10.
Elektrische componenten
– Voor het begin van de controle/
test controleren of de storing niet
is te wijten aan de mesbalk of het
aandrijfmechanisme, daarom
eerst de gangbaarheid hiervan
controleren
Om beschadigingen van de
stroomdraden te voorkomen, de
steker niet lostrekken door aan de
stroomdraad te trekken.
HSA 66, HSA 86

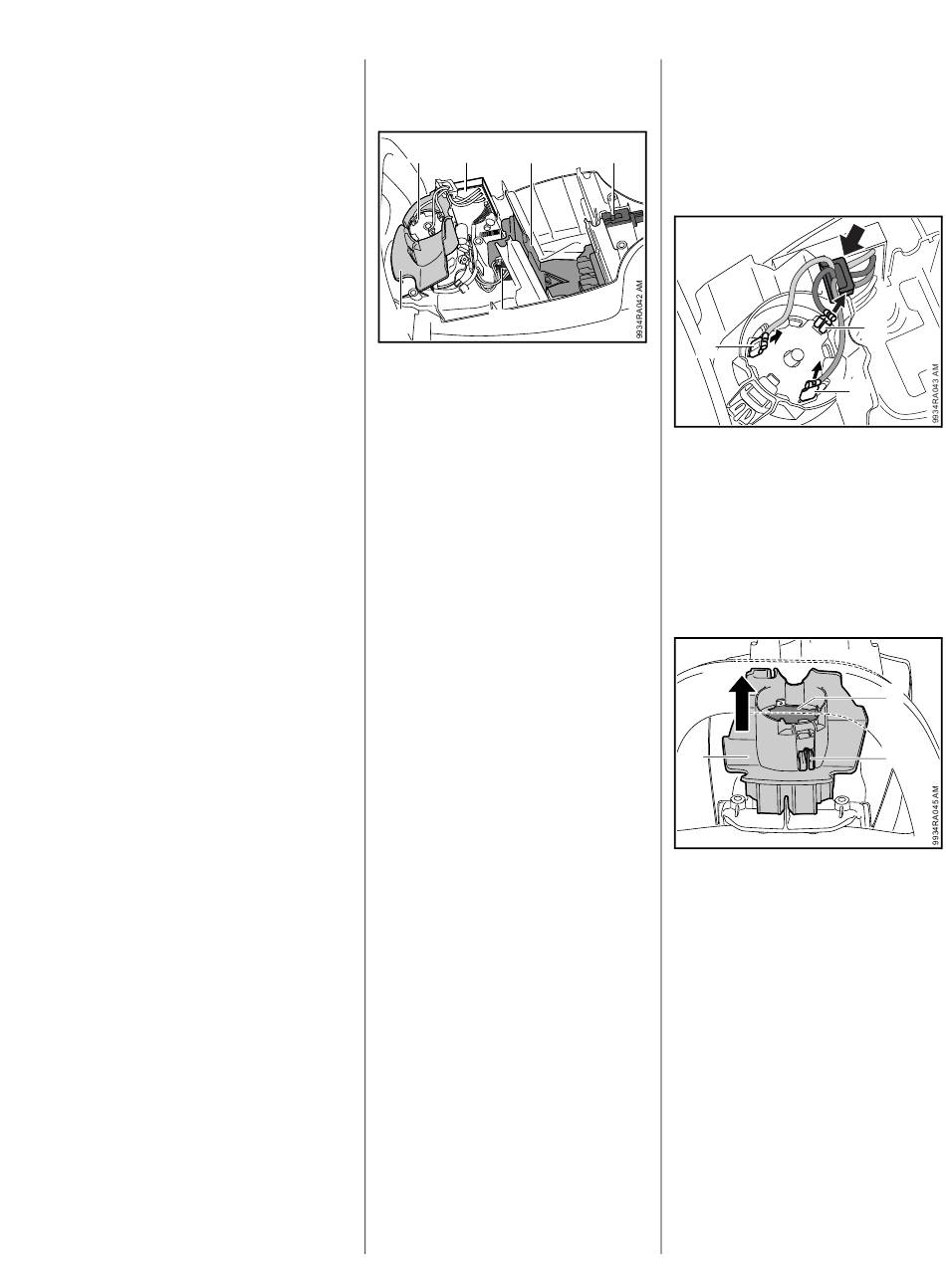

10.1
Overzicht
2
3
5
1
4
1 luchtgeleider
2 elektromotor
3 elektronicamodule
4 schakelaar (schakelbeugel)
5 contactplaat
6 schakelaar (schakelhendel)
De elektronicamodule niet
verbuigen of doordrukken – kans op
breuk!
10.2
Luchtgeleider
Uitbouwen
6
– Afdekkap uitbouwen, b 9.1
1
: Contactklemmen van de gele (1),
blauwe (3) en rode (2)
stroomdraden op de elektromotor
lostrekken
: De stroomdraden uit de
kabelklemmen (pijl) trekken
2
: Borgnok (1) van de
luchtgeleider (2) ontgrendelen
: Luchtgeleider (2) wegnemen
– op het filter (3) letten
– Luchtgeleider en filter
controleren, zo nodig vervangen
2
3
3
1
37
