Installeren
Installeren
Installeren
Installeren
De
Gangbare installatie bij vloermontage, page 12
slechts bedoeld als voorbeeld voor het kiezen en
installeren van de systeemcomponenten. Neem
contact op met uw Graco-distributeur voor assistentie
bij het ontwerpen van een systeem dat aan uw
behoeften voldoet.
Bevestigingen vóór
Bevestigingen
Bevestigingen
vóór de
vóór
vastdraaien
vastdraaien
vastdraaien
Voordat de pomp voor het eerst gebruikt
wordt, moeten alle externe bevestigingen
worden gecontroleerd en aangedraaid. Volg
Koppelinstructies, page
na de eerste gebruiksdag opnieuw aan.
Montage
Montage
Montage
• De lucht die uit de pomp stroomt, kan
verontreinigingen bevatten. Ventileer
naar een afgelegen gebied. Zie
Luchtuitlaatventilatie, page
• Een pomp die onder druk staat, mag nooit
worden verplaatst of opgetild. Als u een
apparaat onder druk laat vallen, kan het
vloeistofgedeelte scheuren. Volg altijd de
Drukontlastingsprocedure, page 13
pomp verplaatst of optilt.
1. Overtuig u ervan dat het oppervlak waarop de
pomp gemonteerd wordt stevig genoeg is om het
gewicht van pomp, slangen en toebehoren te
dragen, en ook nog de mechanische belasting
die door het werken van de pomp ontstaat.
2. De pomp moet altijd rechtstreeks met bouten
op het bevestigingsoppervlak vastgeschroefd
worden. Monteer de pomp horizontaal, met de
voeten aan de onderkant van de pomp. Monteer
de pomp niet aan een verticaal oppervlak, zoals
een wand.
3. Monteer ten behoeve van gebruiks- en
onderhoudsgemak de pomp zodanig dat het
luchtventiel, de luchtinlaat-, de vloeistofinlaat-
en de vloeistofuitlaatpoort gemakkelijk
toegankelijk zijn.
8
de installatie
de
installatie
installatie
16. Trek de bevestigingen
10.
voordat u de
Aarding
Aarding
Aarding
is
De apparatuur moet worden geaard om het risico
op statische vonken te beperken. Statische vonken
kunnen tot gevolg hebben dat dampen ontbranden
of ontploffen. Aarden biedt de elektrische stroom
een ontsnappingsdraad.
Pomp:
Pomp:
Pomp:
•
draai de aardingsschroef (GS) los. Plaats
een einde van de aardingsdraad (R ) - minimaal 12
ga. - achter de aardingsschroef en draai de schroef
goed vast. Overschrijd geen 1,7 N•m (15 in-lb).
Sluit het klemuiteinde van de aardingsdraad aan
op een echt aardingspunt. Er is een aarddraad met
klem, Onderdeel 238909, verkrijgbaar bij Graco.

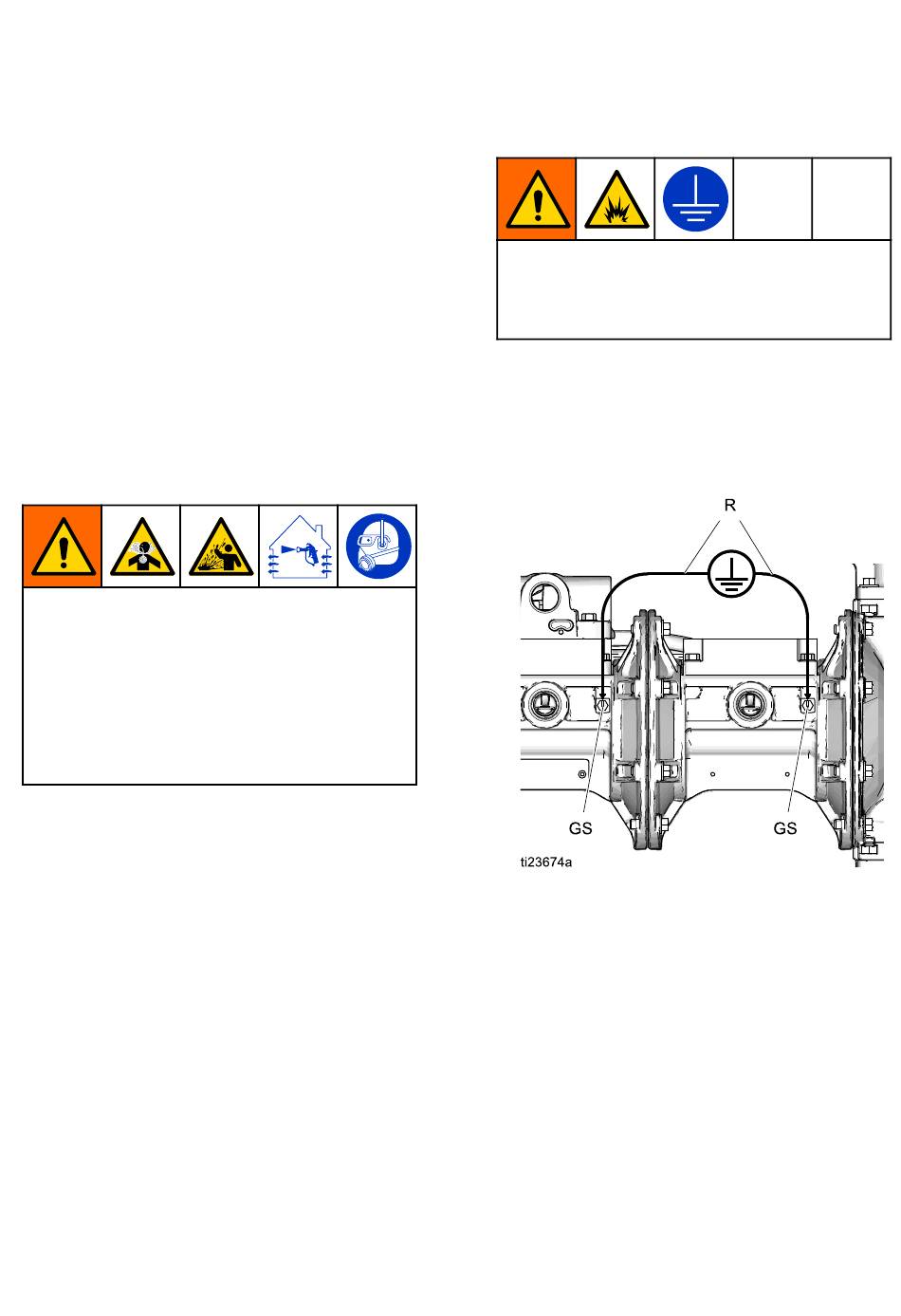

Figure 1 Aardingsschroeven en -draden
3A3120D
