ELEKTRISCHE AANSLUITINGEN
4

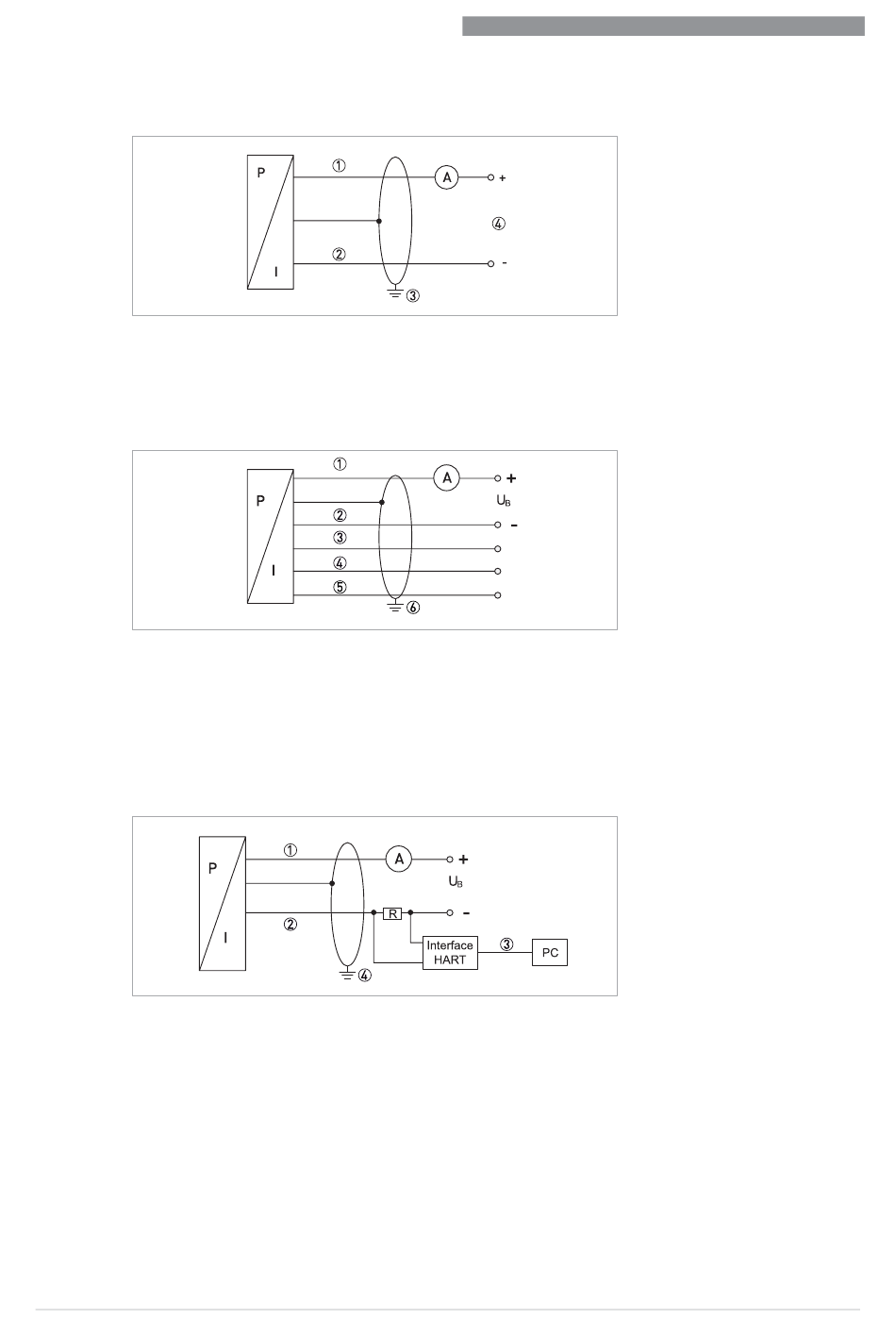

Figuur 4-1: Elektrisch aansluitschema 2-draads 4...20 mA
1 Voeding +
2 Voeding -
3 Afscherming
Figuur 4-2: Elektrisch aansluitschema 2-draads 4...20 mA met 3-draads Pt100
1 Voeding +
2 Voeding -
3 Voeding Pt100 +
4 Voeding Pt100 -
5 Voeding Pt100 -
6 Afscherming
Figuur 4-3: áElektrisch aansluitschema / 4...20 mA met HART
1 Voeding +
2 Voeding -
3 RS232 / USB
4 Afscherming
