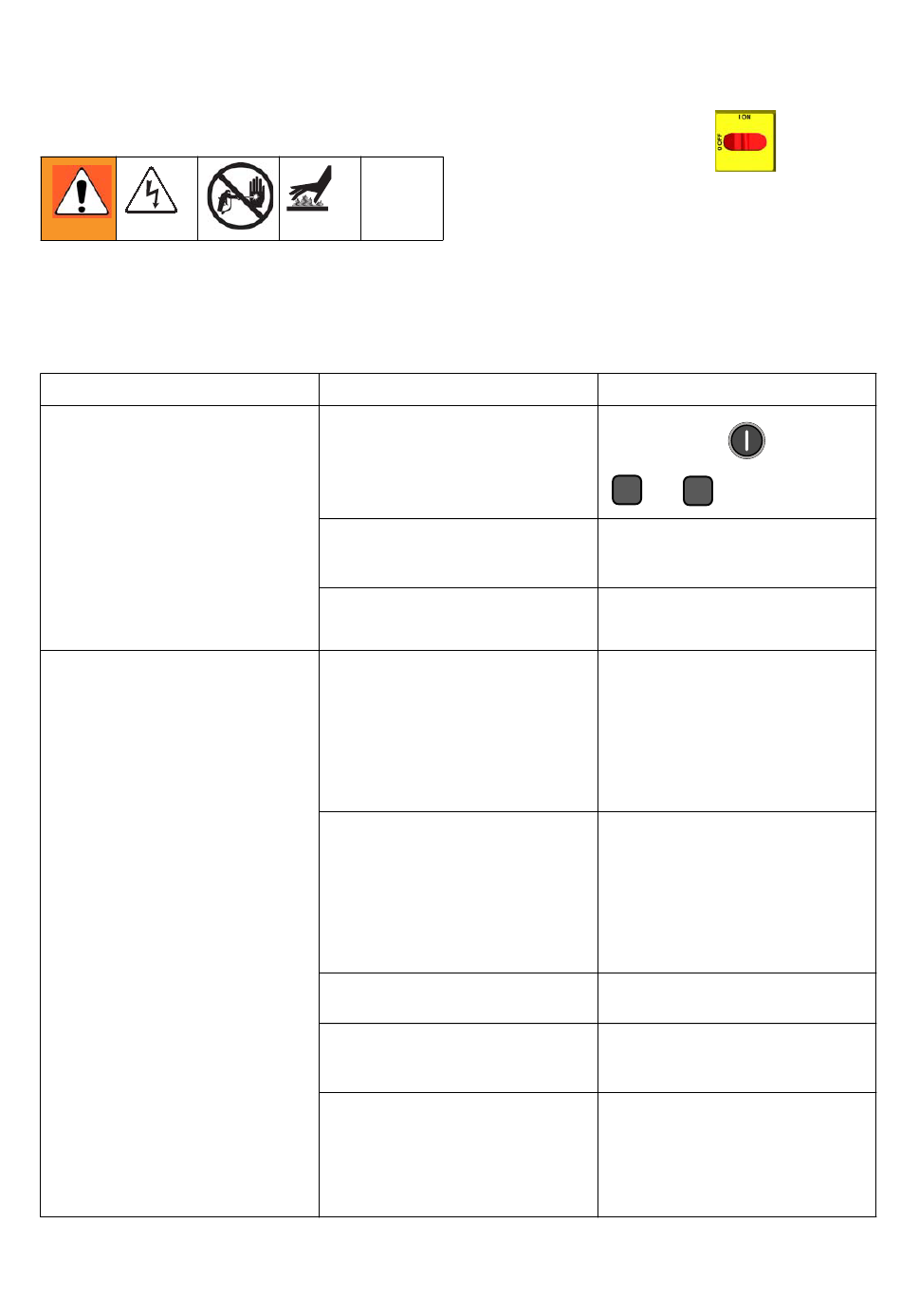

Primaire verwarmers (A en B)
Voordat u begint met het oplossen van storingen:
1. Voer eerst de Drukontlastingsprocedure uit,
page 24.
PROBLEEM
Primaire verwarmingsappara(a)t(en)
warmen niet op.
Controle van primair verwarmingsap-
paraat is abnormaal; hoge temperat-
uur overshoots of E01-fout treedt
periodiek op.
313149ZAF
2. Zet de hoofdschakelaar UIT
3. Laat de apparatuur afkoelen.
Probeer de aanbevolen oplossingen in de opgegeven
volgorde voor elk probleem, om niet onnodig repa-
raties uit te voeren. Bepaal of alle stroomonderbre-
kers, schakelaars en knoppen goed ingesteld zijn en
of de bedrading correct is alvorens aan te nemen dat
er een probleem is.
OORZAAK
Verwarming uitgeschakeld.
Alarmsignaal temperatuurregeling.
Signaalstoring van thermokoppel.
Vuile thermokoppelaansluitingen.
Thermokoppel komt niet in contact
met verwarmingselement.
Defect verwarmingselement.
Signaalstoring van thermokoppel.
Thermokoppel niet correct bedraad.
Problemen opsporen en verhelpen
OPLOSSING
Druk de toetsen
A
B
of
.
Controleer de temperatuurdisplay
voor diagnostische code,
zie pagina 9.
Zie E04: Vloeistoftemperatuur-
sensor (VTS) of thermokoppel
niet aangesloten op pagina 11.
Onderzoek de aansluiting van de
thermokoppels met de lange groene
plug op de besturingskaart van het
verwarmingsapparaat. Koppel de
bedrading van de thermokoppel los
en sluit ze opnieuw aan, verwijder al
het vuil. Koppel de lange groene con-
nector los en sluit deze opnieuw aan.
Schroef ringmoer (N) los, duw
thermokoppel (310) in zodat de top
(T) in contact komt met het verwarm-
ingselement (307). Draai de ringmoer
(N) 1/4 draai vast terwijl de top van
de thermokoppel (T) tegen het ver-
warmingselement gehouden wordt.
Zie pagina 43 voor een afbeelding.
Zie Primaire verwarmingsapparaten,
zie pagina 21.
Zie E04: Vloeistoftemperatuur-
sensor (VTS) of thermokoppel
niet aangesloten op pagina 11.
Zie E04: Vloeistoftemperatuur-
sensor (VTS) of thermokoppel
niet aangesloten op pagina 11.
Voorzie de zones één voor één van
stroom en controleer of de temperat-
uur voor elke zone stijgt.
.
voor zones
22
