1. Voorste aandrijfwielen
4.
Herhaal stap
3
voor het andere aandrijfwiel.
5.
Als een wiel beweegt, moet u contact opnemen
met uw erkende Toro distributeur om de
planeetaandrijving te laten reviseren.
Torsie van wielmoeren
controleren
Onderhoudsinterval: Na de eerste 8 bedrijfsuren
Om de 200 bedrijfsuren
WAARSCHUWING
Indien de wielmoeren niet steeds zijn
aangedraaid met de correcte torsie, kan dit
leiden tot defecten of verlies van het wiel,
waardoor lichamelijk letsel kan worden
veroorzaakt.
Draai de moeren van de voor- en achterwielen
vast met een torsie van 115-136 N·mna 1-4
bedrijfsuren en opnieuw na 8 bedrijfsuren.
Haal de wielmoeren daarna om de
200 bedrijfsuren aan.
Opmerking:
Moeren van voorwielen: ½–20 UNF.
Moeren van achterwielen: M12 x 1,6-6H (metrisch).
Olie van planeetwielaandrij-
ving controleren
Onderhoudsinterval: Om de 400 bedrijfsuren
Controleer het oliepeil om de 400 bedrijfsuren.
Gebruik hoogwaardige SAE 85W-140 tandwielolie om
de olie te verversen.
1.
Plaats de machine op een egale ondergrond
en zet het wiel zodanig dat één controleplug
(Figuur
42) zich bovenaan (op 12 uur) en de
andere zich rechts (op 3 uur) bevindt.

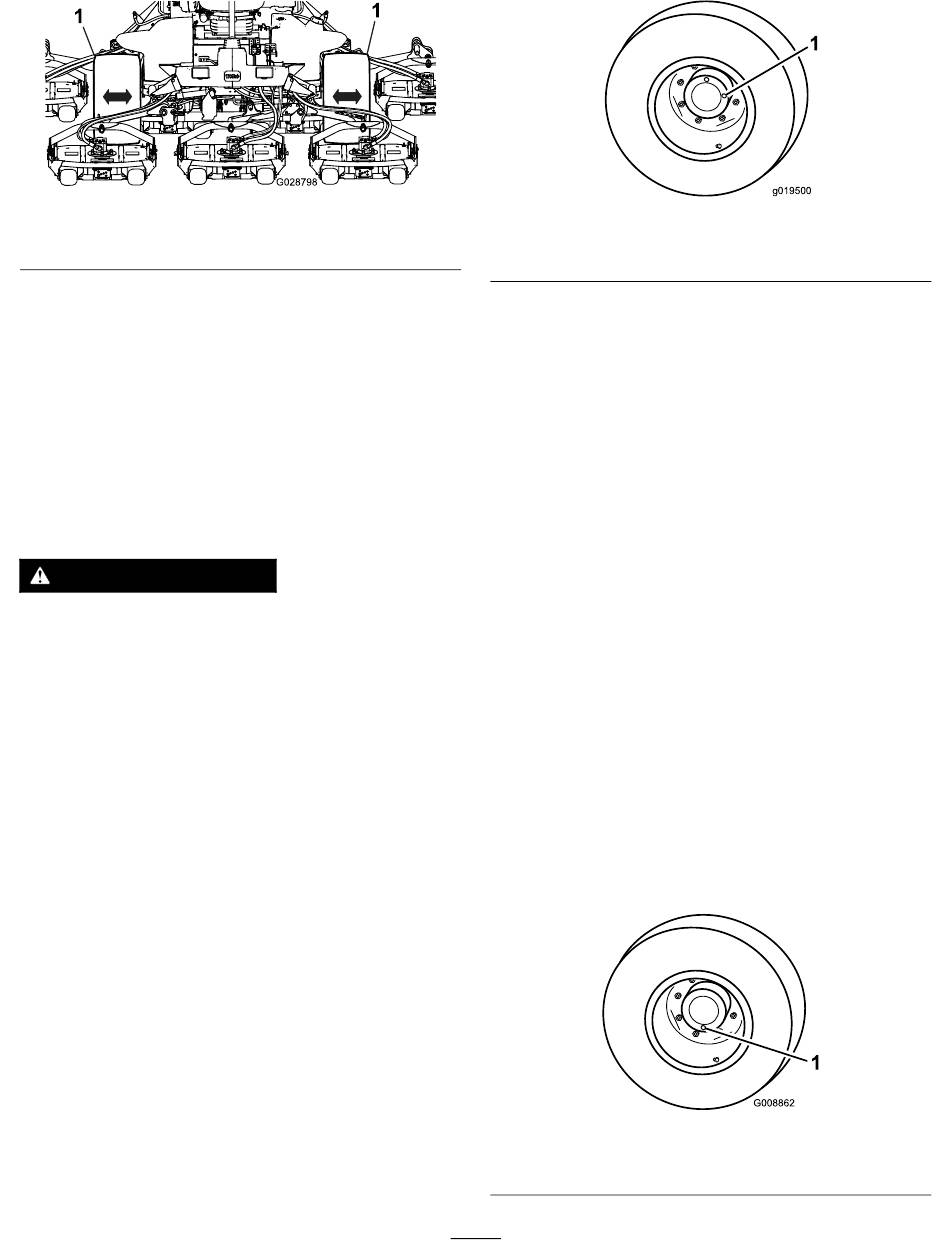

Figuur 41
g028798
1. Controle-/aftapplug (2)
2.
Verwijder de rechtse controleplug
De olie zou tot de onderkant van de opening van
de controleplug moeten reiken.
3.
Als het peil te laag is, verwijder dan de bovenste
plug en voeg olie toe tot ze uit het gat aan de
rechterkant begint te vloeien.
4.
Breng de beide pluggen opnieuw aan.
5.
Herhaal stappen 1 tot en met 4 bij het tegenover
gelegen planeetwiel.
Olie van planeetwielaandrij-
ving verversen
Onderhoudsinterval: Na de eerste 200 bedrijfsuren
Om de 800 bedrijfsuren (of jaarlijks, waarbij de
kortste periode moet worden aangehouden)
De olie van de planeetwielaandrijving moet na de
eerste 200 bedrijfsuren worden ververst. Daarna
dient dit om de 800 bedrijfsuren of jaarlijks te
gebeuren, waarbij de kortste periode moet worden
aangehouden. Gebruik hoogwaardige SAE 85W-140
tandwielolie om de olie te verversen.
1.
Zet de machine op een egale ondergrond en
draai een wiel zo dat een van de controlepluggen
helemaal onderaan staat
1. Controle-/aftapplug
48
Figuur 42
(Figuur
(Figuur
43).
Figuur 43
g019500
42).
g008862
