Elektrische aansluiting
Klemmen van de "Modbus"-module, "V1"-module of "WM550"-module
1
E
2
1
CDI
i
1
3
F
2
4
HR
on
WP
POWER
SIM
 7

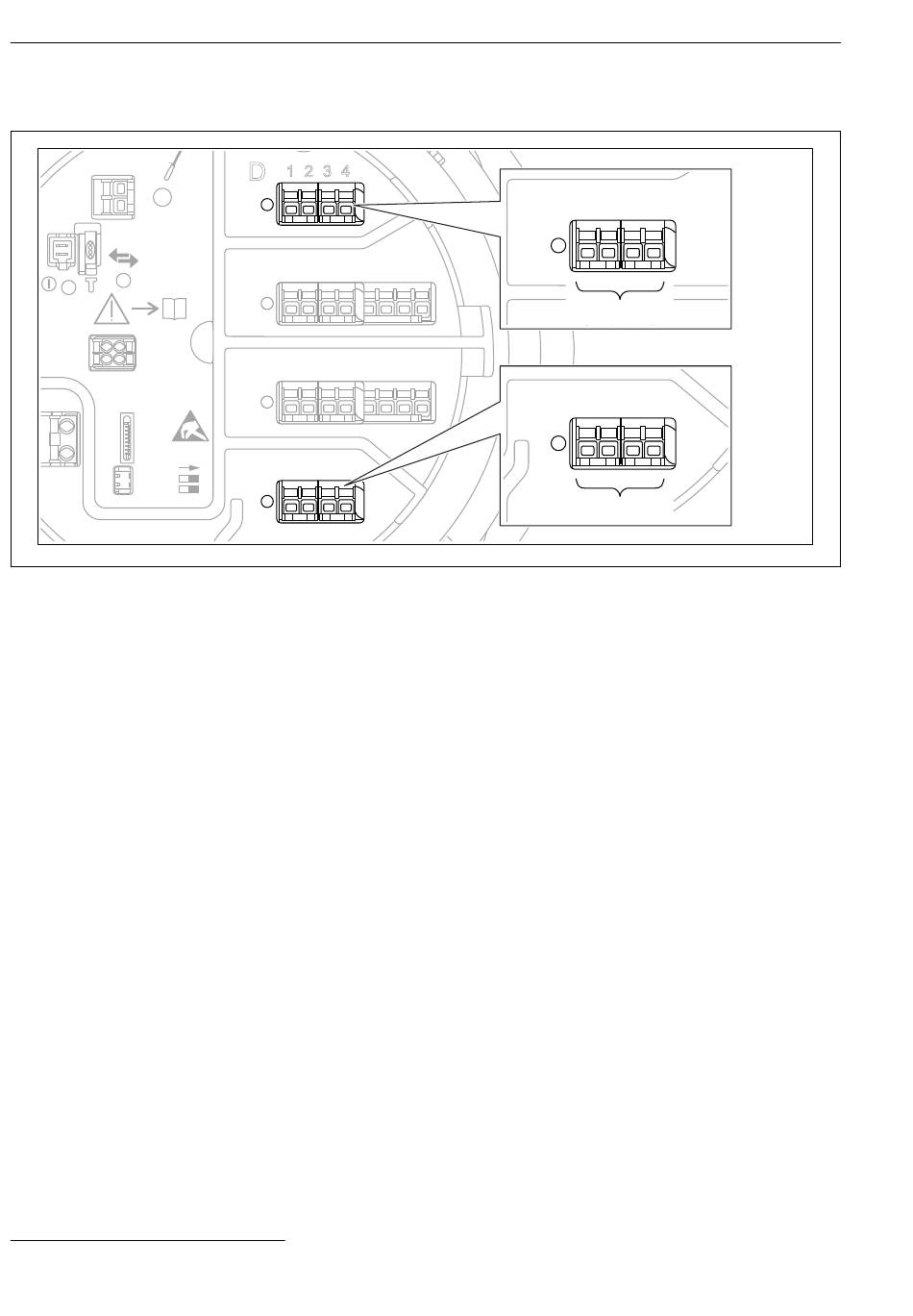

Toekenning van de "Modbus", "V1" of "WM550" modules (voorbeelden) afhankelijk van de
instrumentversie kunnen de modules ook in slot B of C zitten.
Afhankelijk van de instrumentversie, kunnen de "Modbus" en/of "V1" en/of "WM550" module
in verschillende slots in het klemmencompartiment zitten. In het bedieningsmenu worden de
"Modbus" en "V1" of "WM550" interfaces geïdentificeerd aan de hand van de betreffende slot en
de klemmen in deze slot: A1-4, B1-4, C1-4, D1-4.
Klemmen van de "Modbus" module
Identificatie van de module in het bedieningsmenu: Modbus X1-4; (X = A, B, C of D)
1)
• X1
• Klemnaam: S
• Beschrijving: kabelafscherming aangesloten via een condensator op AARDE
1)
• X2
• Klemnaam: 0V
• Beschrijving: gemeenschappelijke referentie
1)
• X3
• Klemnaam: B-
• Beschrijving: niet inverterende signaalkabel
1)
• X4
• Klemnaam: A+
• Beschrijving: inverterende signaalkabel
1)
Hier staat "X" voor één van de slots "A", "B", "C" of "D".
18
D
1
2
3
4
C
1
2
3
4
5
6
7
8
B
1
2
3
4
5
6
7
8
A
1
2
3
4
Tankside Monitor NRF81
D
1 2 3 4
D1-4
A
1 2 3 4
A1-4
A0031200
Endress+Hauser
