Statusscherm
•
Gebruik de pijltoetsen omhoog
om door de bedrijfsschermen te scrollen.
•
Druk op de Instel-toets
statusscherm naar het instelscherm te gaan.
•
De andere toetsen hebben geen functie in dit
statusscherm.
1
2
7
3
4
5
A

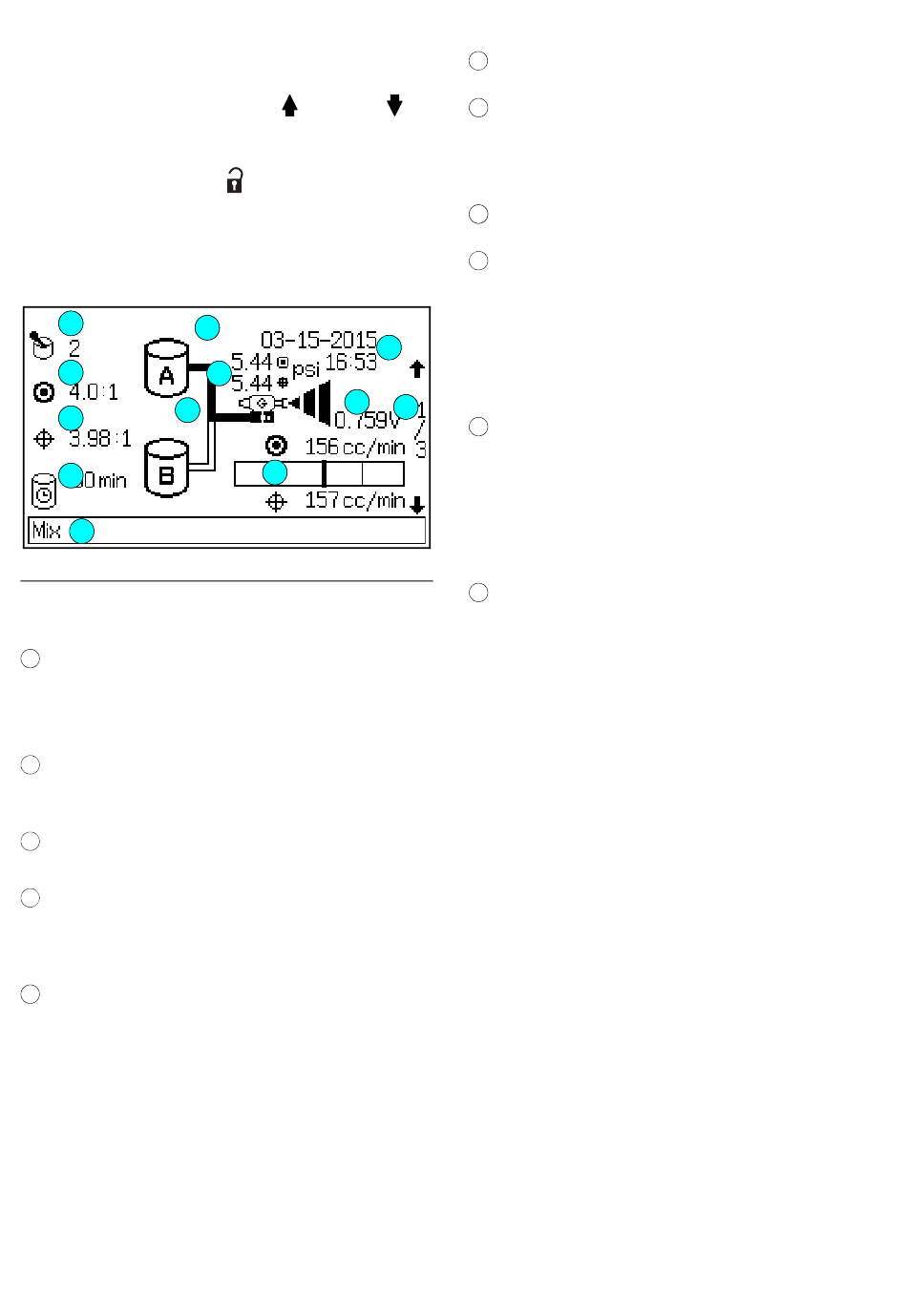

. 12. Statusscherm
FB
Uitleg bij A
. 12:
FB
1
Actief recept: toont het actieve recept.
OPMERKING: Bij opstarten gaat het systeem
standaard naar Recept 61, wat geen geldig
receptnummer is.
2
Doel mengverhouding: voor het actieve recept.
De verhouding bedraagt van 0,0:1-50,0:0,1
in stappen van 0,1.
3
Huidige verhouding: in honderden, berekend na
iedere dosis van A en B.
4
Houdbaarheidstimer: laat de nog resterende
houdbaarheid in minuten zien. Het wordt twee keer
getoond als er twee pistolen zijn (enkel manuele of
half-automatische modus).
5
Statusbalk: toont de huidige alarm- of
werkingsmodus (stand-by, mengen, doorspuiten,
receptverandering, of het huidige alarm).
OPMERKING: Als de AutoKey-kaart is verwijderd
uit de EasyKey displaykaart zal er "AutoKey niet
gevonden" verschijnen in de statusbalk. Dit betekent
dat de automatische modus niet gebruikt kan
worden.
313951K
of omlaag
om vanuit het
11
10
10
6
6
Gewenst debiet en huidig debiet: in cc/min.
7
Animatie:als het pistool is ingeknepen, lijkt het
pistool te spuiten en licht de slang van component A
of B op, om aan te geven van welk component het
doseerventiel open is.
8
Huidige datum en tijd
9
Schermnummer en pijltoetsen: geeft het huidige
schermnummer en het totale aantal schermen in een
groep weer. De pijltjestoetsen naar Boven en naar
Beneden aan de rechterzijde van het scherm geven
de bladerfunctie weer. Het totale aantal schermen
8
in sommige groepen kan variëren afhankelijk van
de gekozen systeemconfiguratie.
9
10
Huidige debietregelingsgegevens: uitgangsdruk
vloeistof en voltage van het analoge signaal dat
wordt gebruikt om vloeistofregelaar V/P te besturen.
De doeldruk van de vloeistof wordt getoond als de
debietregeling in Configuratiescherm 5 op pagina
38 op Aan: instellingen staat.
11
Slotsymbool: geeft aan dat de instelschermen
beschermd zijn met een wachtwoord. Zie pagina 32.
Schermen van de bedrijfsmodus
