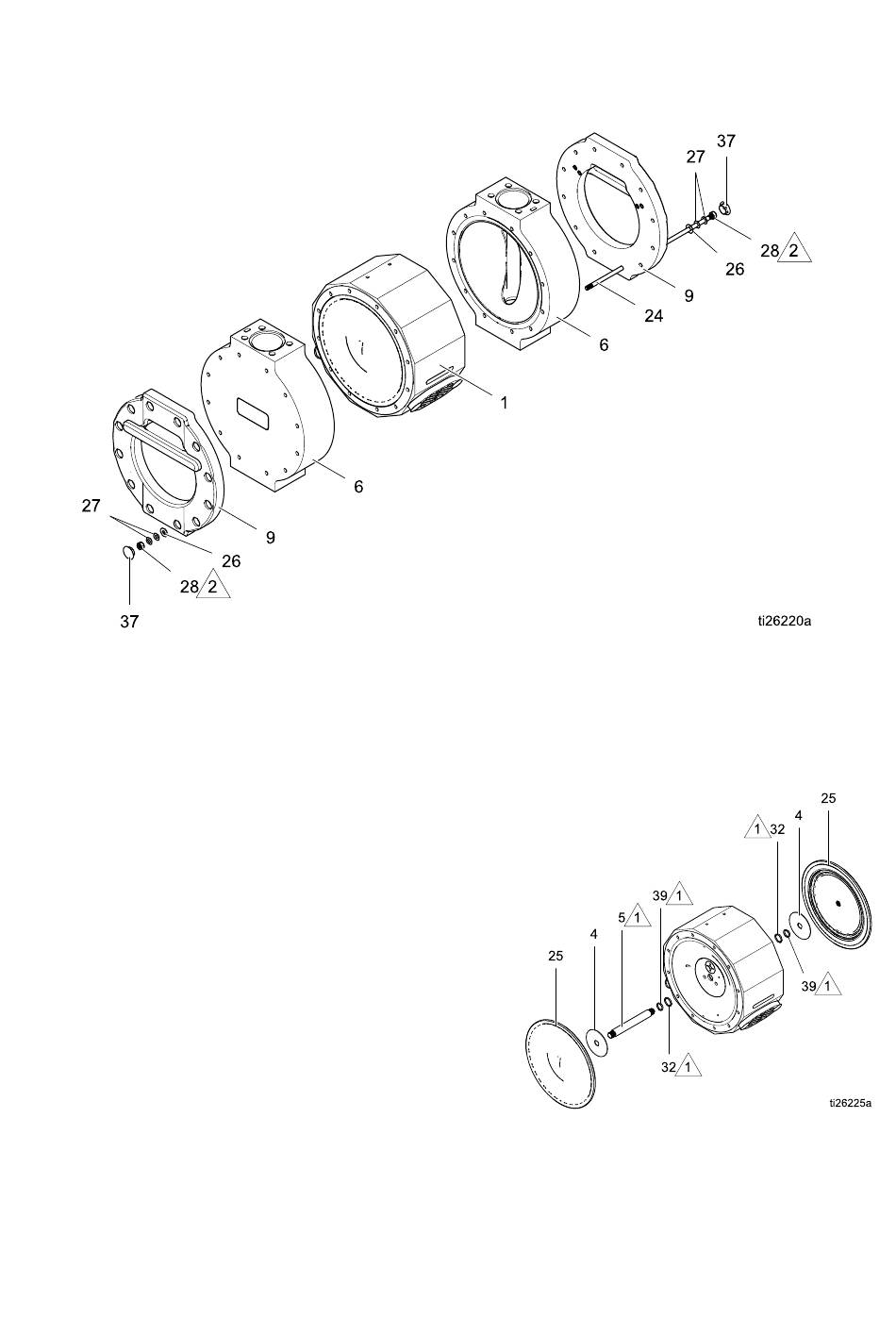

9. Verwijder de terugslagkogels (22), de D-ringen
(21) en de verslijtbare zittingen (19) van de
uitlaatzijde van elk vloeistofdeksel (6).
10. Verwijder de moeren (28) en bouten (24) met
twee 13 mm sleutels, waarbij u er een vasthoudt
en de ander verdraait. De moeren (28) komen
slechts aan één kant los. Verwijder vervolgens
de bouten (24).
OPMERKING:
OPMERKING: De moeren zitten permanent op
OPMERKING:
één uiteinde van de bouten.
11. Haal de vloeistofdekselbevestigingen (9) en de
vloeistofdeksels (6) van het lichaam (1).
De
De verstevigingsstrip
De
verstevigingsstrip vervangen
verstevigingsstrip
1. Controleer de verstevigingsstrippen (31) op
beschadiging, nadat de bevestigingen van de
vloeistofdeksels (9) verwijderd zijn.
2. Als het nodig is een verstevigingsstrip te
vervangen, gebruikt u een inbussteutel van
3/16 inch om de vier bouten (33) los te draaien
waarmee de verstevigingsstrip (31) aan de
bevestiging (9) van het vloeistofdeksel vast zit.
3. Breng de vier gaten in de nieuwe
verstevigingsstrip (31) boven de gaten in
de bevestiging (9) van het vloeistofdeksel en de
vier bouten (33).
4. Gebruik een inbussteutel van 3/16 inch om de
bouten (33) vast te draaien.
3A3572G
vervangen
vervangen
Het middenstuk
Het
Het
middenstuk demonteren
middenstuk
1. Eén membraan (25) met slagplaat (4) moet er
met de hand af te schroeven zijn. Schuif het
tweede membraan met slagplaat eruit met de as
(5).
2. Inspecteer de O-ringen (32) en asdichtingen
(39). Vervang deze indien nodig.
3. Verwijder voorzichtig de boutdoppen (37) van
beide geluiddemperlocaties.
4. Gebruik een inbussleutel van 4 mm om de
bouten (16) en de geluiddemperkappen (14) te
verwijderen.
Reparatie
demonteren
demonteren
