GIG-62

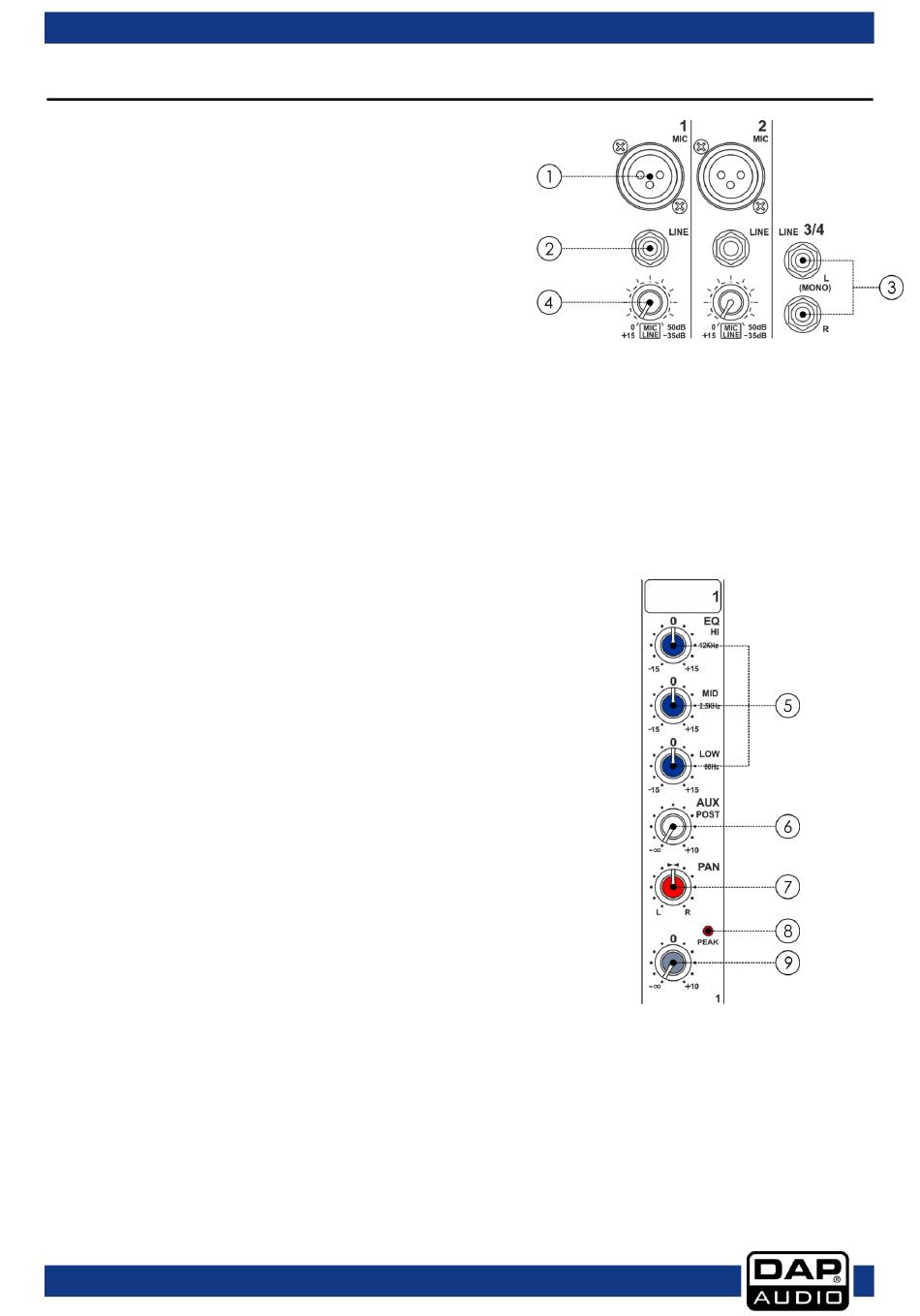

Bedieningselementen
1. MIC-INPUTJACKS (Kanalen 1, 2)
De gebalanceerde XLR-input maakt verbinding met de
microfoon, DI-boxes en multicores.
2. LINE-INPUTJACKS (Kanalen 1, 2)
Dit is een ¼" jack-aansluiting die verbinding maakt met
signaalbronnen op line-niveau (zoals keyboards, cd-spelers
en draadloze microfoonontvangers). De input is
gebalanceerd (TRS-aansluiting), maar kan ook gebruikt
worden voor ongebalanceerde aansluitingen (TS-
aansluiting).
3. LINE-INPUTJACKS (Kanalen 3/4 tot 5/6)
De stereokanalen bestaan uit twee line-inputs (¼" jacks),
één voor het linkerkanaal en één voor het rechterkanaal.
Deze inputs zijn ongebalanceerd (TRS-aansluitingen). Deze
kanalen kunnen ook gebruikt worden als monokanalen
door verbinding te maken met de jack die gelabeld is als "L"
(links).
4. VERSTERKINGSREGELAAR
Met de VERSTERKINGSREGELAAR kunt u de voorversterking
afstellen.
Zorg ervoor dat u deze regelaar helemaal tegen de klok in
draait, voordat u een verbinding met een signaalbron tot
stand brengt of verbreekt.
MONO: Het eerste waardebereik van 0 tot +50 verwijst naar
de versterking die wordt toegepast op het signaal van de
microfooninput. Het twee waardebereik van -35 tot +15 dB
verwijst naar de versterking van de line-input.
STEREO: Het eerste waardebereik van 0 tot +40 verwijst naar
de versterking die wordt toegepast op het signaal van de
microfooninput. Het twee waardebereik van -20 tot +20 dB
verwijst naar de versterking van de line-input.
5. EQUALIZER
Hi
Het hogefrequentiebereik wordt verwerkt met een shelving-
filter boven de 12 KHz. U kunt de banden tot 15 dB
versterken of verzwakken. Wanneer het zich in de centrale
positie bevindt (0 dB) heeft de equalizer een vlakke respons.
MID
De regeling HIGH MID bewerkt het middenbereik van de
frequentie. Dit is een piekfilter die frequenties rond de 2,5
KHz versterkt of verzwakt. U kunt de banden tot 15 dB
versterken of verzwakken. Wanneer het zich in de centrale
positie bevindt (0 dB) heeft de equalizer een vlakke respons.
Laag
Het lagefrequentiebereik wordt verwerkt met een shelving-
filter onder de 80 Hz. U kunt de banden tot 15 dB versterken
of verzwakken. Wanneer het zich in de centrale positie
bevindt (0 dB) heeft de equalizer een vlakke respons.
Bestelcode: D2281
