NEDERLANDS
OPMERKING BETREFFENDE INSTELLINGEN DRAAIKRACHT (TORQUE): De instelling van
de vereiste draaikracht is de optimale draaikracht die op een bepaalde bevestiging moet worden uitge-
voerd. Het is belangrijk om, wanneer dit wordt gespecificeerd, de juiste draaikracht te gebruiken. Wanneer
er niets is gespecificeerd, is de draaikracht 6,8 Nm [60 in-lbs].

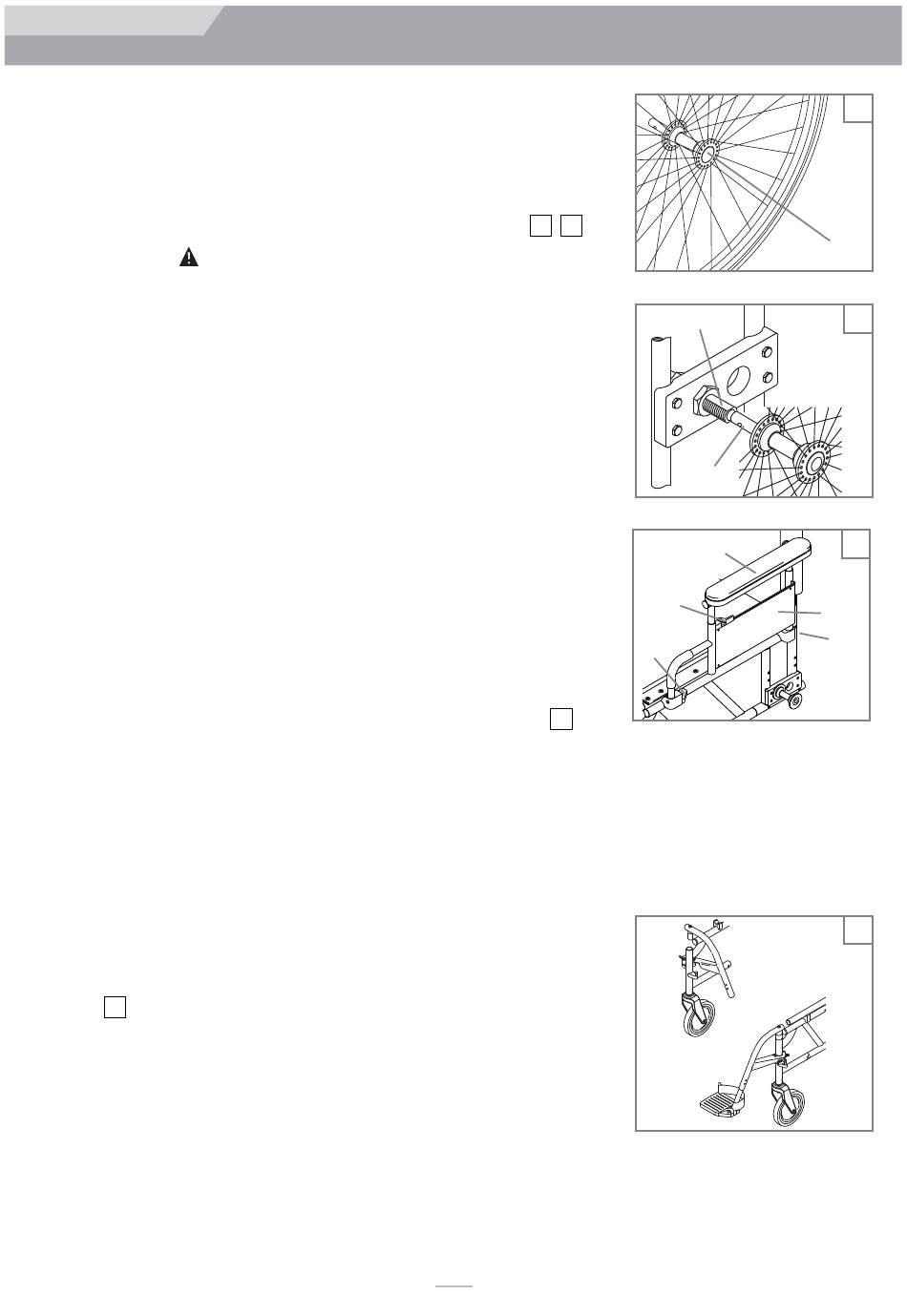

A. OM DE ACHTERWIELEN TE BEVESTIGEN EN VERWIJDEREN
Gebruik deze stoel niet TENZIJ u zeker weet dat beide 'quick release'-assen
vergrendeld zijn. Een niet-vergrendelde as kan tijdens gebruik losraken en een
val veroorzaken.
OPMERKING:
Het monteren en aanpassen van de rolstoel is gemakkelijker als de rolstoel op een vlak
oppervlak staat, zoals een (werk)tafel.
1.
Om het wiel te monteren
a. Druk de 'quick release'-knop (A) volledig in. Hierdoor verdwijnt de spanning van de kogellagers
aan de andere kant.
b. Steek de as (C) door de naaf van het achterwiel.
c.
Houd knop (A) ingedrukt, terwijl u as (C) in de ashoes (B) schuift.
d. Laat de knop los om de as in de ashoes te doen vergrendelen. Pas de as aan als hij niet ver-
grendelt.
e. Herhaal deze stappen aan de andere kant.
OPMERKING:
Pas als de quick-releaseknop er volledig uitspringt (A) en de kogellagers volledig zichtbaar
zijn aan de buitenzijde van de hoes, is de as vergrendeld. Controleer of de as vergrendeld
is door in de richting van de as aan het wiel te trekken.
2.
Om het wiel te verwijderen:
a. Druk de 'quick release'-knop (A) volledig in.
b. Verwijder het wiel door de as (C) volledig uit de asbus (B) te laten glijden.
c.
Herhaal deze stappen aan de andere kant.
B. VERWIJDERBARE IN HOOGTE VERSTELBARE ARMSTEUNEN
In de fabriek van Sunrise worden in hoogte verstelbare armsteunen gemonteerd.
1.
Aanpassing hoogte
a. Maak de bovenste borghendel (2) los.
b. Laat de armsteun (1) omhoog of omlaag glijden tot de gewenste hoogte is bereikt.
c.
Breng de hendel (2) terug naar de vergrendelde positie.
2.
Verwijderen van de armleuning
a. Druk de ontgrendelingspal (3) naar beneden en til de armsteun op.
b. Om de armsteun in de normale positie terug te zetten, laat u de armsteun in de houder zak-
ken en trekt u de hendel (3) terug. Controleer of de armsteun vergrendeld is.
C. ZWENKBARE HANGERS EN VOETSTEUNEN
(60º, 70º, 70ºV OF 90º)
4
1.
Montage
a. Plaats het zwenkpunt in de ontvangende buis op de framebuis aan de voorzijde, terwijl de
voetsteun vanaf het frame gezien, naar buiten wijst. (D)
b. Draai de voetsteun naar binnen tot deze op de vergrendelingsbout vergrendelt. (E)
2.
Verwijdering
a. Om de voetsteun te verwijderen, drukt u de ontgrendelingspal naar het frame toe.
b. Draai de voetsteun naar buiten en til hem op.
930457-NL Rev. E
WAARSCHUWING
IX. MONTAGE, AANPASSING EN GEBRUIK
1
2
3
12
B
C
1
2
3
Afneembare, in hoogte ver-
stelbare armsteun
1. Armleggerkussen
2. Bovenste veiligheidshendel
3. Ontgrendelingspal
4. Zijbescherming armsteun
5. Houder achterzijde
D
E
1
A
2
3
4
5
4
