Bedieningselementen Mediatrak - Graco EcoQuip 2 EQs Instructies

Inhoudsopgave

Advertenties

Verklaring:
A
Frame
B
Straalbedieningsschakelaar
B2
Straalspuitmond
C
Straalslang
E
Vat
F
Pop-up-hendel
G
Watertank
H
Deksel van de watertank
J
Stortklep van vat
K
Drukontlastingsventiel
L
Drukmeter vat
M
Kogelventiel voor schuurmiddel
N
Inlaatkogelventiel
P
Bedieningskast
Q
Noodstop
R
Straalluchtregelaar
S
Doseerventiel water
T
Doseerventiel schuurmiddel
U
Filter waterpompinlaat
V
Drukmeter straallucht
W
Keuzeventiel
X
Kogelventiel voor spoelen
Y
Aansluiting luchttoevoer
Z
Straalaansluiting
ZA
Aansluiting voor pneumatische bediening
ZB
Aansluiting elektrisch bediening
(alleen niet-ATEX-systemen)
ZC
Toevoerdrukmeter
ZD
MediaTrak
ZE
Extra verlengslang
ZF
Schurende materialen (niet meegeleverd)
ZG
Uitlaatverdeelstuk vat
ZH
Aarddraad en klem
(alleen ATEX-systemen)
XX
Pop-up-afdichting
ZL
Snelafvoerventiel
3A8283E

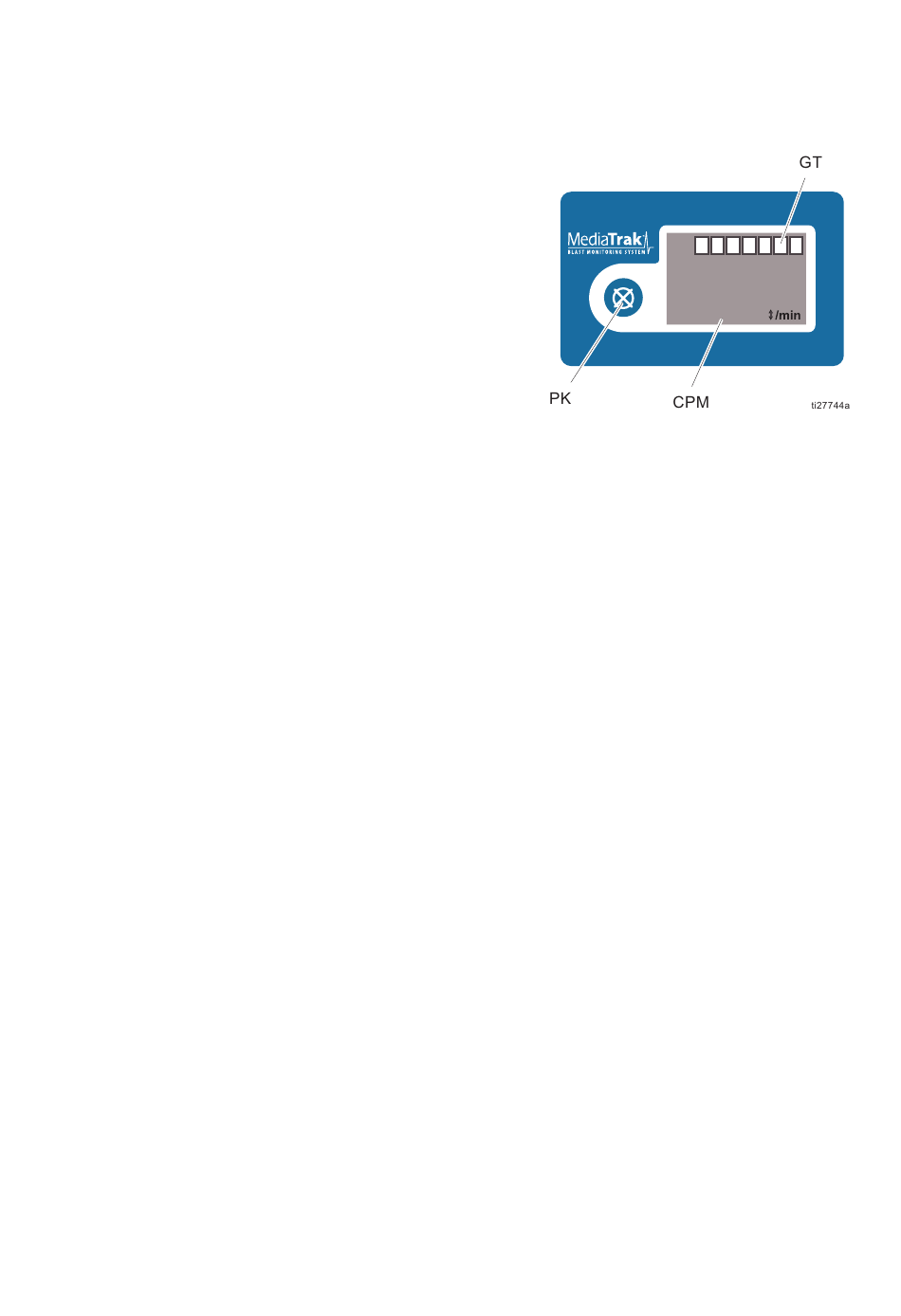

Bedieningselementen
MediaTrak
Verklaring:
PK
Aan-/uitknop
slagen/min
Pompslagen per minuut
GT
Totaalteller
De onderdelen
0
0
0
0
0
8
8
15
11
