Productbeschrijving
1)
servicewachtwoord nodig
10
4.2

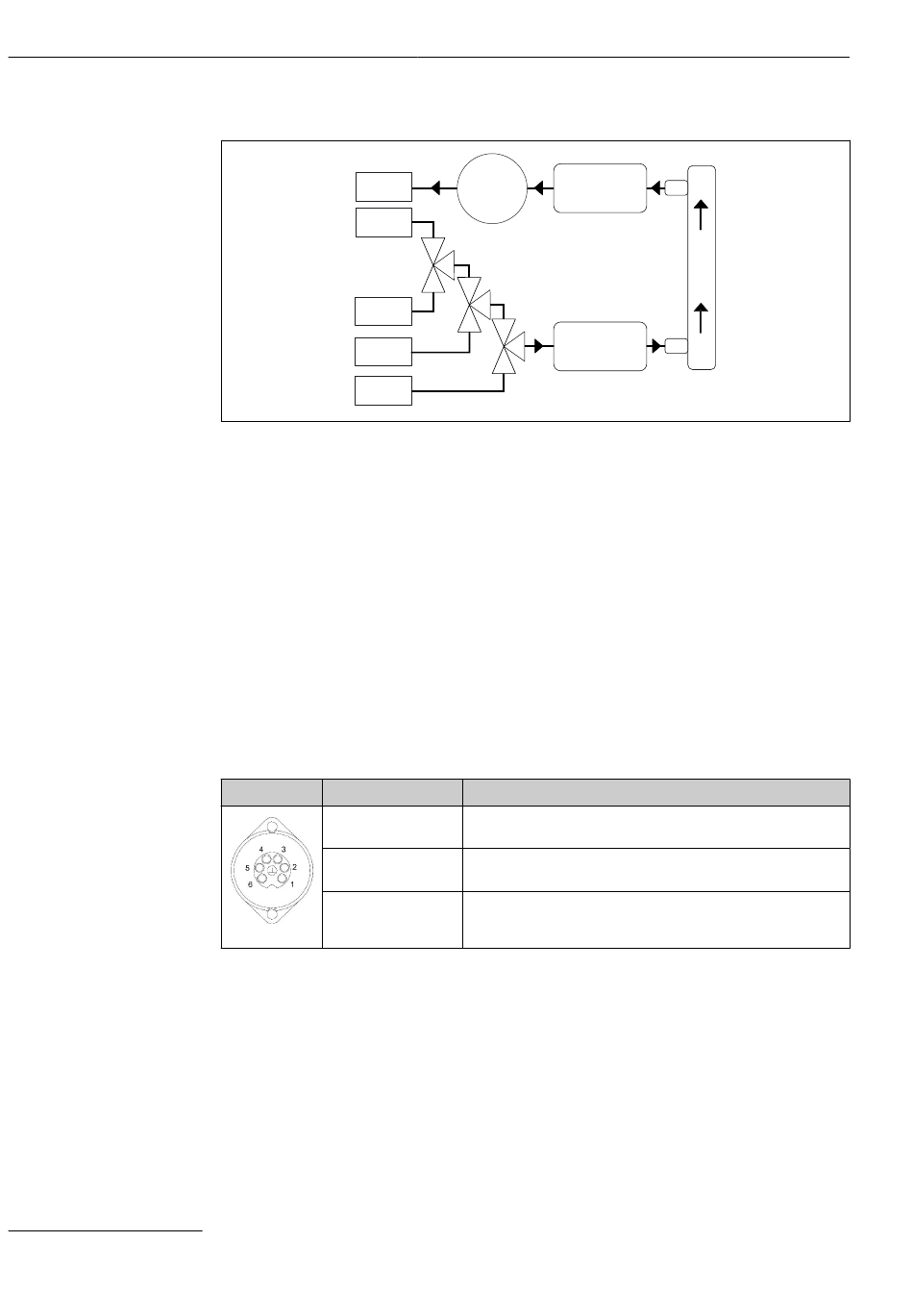

Processchema
1
2
3
4
5
2
Processchema
1
Afval
2
Monster
3
Ingang 1
4
Ingang 2
5
Ingang 3
6
Pomp
V1 -
Ventiel 1, ventiel 2 (besteloptie) en ventiel 3 (besteloptie)
V3
LF1 -
Geleidbaarheids- en temperatuursensoren
LF2
UV UV-lamp (12 VDC)
4.3
Bustoekenning
4.3.1
Bustoekenning (systeem met aansluitbussen)
Bus
Pin
1: 4 (0) - 20 mA (GND)
2: 4 (0) - 20 mA (+)
3: 4 (0) - 20 mA (GND)
4: 4 (0) - 20 mA (+)
5: relais
6: relais
A0046897
Pin 1/2: levert een analoog signaal tussen 4 en 20 mA voor de TOC-meetwaarde tussen 0
en de grenswaarde (configuratie in hetSettings menu,Options 1 tab).
Pin 3/4: levert een analoog signaal tussen 4 en 20 mA voor de Δ geleidbaarheids-
meetwaarde tussen 0 en de grenswaarde in μS/cm (configuratie in het menu Settings,
1)
Service 1tab
).
Pin 5/6: werkt als een NO-contact indien de geconfigureerde grenswaarde voor TOC of
geleidbaarheid wordt overschreden in de optie "analoge uitgang", of als een NC-contact in
de optie met een groepsfoutmelding in geval van uitval van de voedingsspanning, een
reactie van de lekkage-, lamp- of druksensor en wanneer één van de twee
geleidbaarheidssensoren buiten het bereik is.
6
V1
V2
V3
Beschrijving
TOC (0 tot ingestelde grenswaarde)
Δ geleidbaarheid (0 tot ingestelde grenswaarde)
Groepsfoutmelding of grenswaarde-overschrijding afhankelijk van
de gekozen optie
TOC analyser CA79
L 2
F
U
V
L 1
F
Endress+Hauser
A0046935
