Elektrische aansluiting
2. Externe afsluiting
Laat de DIP-schakelaars op het module-bord in de "UIT" positie (fabrieksinstelling).
‣
Sluit de externe afsluiting aan op de klemmen 81 en 82 op het front van module 485 voor
5 V voedingsspanning.
De externe afsluiting wordt gebruikt.
5.5
Hardware-instellingen

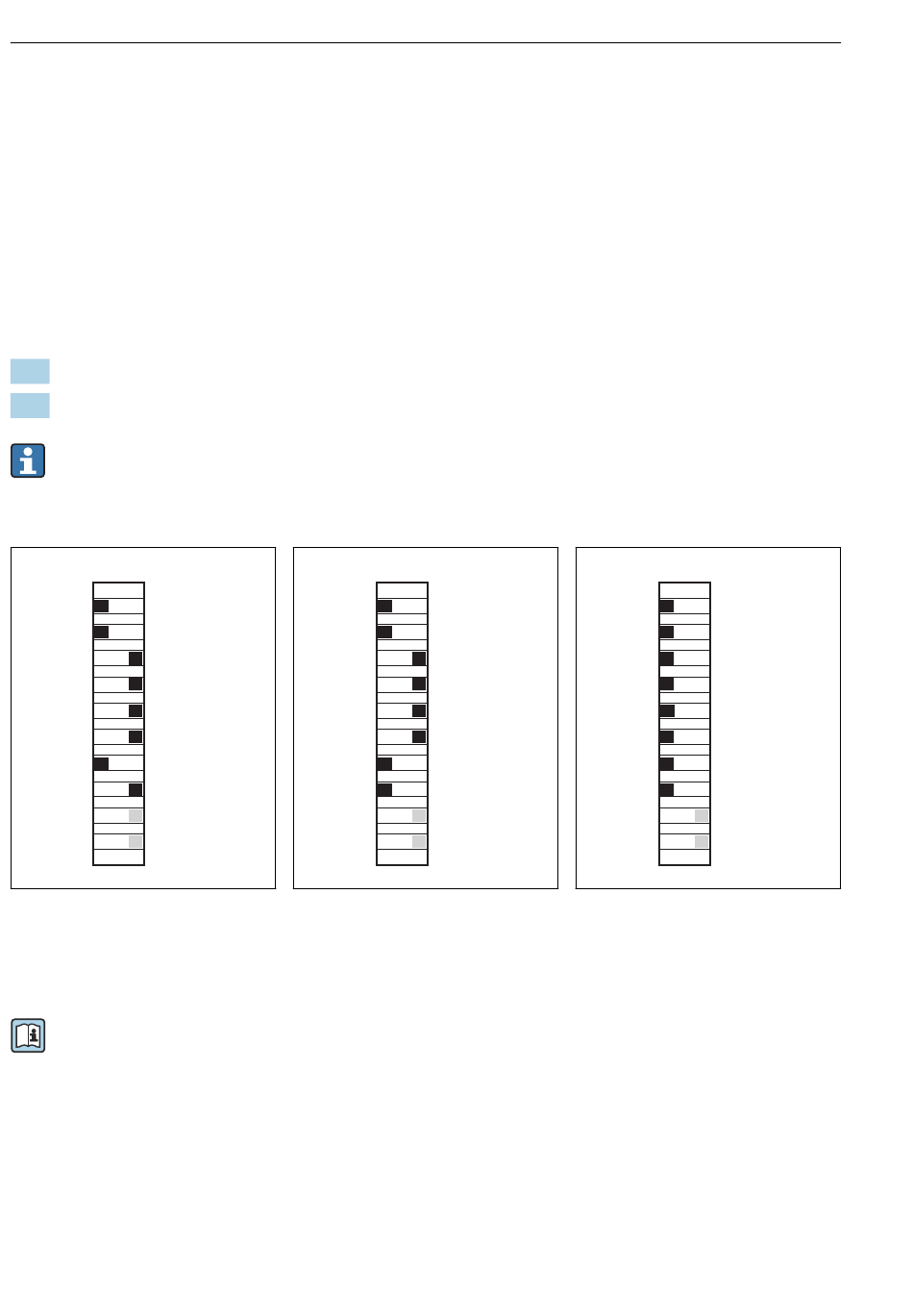

Instelling van het busadres
1.
Open de behuizing.
2.
Stel het gewenste busadres in via de DIP-schakelaars van module 485.
Voor PROFIBUS DP liggen de geldige busadressen tussen 1 en 126, en tussen 1 en 247
voor Modbus. Wanneer u een ongeldig adres configureert, wordt software-adressering
automatisch ingeschakeld via de lokale configuratie of via de veldbus.
on off
1
2
4
8
16
32
64
128
56
Geldig PROFIBUS adres
67
1)
Bestelconfiguratie, software-adressering is actief, software-adres geconfigureerd op de fabriek: PROFIBUS 126,
Modbus 247
Voor meer informatie over "Adres instellen via software" zie de bedieningshandleiding →
BA00444C
5.6
Waarborgen beschermingsklasse
Alleen de mechanische en elektrische aansluitingen welke zijn beschreven in deze
handleiding en die nodig zijn voor het gewenste, bedoelde gebruik mogen worden uitgevoerd
op een geleverd instrument.
‣
Wees voorzichtig bij het uitvoeren van de werkzaamheden.
34
on off
A0026776
57
Geldig Modbus adres
195
Liquiline CM442/CM444/CM448
1
2
4
8
16
32
64
128
A0026777
58
on off
1
2
4
8
16
32
64
128
A0026778
Ongeldig adres 255
1)
Endress+Hauser
