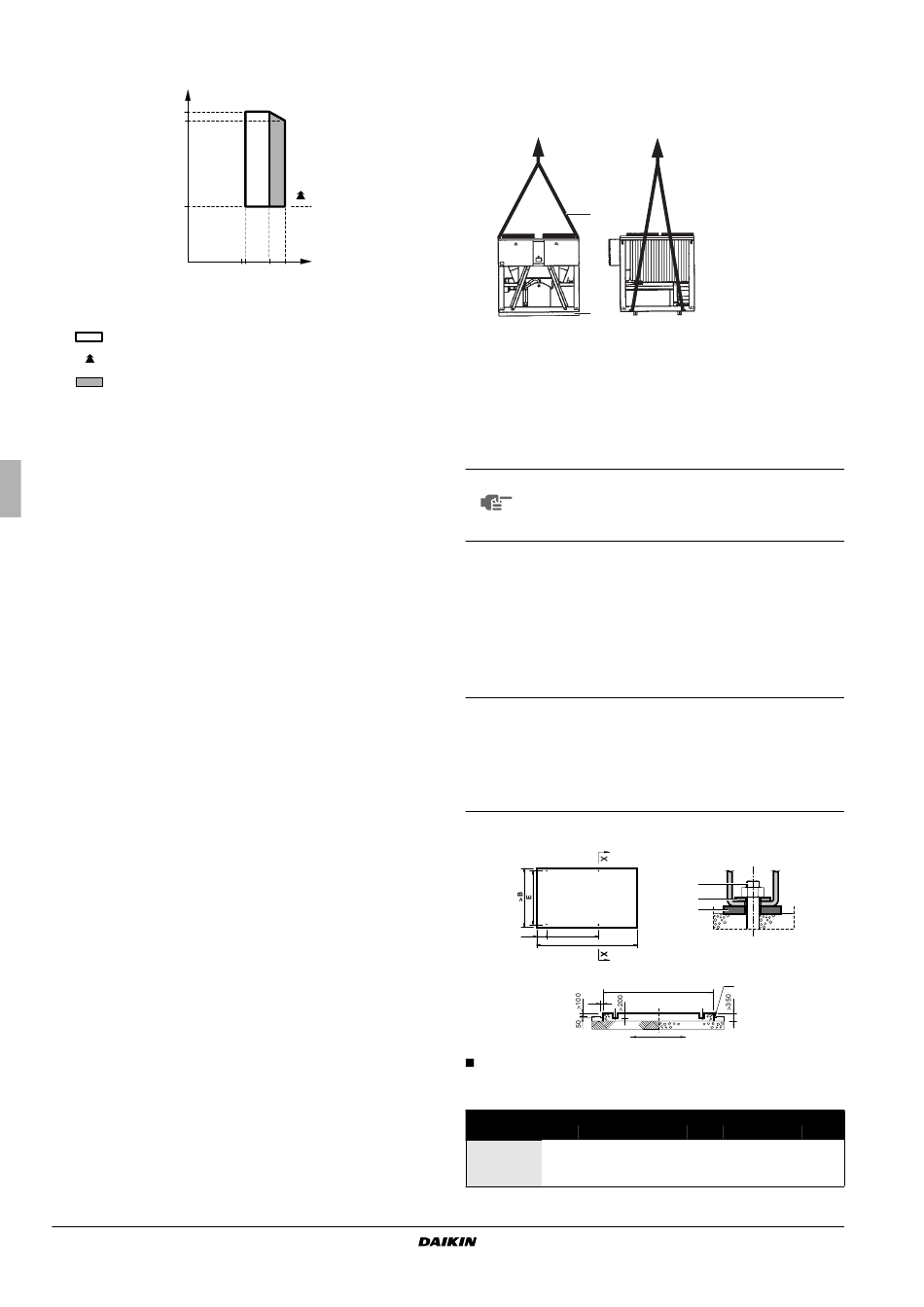

W
ERKINGSBEREIK
A
43
39
-15
A
Buitentemperatuur (°C DB)
B
Verdampingstemperatuur (°C) (Aanzuig dauwpunt)
Standaard werkingsbereik
Standaard
Bereik voor degressieve werking
H
OOFDCOMPONENTEN
is meegeleverd met de unit)
1
Condensor
2
Compressor 1 (M1C) met drukontlastventiel
3
Gasafsluiter
4
Vloeistofafsluiter
5
Aanzuigafsluiter
6
Aanzuigleiding
7
Vloeistofleiding
8
Droger + vulafsluiter
9
Voedingsinlaat
10
Noodstop (S5E)
11
Schakelkast
12
Besturingssysteem met digitaal scherm
13
Transportbalk
14
Sensor voor omgevingstemperatuur (R5T)
15
Inlaat voor bedrading ter plaatse
16
Hoofdnetscheidingsschakelaar (in optie - S13S)
K
EUZE VAN DE MONTAGEPLAATS
Dit is een klasse A-product. In een residentiële omgeving kan dit
product radiostoringen veroorzaken, en dan moet de gebruiker de
gepaste maatregelen treffen.
De units zijn ontworpen voor montage op het dak of op de grond. Ze
moeten worden gemonteerd op een plaats die voldoet aan de
volgende vereisten:
1
De fundering is stevig genoeg om het gewicht van de unit te
dragen en de basis is vlak om trillingen en geluidsoverlast te
voorkomen.
2
Er is voldoende vrije ruimte rond de unit voor het onderhoud en
de luchtinlaat en -uitlaat (raadpleeg de gebruiksaanwijzing).
3
Er kan geen brand ontstaan als gevolg van lekkage van licht
ontvlambare gassen.
4
De uitgeblazen lucht noch het geluid voortgebracht door de unit
mogen storend werken op de omgeving.
5
De luchtinlaat- en uitblaas van de unit mogen niet tegen de
windrichting in gemonteerd zijn. Frontale wind kan de werking
van de unit belemmeren. Breng indien nodig een windscherm
aan om de wind te blokkeren.
Montagehandleiding
2
0
B
2
11
18
(raadpleeg het aanzichtschema dat
C
ONTROLE EN BEHANDELING VAN DE UNIT
Bij de levering moet de unit worden gecontroleerd. Eventuele
schadeclaims moeten onmiddellijk worden doorgegeven aan de
bevoegde expeditie-agent.
1
2
Bij het behandelen van de unit dient u de volgende punten in acht te
nemen:
1
Hef de unit bij voorkeur op met een hijskraan en riemen
overeenkomstig de instructies vermeld op de unit. De hijsriemen
(1) moeten elk minstens 6 meter lang zijn.
2
Verwijder voor het monteren de houten balken (2) onderaan de
unit.
LET OP
Vermijd zoveel mogelijk in de unit te boren. Als dit toch
noodzakelijk is dient u de ijzeren vulling grondig te
verwijderen om roestvorming op het oppervlak te
voorkomen.
U
ITPAKKEN EN MONTEREN VAN DE UNIT
1
Verwijder de houten balken van de unit.
2
Bevestig montagestukken tegen trillingen bij montage van de
unit op het dak of in andere gevallen waarbij trillingen en
geluidsoverlast voor problemen kunnen zorgen.
3
Monteer de unit op een stevige en vlakke fundering.
Montage op het dak:
De unit moet worden gemonteerd op een
geraamte van staal of balken of op een
betonnen ondergrond.
Montage op de grond:
De unit moet worden gemonteerd op een
stevige ondergrond. Het is aangewezen
om de unit met behulp van ankerbouten
te bevestigen op een betonnen
ondergrond.
Montage op de grond:
C
D
>A
X-X
100
5
Om het loodgieterswerk en de afvoer te vergemakkelijken moet
de betonnen ondergrond ongeveer 100 mm boven de grond
liggen.
Model
A
B
C
ERAP110
3000
2210
410
ERAP150
3000
2210
410
ERAP170
3000
2210
410
1
2
3+4
7
>B
6
Ankerbout
D
E
Grootte
Aantal
1215
2125
M16x200
4
1215
2125
M16x200
4
1215
2125
M16x200
4
ERAP110~170MBYNN
Luchtgekoelde condensors
4PW22680-1
