CCS120D
7

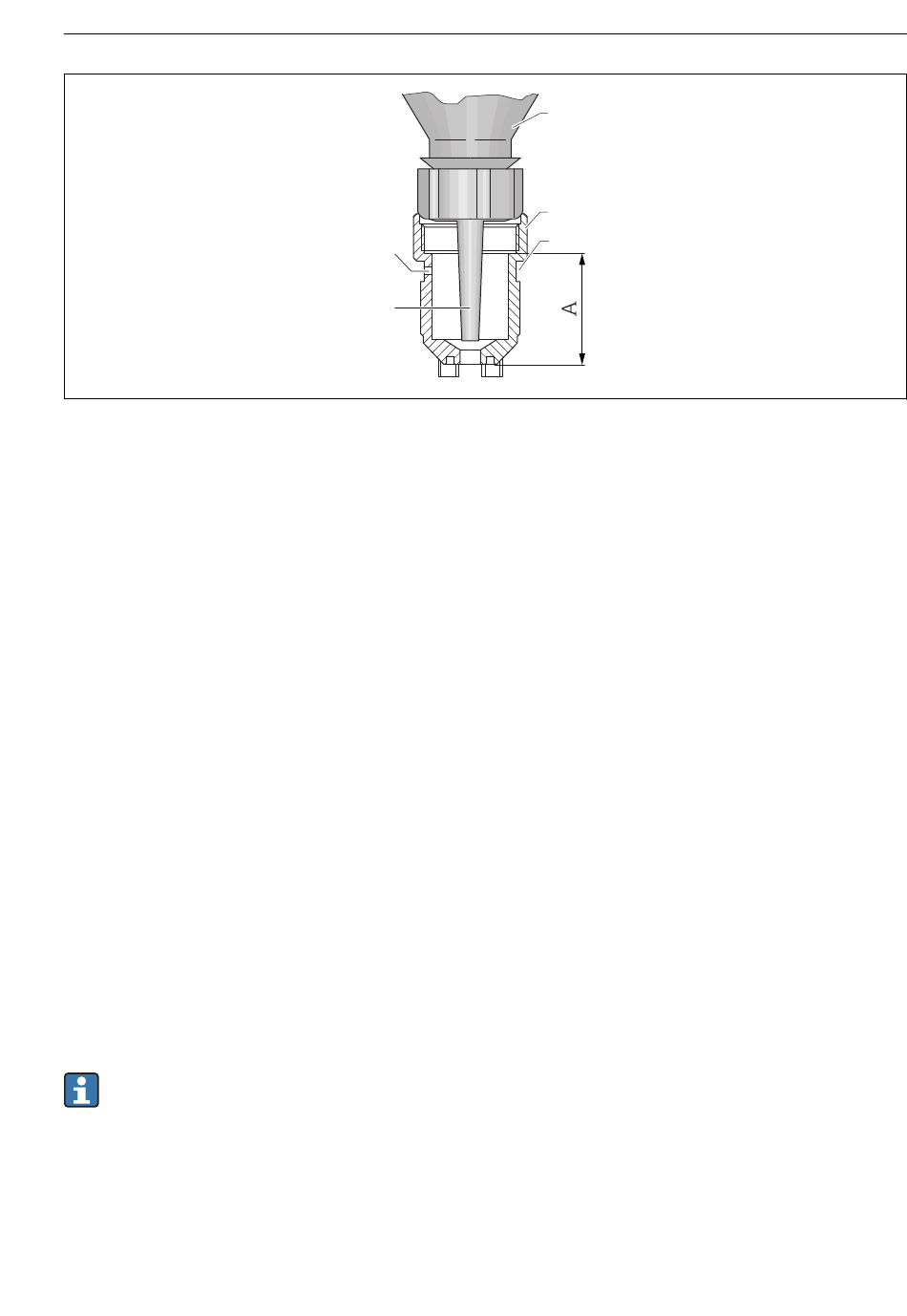

Membraankap met elektrolytfles
1
Nozzle
2
Ventilatiegat
3
Elektrolytfles
4
Membraankap
5
Slangafdichting
A
Elektrolytniveau
5.2.3
Installeren van de sensor in CCA250 armatuur
De Flowfit CCA250 doorstroomarmatuur is ontworpen voor het installeren van de sensor.
Hiermee kunnen een pH- en ORP-sensor ook worden geïnstalleerd, naast de chloor- of
chloordioxidesensor. Een naaldventiel regelt het debiet binnen een bereik van
30 ... 120 l/h (7,9 ... 31,7 gal/h).
Let op het volgende tijdens de installatie:
‣
Het debiet moet tenminste 30 l/h (7,9 gal/h) zijn. Wanneer het debiet lager wordt dan
deze waarde of geheel stopt, kan dit worden gedetecteerd met een inductieve
naderingsschakelaar.
‣
Wanneer het medium wordt geretourneerd naar een overloopreservoir, leiding of iets
dergelijks, mag de resulterende tegendruk aan de sensor niet hoger worden dan
1 bar (14.5 psi) en constant blijven.
‣
Negatieve druk aan de sensor, veroorzaakt bijv. door medium dat wordt geretourneerd
naar de aanzuigzijde van een pomp, moet worden voorkomen.
‣
Om afzettingen te voorkomen, moet zwaar verontreinigd water worden gefilterd.
Aanvullende montage-instructies zijn opgenomen in de bedieningshandleiding van de
armatuur.
5.2.4
Installeren van de sensor in andere doorstroomarmaturen
Let op het volgende bij het gebruik van andere doorstroomarmaturen:
‣
Een doorstroomsnelheid van tenminste 15 cm/s (0,49 ft/s) moet altijd aan het membraan
zijn gewaarborgd.
