10 Bijlage

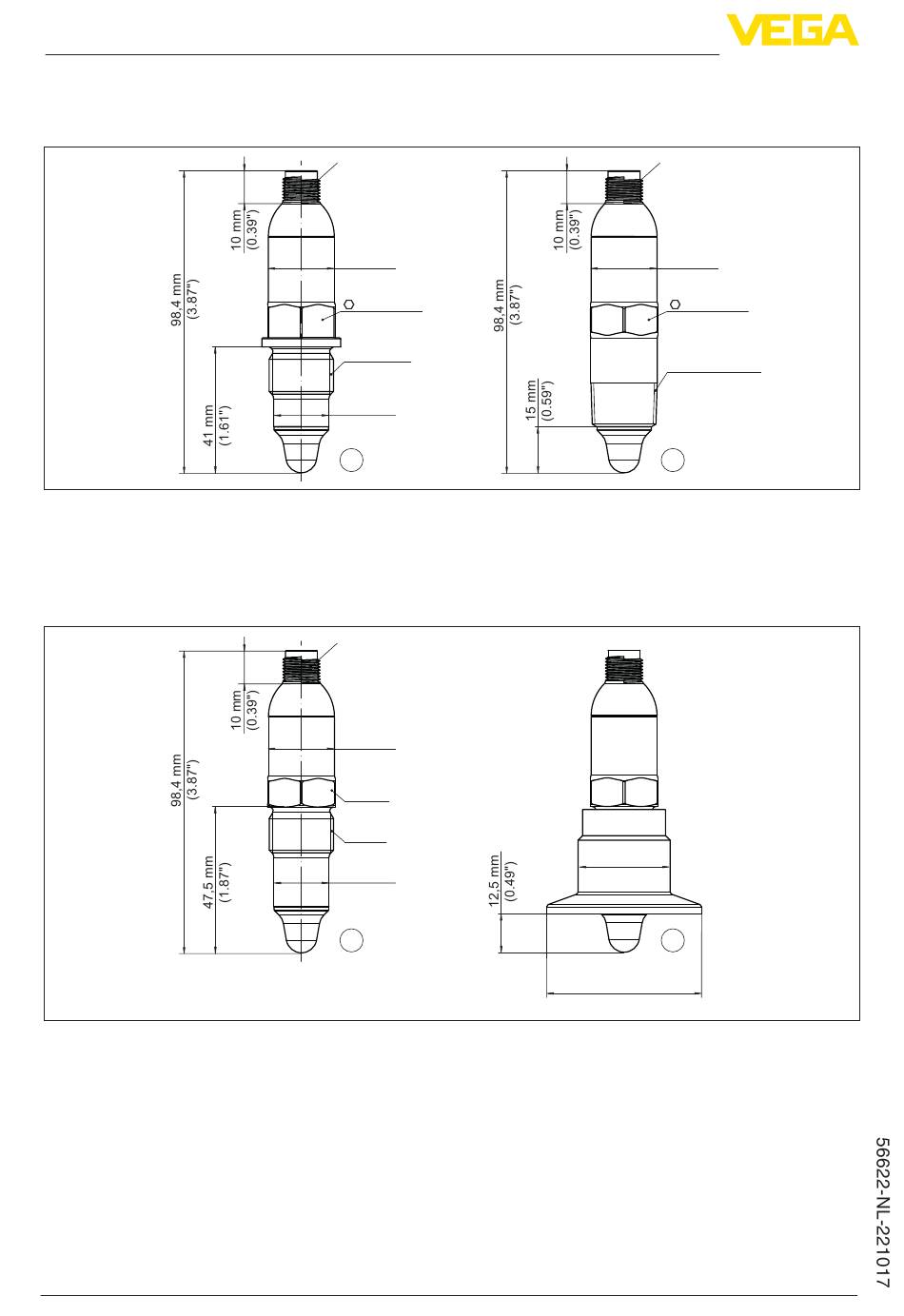

10.2 Afmetingen
VEGAPOINT 11, standaarduitvoering - schroefdraad
Fig. 9: VEGAPOINT 11, standaarduitvoering - schroefdraad
1
Schroefdraad G½, G¾, G1 (DIN ISO 228/1) met M12 x 1-stekkeraansluiting (behuizing: 316L en kunststof)
2
Schroefdraad ½ NPT, ¾ NPT, 1 NPT met M12 x 1-stekkeraansluiting (volledig metalen behuizing: 316L)
VEGAPOINT 11, hygiënische uitvoering - schroefdraad
Fig. 10: VEGAPOINT 11, hygiënische uitvoering - schroefdraad
1
Schroefdraad G½ voor hygiënische schroefdraadadapter (DIN ISO 228/1) met M12 x 1-stekkeraansluiting
2
VEGAPOINT 11, hygiënische uitvoering in schroefdraadadapter, clamp
Houdt er rekening mee, dat de totale lengte door de connector verandert.
24
M12 x 1
ø 21,5 mm
(0.85")
SW 21/32
G
1
/
,
2
G
3
/
G1
4,
ø 18 mm
(0.71")
1
M12 x 1
ø 21,5 mm
(0.85")
SW22
G
1
/
2
ø 18 mm
(0.71")
1
M12 x 1
ø 21,5 mm
(0.85")
SW 21/32
1
/
NPT,
2
3
/
NPT
1 NPT
4
,
2
ø 30 mm
(1.18")
2
ø 50,5 mm
(1.99")
VEGAPOINT 11 • Transistor (PNP)
