Controles voor de aansluiting
Toestand en specificaties van het instrument
Is het instrument en de kabel beschadigd (visuele
inspectie)?
Komen de omgevingscondities overeen met de
instrumentspecificatie (bijv. omgevingstemperatuur,
meetbereik, enz.)?
Elektrische aansluiting
Komt de voedingsspanning overeen met hetgeen dat is
vermeld op de typeplaat?
Zijn de voedings- en signaalkabels goed aangesloten?
Zijn alle schroefklemmen goed aangetrokken resp. de
verbindingen van de insteekklemmen gecontroleerd?
7
Display- en bedieningselementen
4
4

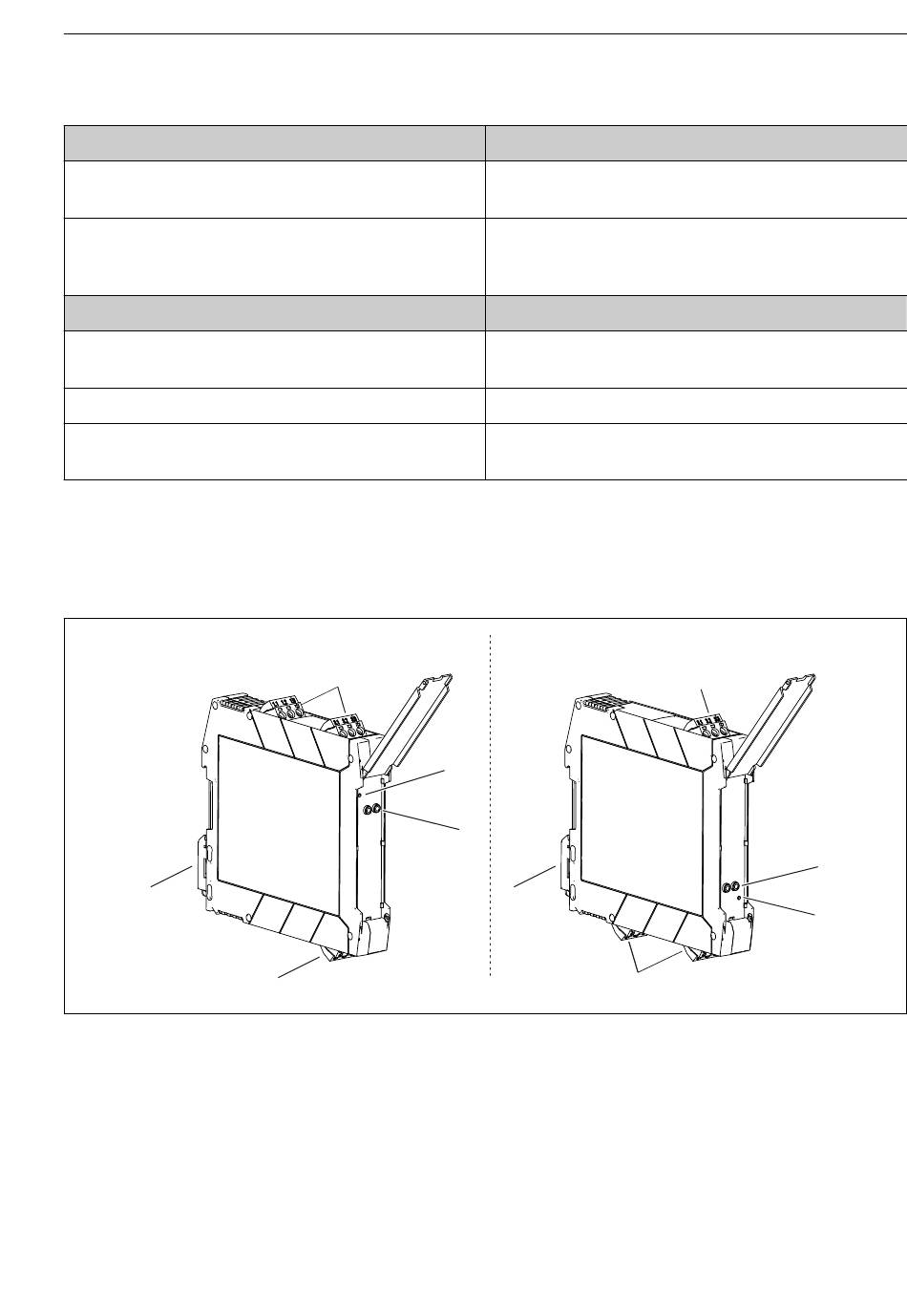

Display- en bedieningselementen, links: voedingsspanning boven; rechts: voedingsspanning onder
(optie)
1
Schroefklem of insteekklem
2
Groene LED "Aan", voedingsspanning
3
Aansluitingen voor HART-communicatie (kanaal 1)
4
DIN-railclip voor DIN-railmontage
Endress+Hauser
1
1
Opmerkingen
--
Zie "Technische gegevens"
Opmerkingen
Actieve scheider: U = 24 ... 230 V
--
--
2
3
4
Display- en bedieningselementen
1
1
3
2
A0045155
11
