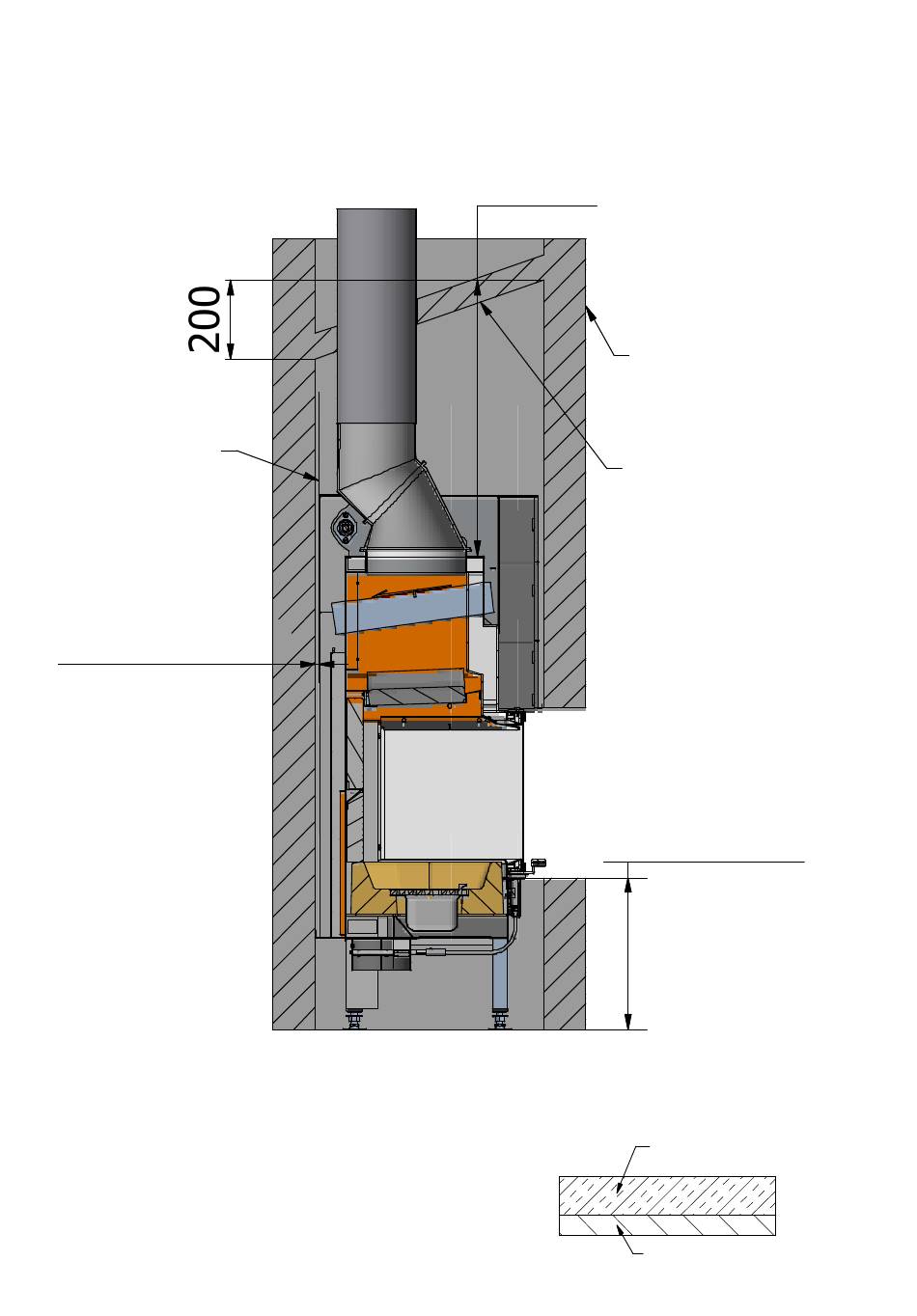

VISIO 3 - Installatieafstanden - bakstenen muur
Reflectorplaat
Afstand van reflector
naar onbrandbaar 0 mm
(10 mm wordt aanbevo-
len).
attika
RAIS/
- Gebruikershandleiding voor VISIO
A-A
Vrije hoogte boven de ver-
brandingskamer
min. 698 mm
Constructie van schuine plaat.
A-A
Het convectiegebied ligt net
onder de schuine plaat.
Om de warme lucht uit
de convectie-uitlaten te
leiden, adviseert RAIS om
een hellende, onbrandbare
isolatieplaat te monteren
(Fermacell met minerale wol
of vergelijkbaar) boven de
uitlaten.
FERMACELL is naar beneden
gericht.
Inbouwhoogte
min. 385 mm
25 mm minerale wol
12,5 mm Fermacell
53
53
