12. RS232-protocol
12.1. Inleiding
Dit document beschrijft de specificaties van de hardware-interface en de software-protocollen van de RS232
interface-communicatie tussen ViewSonic Commercial Display en de PC of andere controle-eenheden met
het RS232-protocol.
Het protocol heeft drie commandosecties:
• Setfunctie
• Getfunctie
• Afstandsbediening pass-through-modus
* In het document hieronder stelt "PC" alle controle-eenheden voor die het RS232-protocolcommando
kunnen verzenden of ontvangen
12.2. Beschrijving
12.2.1. Hardwarespecificatie

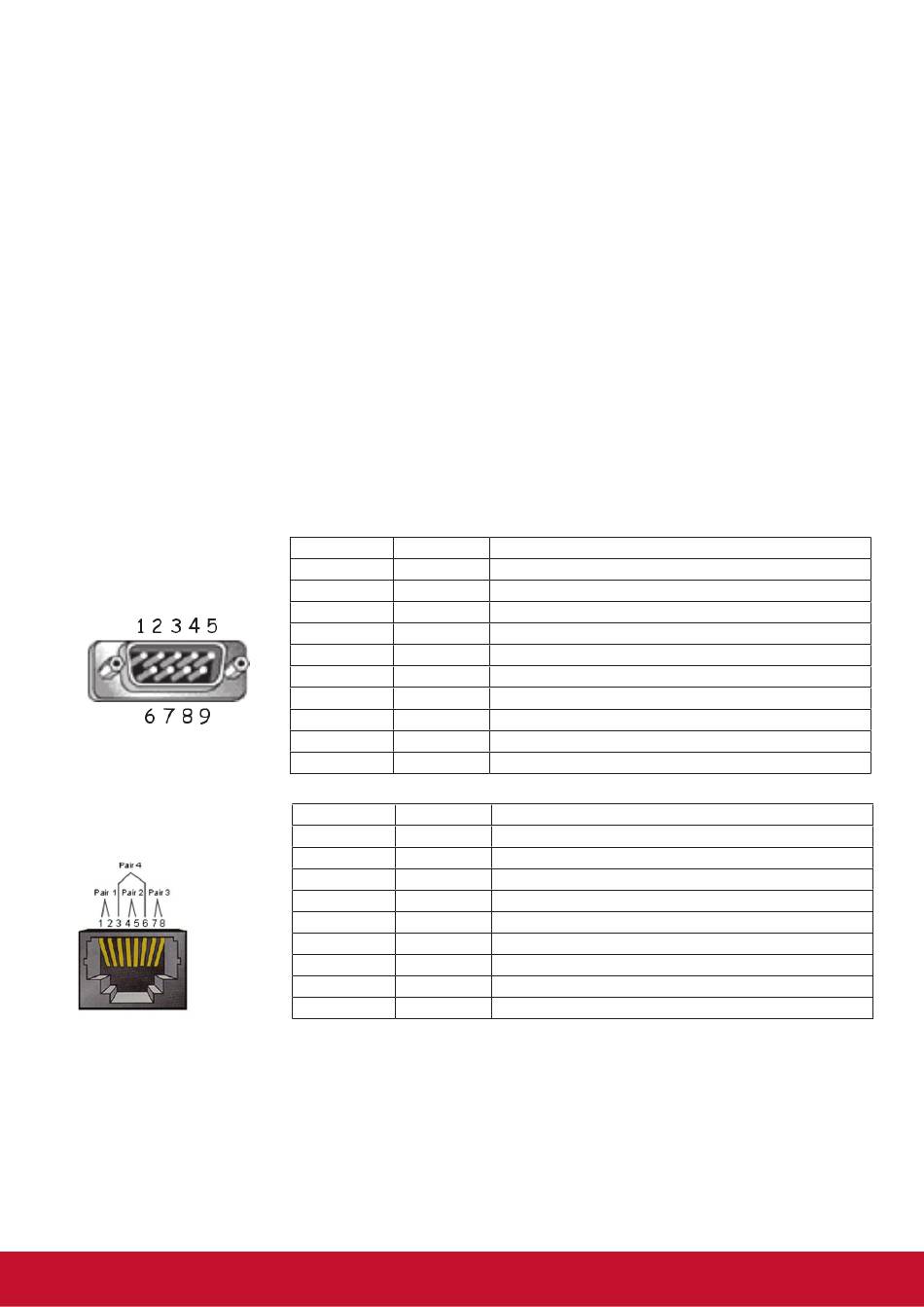

ViewSonic DS-communicatiepoort aan de onderkant:
RS232-connector:
(1) Connectortype: Mannelijk DSUB 9 pennen
(2) Pentoewijzing
Mannelijk DSUB 9-Pin
(buitenaanzicht)
LAN (RJ45-connector):
1. Connectortype: 8P8C RJ45
2. Pintoewijzing:
12.2.2. Communicatie-instelling
RS232:
- Kies Baudsnelheid: 9600bps (vast)
- Data bits:
8 bits (vast)
- Pariteit:
Geen (vast)
- Stop bits:
1 (vast)
Pin #
Signaal
1
NC
2
RXD
3
TXD
4
NC
5
GND
6
NC
7
NC
8
NC
9
NC
kader
GND
Pin #
Signaal
1
TX+
2
TX-
3
RX+
4
BI_D3+
5
BI_D3-
6
RX-
7
BI_D4+
8
BI_D4-
kader
GND
42
Opmerking
Ingang naar Commercial Display
Uitgang van Commercial Display
Opmerking
Uitvoer van de display
Uitvoer van de display
Invoer naar de display
Voor 1G-geval
Voor 1G-geval
Invoer naar de display
Voor 1G-geval
Voor 1G-geval
LAN:
- Type: Ethernet
- Protocol: TCP/IP
- Poort: 5000 (vast)
- Cross subnet: Nee
- Logon-credentials: Nee
