5 Op de voedingsspanning aansluiten
Aansluiten
Elektronica- en aansluit-
ruimte
20

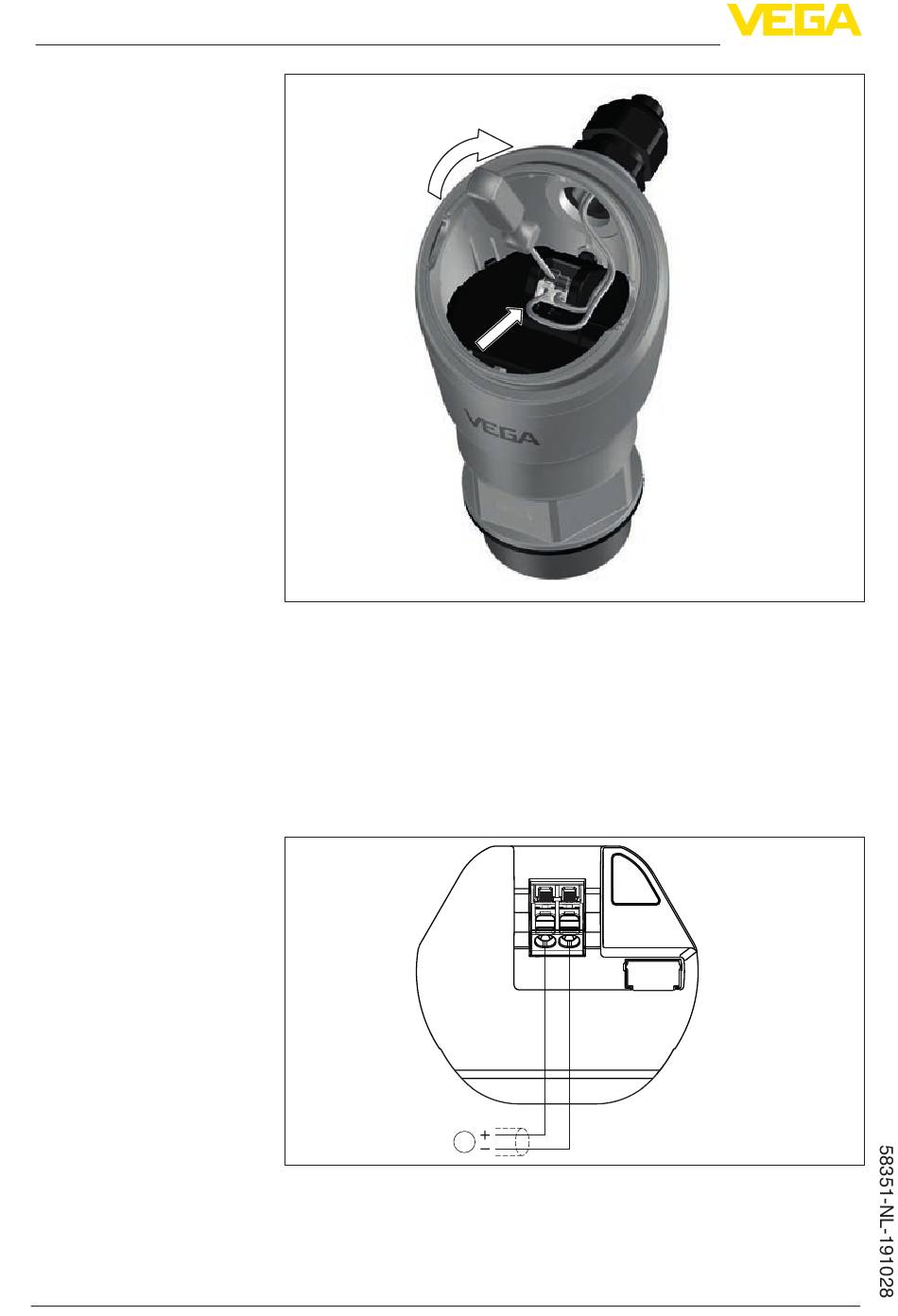

Fig. 17: Aansluiting
Meer informatie over de max. aderdiameter vindt u onder "Technische
gegevens - Elektromechanische gegevens".
Sluit het instrument aan, zoals in het aansluitschema hierna staat
beschreven.
5.3
Aansluitschema
Fig. 18: Aansluitruimte VEGAPULS 21
1
Voedingsspanning, signaaluitgang
(+)1
2(-)
1
VEGAPULS 21 • Tweedraads 4 ... 20 mA/HART
