Toro 07141 Installatie-Instructies pagina 6

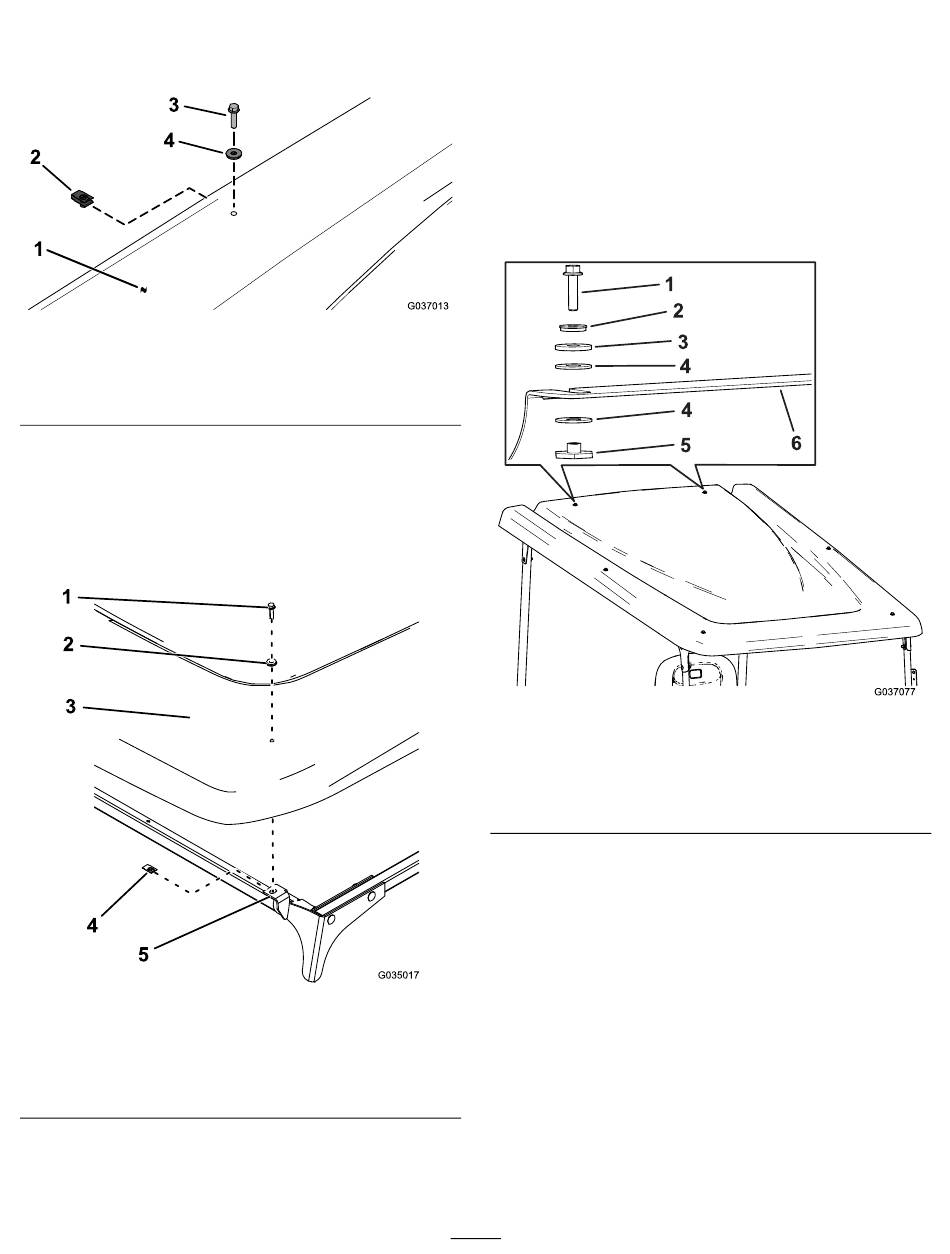

15. Monteer het zonnescherm op de steunbeugel van
het dak; gebruik 2 klemmen, 2 afdichtringen en 2
zeskantbouten met flens (1/4 x 1 inch) zoals wordt
getoond in
Figuur
14.
Figuur 14
1. Zonnescherm
2. Klem
16. Monteer het zonnescherm op de voorplaten; gebruik 2
klemmen, 2 afdichtringen en 2 zeskantbouten met flens
(1/4 x 1 inch) zoals wordt getoond in
Belangrijk: Breng vóór montage
schroefdraadborgmiddel aan op de zeskantbouten
met flens (1/4 x 1 inch).
Figuur 15
1. Zeskantbout met flens
(1/4 x 1 inch)
2. Afdichtring
3. Zonnescherm
3. Zeskantbout met flens
(1/4 x 1 inch)
4. Afdichtring
Figuur
15.
4. Klem
5. Voorplaat
17. Bevestig het zonnescherm aan de achterste
kruisverbinding met 2 zeskantbouten met flens (1/4 x
1 inch), 2 afdichtringen, 2 wrijvingsringen, 4 plastic
ringen en 2 flenslagers
Belangrijk: Breng vóór montage
schroefdraadborgmiddel aan op de zeskantbouten
met flens (1/4 x 1 inch).
Belangrijk: Zorg ervoor dat de plastic
ringen aanwezig zijn boven- en onderaan het
zonnescherm; dit voorkomt beschadiging van het
zonnescherm.
1. Zeskantbout met flens
(1/4 x 1 inch)
2. Afdichtring
3. Wrijvingsring
6
(Figuur
16).
Figuur 16
4. Kunststof ring
5. Flenslager
6. Achterste kruisverbinding
