Montagehandleiding - Audi Q2 2016 ► Elektroset voor trekhaak zwenkbaar,
leveringsomvang 81A.055.202 en 81A.055.204, Audi Originele Accessoires
Uitgave 02.2017
–

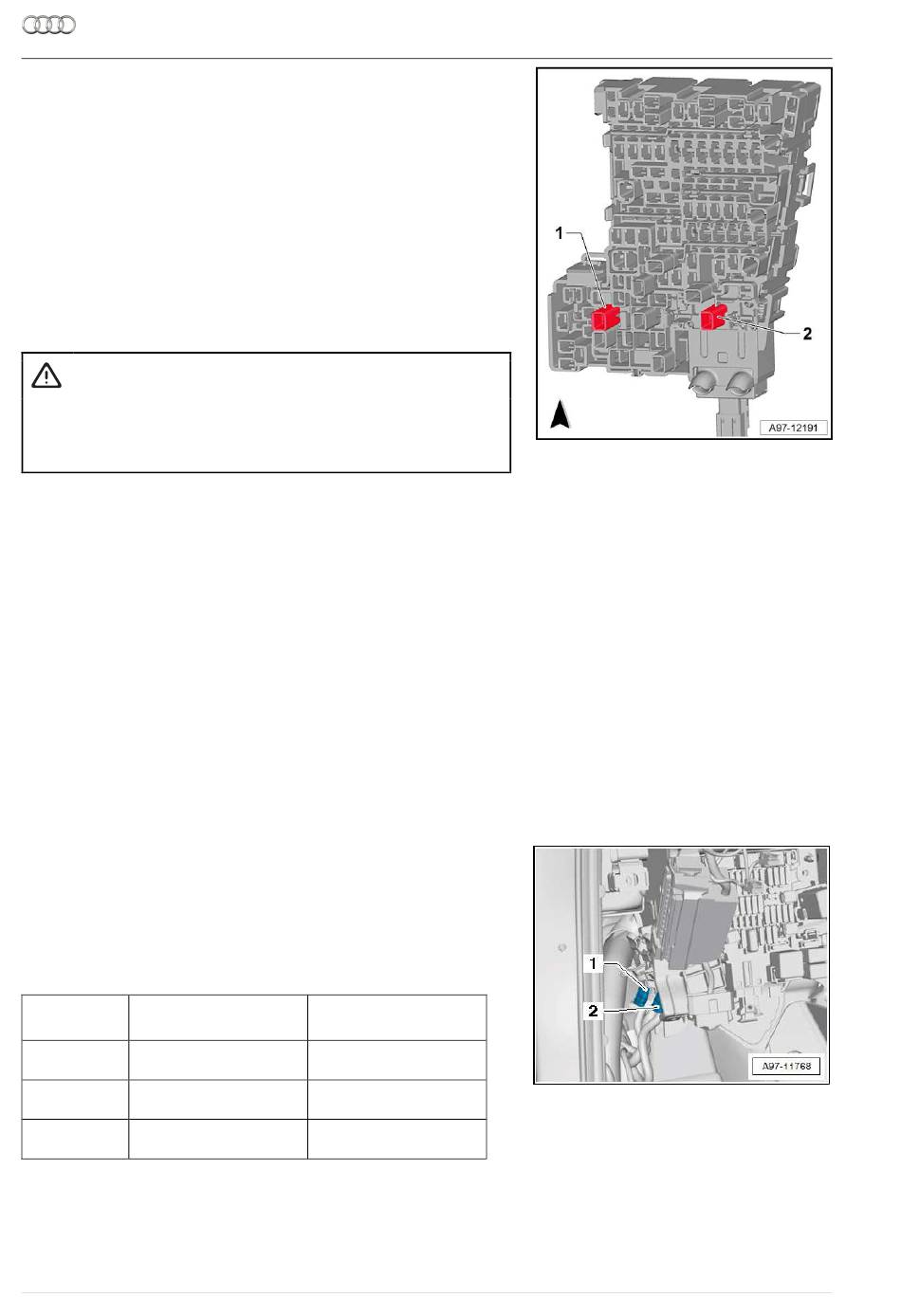

Zekeringcontacten van de 4-voudige zekeringadapter
in de contacten D122 en J126 op de zekeringhouder
aanbrengen.
1 - Contact D122: kabel voor zekeringen 1 en 2
2 - Contact J126: kabel voor zekeringen 3 en 4
–
Beschermkappen op de zekeringhouder schuiven,
totdat de beschermkappen hoorbaar vergrendelen.
–
4-voudige zekeringadapter in de houder op de arma-
tuurdrager achter de zekeringhouder schuiven en
hoorbaar vergrendelen.
LET OP!
Accu -A- NIET aansluiten!
Accu -A- wordt NA VOLTOOIING VAN ALLE WERKZAAM-
HEDEN weer aangesloten.
6.8
CAN-bus / klem 15 / remlichtsignaal
aansluiten
Het aansluiten van CAN-bus / klem 15 / remlichtsignaal
gebeurt via de boordnetregeleenheid -J519- achter het
opbergvak aan bestuurderszijde. Op de boordnetre-
geleenheid -J519- wordt gebruikgemaakt van stekker A
en C.
Voorbereidende werkzaamheden
◆ Accu -A- is losgekoppeld
◆ Kabelbundel voor montage achteraf boordnet inge-
bouwd
22.
⇒pagina
Aanbrengen kabel CAN-bus/klem 15 (stekker A)
–
Stekker A -1- (in rijrichting naar voren) van boordnet-
regeleenheid -J519- ontgrendelen en loskoppelen.
–
Open het stekkerhuis.
–
Voer de volgende drie handelingen na elkaar voor de
contacten 14, 16 en 17 door.
Bezetting
Bezetting zw. 3-pol.
stekker A
contacthuis
Pen 14
kamer 1
Pen 16
kamer 2
Pen 17
kamer 3
26
6 Elektrische aansluiting
8.
⇒pagina
Functie,
kabelkleur
Klem 15,
wit/blauw
CAN-bus high,
oranje/groen
CAN-bus low,
oranje/bruin
