Inbouw-, bedrijfs- en onderhoudshandleiding
huiseinddruk van de pomp resp. de asafdichting
aanhouden,
zie
orderbevestiging.
Bij leegloop van de leiding na drukproef de pomp
dienovereenkomstig
vastroesten en problemen bij inbedrijfstelling).
Bij pompen met stopbus de pakking na drukproef
vervangen (daar ontoelaatbaar gecomprimeerd -
voor gebruik niet meer geschikt).
5.2.2 Extra aansluitingen
Eventueel vereiste afsluit-, spoel- of koelleidingen
moeten worden geïnstalleerd. In het gegevensblad en
/ of de orderbevestiging vindt u welke leidingen,
drukken en hoeveelheden nodig zijn. Voor ligging en
grootte van de aansluitingen op de pomp zie appendix
"Aansluitingen".
Deze aansluitingen zijn doorslaggevend voor de
functie en daarom absoluut noodzakelijk!
Een leiding voor het afvoeren van een eventuele
lekkage van de asafdichting wordt aangeraden. Voor
aansluiting zie appendix "Aansluitingen".
5.3 Koppeling
Waarborgen dat tijdens de werkzaamheden bij
ontbrekende
koppelingsbescherming
aandrijfmachine niet in bedrijf gesteld kan
worden.
Volgens
voorschriften
ongevallenpreventie mag het aggregaat alleen
met
gemonteerde
worden bedreven.
Bij gebruik in zone 1 en 2 moet een koppeling
met geldige Atex-vergunning worden gebruikt.
De bedrijfshandleiding van de koppelingsfabrikant
moet worden aangehouden.
5.3.1 Uitlijnen van de koppeling
Het uitlijnen moet uiterst zorgvuldig gebeuren,
omdat dit voorwaarde voor een storingsvrij
bedrijf van het aggregaat is. Het niet opvolgen
van deze instructies leidt tot het verlies van alle
garantieclaims!
Ook
bij
compleet
geleverde aggregaten: Na de montage op het
fundament en de aansluiting van de leidingen is
een
opnieuw
uitlijnen
noodzakelijk.
Vóór begin van de montage de aseinden en
koppelingdelen zorgvuldig reinigen.
Vóór het uitlijnen van de koppeling schroeven
(901.12) zwischen Lagerträger (330) en steunpoot
(183) losdraaien en pas na het uitlijnen weer
vastdraaien. Na het vastdraaien van de schroeven
(901.12) het meten nogmaals herhalen.
Het aggregaat is goed uitgelijnd, als een over
beide koppelinghelften axiaal neergelegde lineaal
LSN 100-dutch
Artikel nr. 771076041
gegevensblad
en
/
conserveren
(anders
m.b.t.
koppelingsbescherming
op
raam
gemonteerd
van
de
koppeling
Blz. 11
overal op de omvang dezelfde afstand tot de
of
betreffende as heeft. Bovendien moeten beide
koppelinghelften overal op de omvang dezelfde
afstand tot elkaar hebben. Dit moet met een
taster,
meetkaliber
gecontroleerd, zie afb. 4 en 5.
De toelaatbare toleranties voor uw koppeling vindt
u in de bedrijfshandleiding van de koppeling. De
juiste aanduiding van uw koppeling vindt u op het
gegevensblad en / of de orderbevestiging.
Meetkabliber
Lineaal

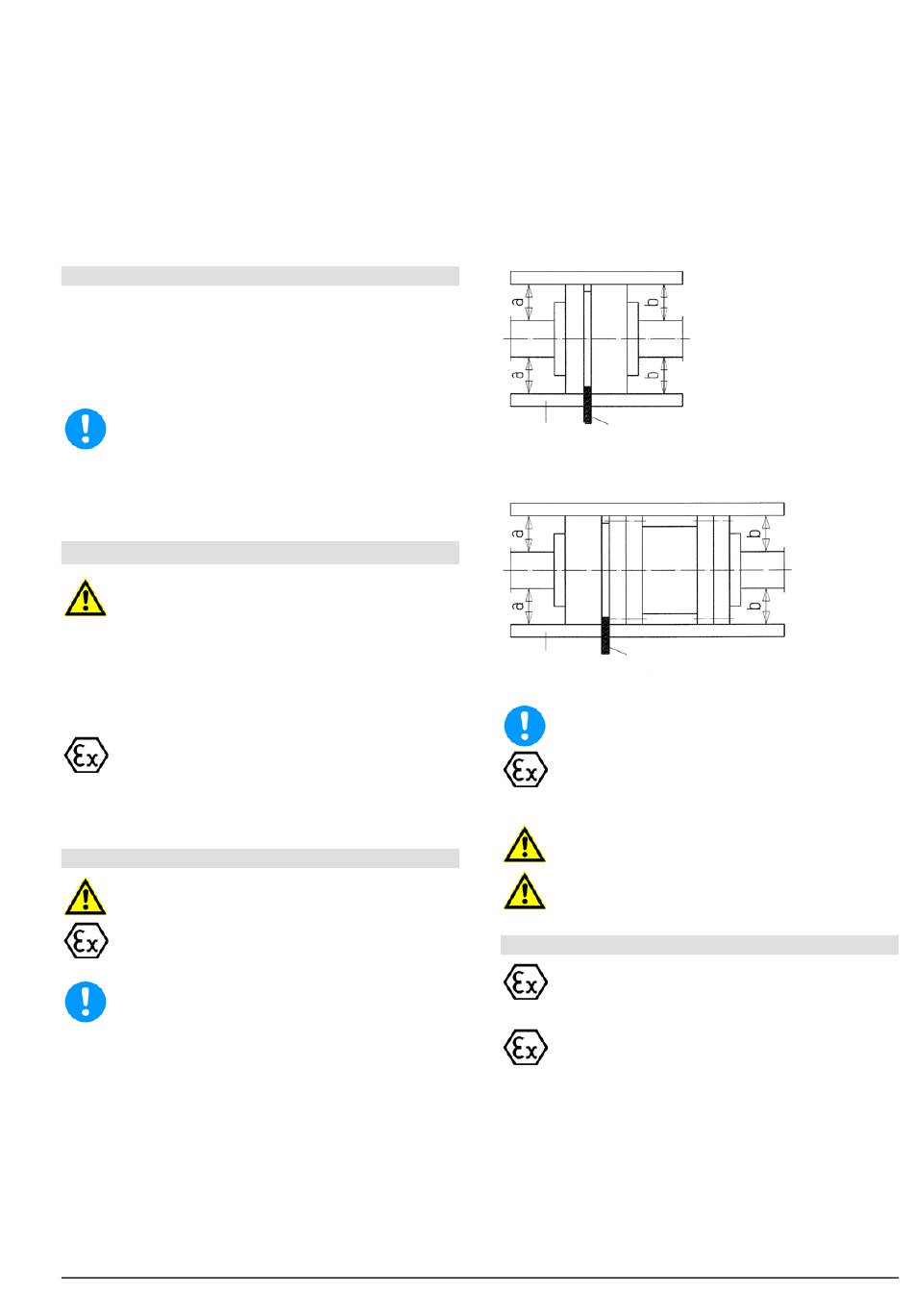

Afb. 4 - Uitlijnen van de koppeling met meetkaliber en
lineaal
de
Lineaal
de
Afb. 5 - Uitlijnen van de koppeling met uitbouwstuk
Uitlijning van de koppeling in bedrijfswarme
toestand en bij systeemdruk (indien aanwezig)
nog een keer controleren en, indien nodig,
corrigeren. Eerst hoofdstuk 6 aanhouden! Het
aggregaat moet zich met de hand makkelijk en
gelijkmatig laten doordraaien.
Onvakkundig uitlijnen van het aggregaat kan tot
schade aan koppeling en aggregaat leiden!
Na het uitlijnen en vóór de inbedrijfstelling de
koppelingsbescherming monteren.
5.3.2 Koppelingsbescherming
Volgens
ongevallenpreventie mag de pomp alleen met
een koppelingsbescherming worden bedreven.
Er moet op worden gelet dat de gebruikte
koppelingsbescherming van vonkloos materiaal
gemaakt is.
Bouwserie LSN
of
meetklok
Meetkabliber
voorschriften
m.b.t.
worden
de
