9. Elektrisch aansluitschema
Opmerking: Herstellingen aan uw pelletkachel mogen alleen worden uitgevoerd door erkende Austroflamm-
technici.
9.1.
Voor modellen met een permanent roterende reductiemotor

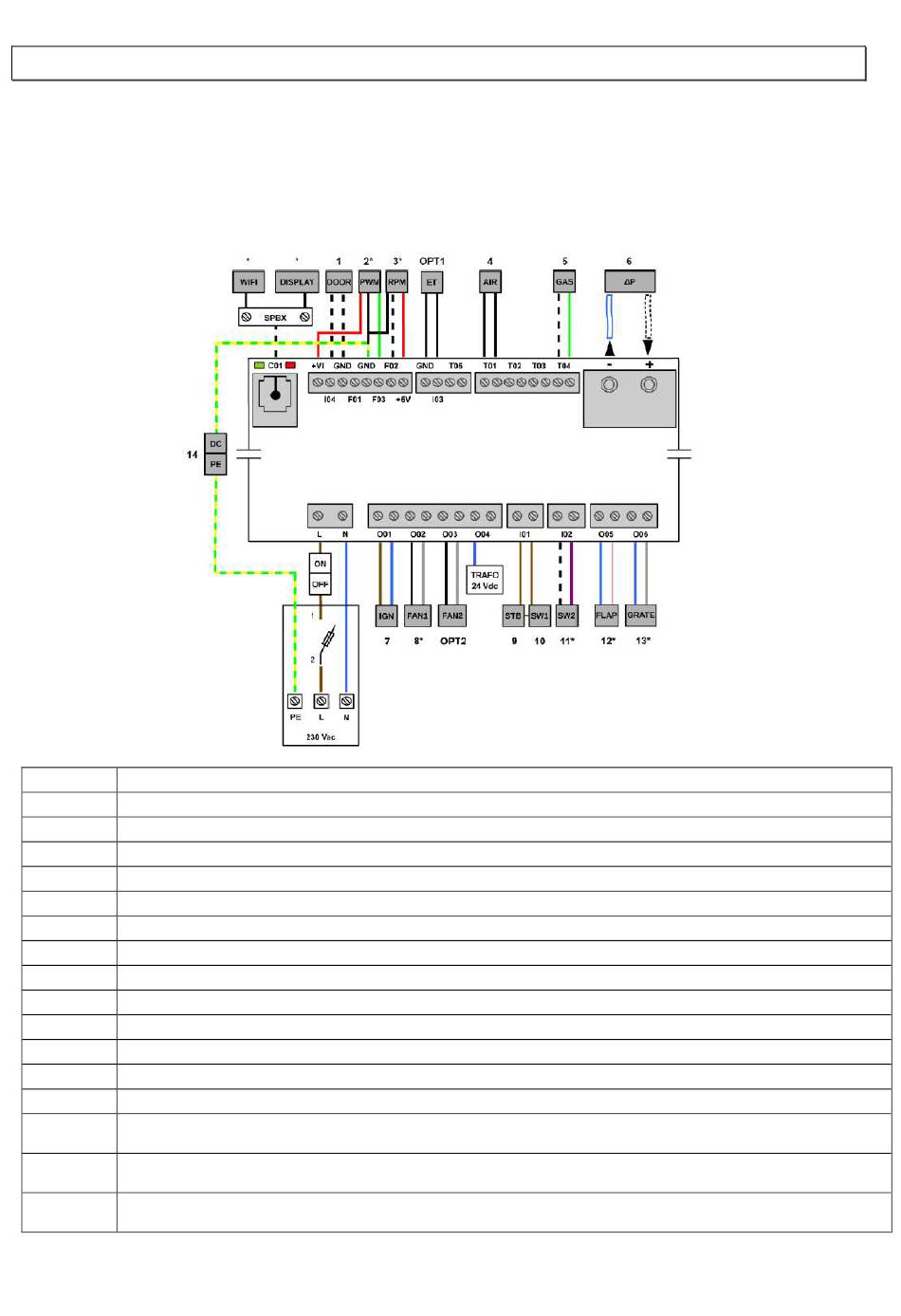

ELEKTRISCH SCHEMA
1.
Deur contact switch
2.
PWM naar DC-converter
3.
RPM / HAL-IC
4.
Kamertemperatuursensor
5.
Vlamvoeler
6.
Drukverschilmeting
7.
Keramische bougie
8.
Rookgasventilator
9.
Veiligheidstemperatuurbegrenzer (bulbe thermostat)
10.
Veiligheidsschakelaar deksel container
11.
Roosterstandschakelaar
12.
Luchtklep motor
13.
Autoclean motor
14
Centrale aarding
OPT1
Externe thermostaat
OPT2
Convectieventilator
*
Zie aanvullend gedetailleerd elektrisch bedradingsschema
