Elektronica- en aansluit-
ruimte
Overzicht
VEGABAR 83 • Slave-sensor voor elektronisch drukverschil
De elektrische aansluiting is zo afgerond.
5.3
Eenkamerbehuizing
De afbeelding hierna geldt voor de niet-Ex-, de Ex-ia- en de Ex-d-ia-
uitvoering.

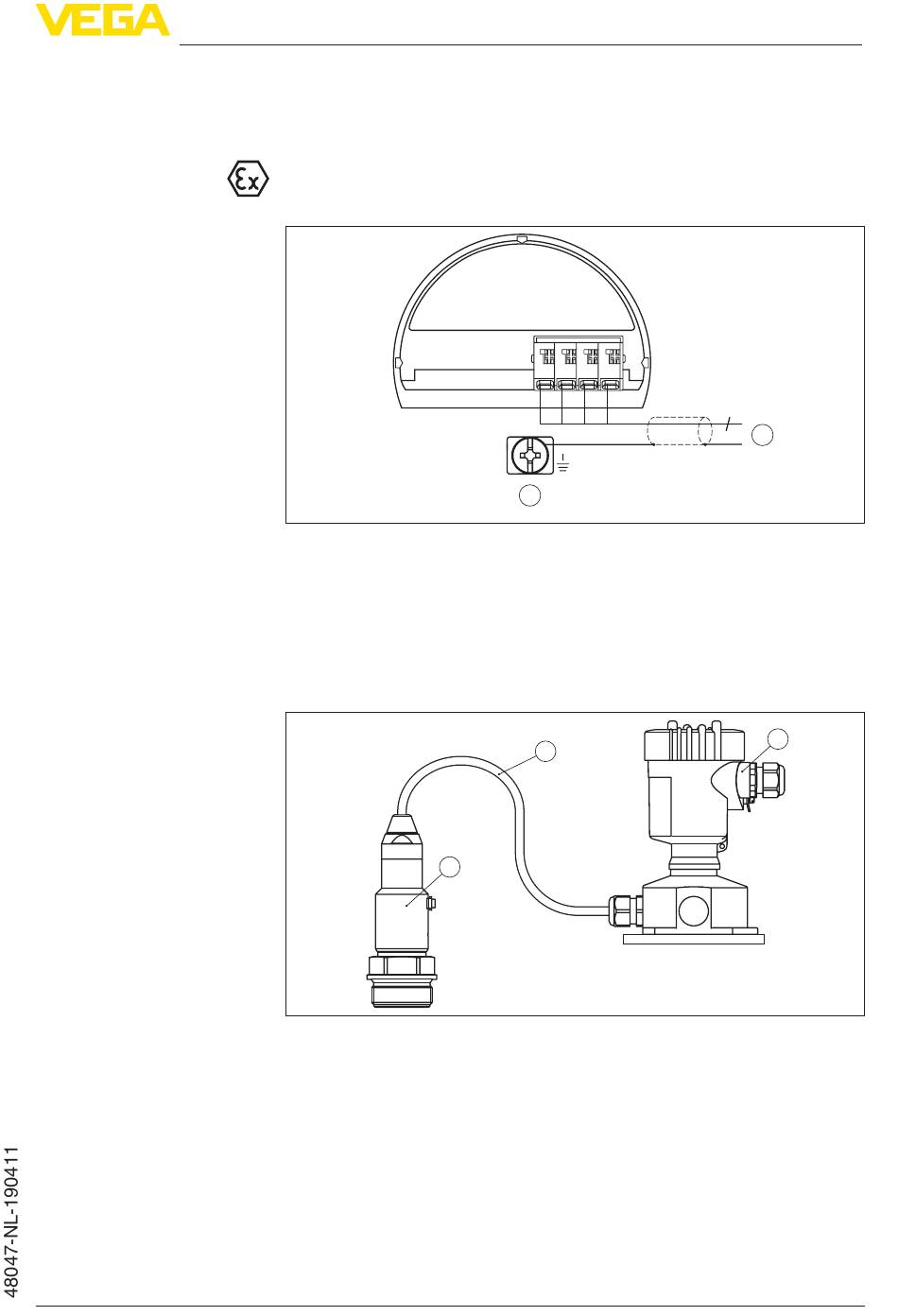

Fig. 18: Aansluitschema VEGABAR 83 slave-sensor
1
Naar master-sensor
2
Aardklem voor aansluiting van de kabelafscherming
5.4
Externe behuizing bij uitvoering IP 68 (25
bar)
1
Fig. 19: VEGABAR 83 in IP 68-uitvoering 25 bar met axiale kabeluitgang,
externe behuizing
1
Meetwaardesensor
2
Verbindingskabel
3
Externe behuizing
Afscherming hier aansluiten, aardklemmen extern op de behuizing conform
1)
de voorschriften aarden. De beide klemmen zijn galvanisch verbonden.
5 Op de voedingsspanning aansluiten
connect to Master
5 6 7
8
2
1)
2
4
1
3
27
