Elektronica - driedraads met IO-Link (2 x transistor of 4 ... 20 mA plus 1 x transistor)
8
Elektronica - driedraads met IO-Link (2 x transistor of 4 ... 20 mA plus 1 x transistor)
Voedingsspanning
Voed het instrument via een energiebegrensd circuit (vermogen max.
100 W) conform IEC 61010-1.
Gegevens voedingsspanning:
•
Bedrijfsspanning
– 12 ... 35 V DC
•
Toelaatbare rimpelspanning
– voor U
12 V DC (12 V < U
N
– voor U
24 V DC (18 V < U
N
Houdt rekening met de volgende extra invloeden voor de voedingsspan-
ning:
•
Lagere uitgangsspanning van het voedingsapparaat onder nomi-
nale belasting (bijv. bij een sensorstroom van 20,5 mA of 22 mA bij
storingsmelding)
•
Invloed van andere instrumenten in het circuit (zie belastingswaarde
in hoofdstuk "Technische gegevens" van de handleiding van het
betreffende instrument)
Verbindingskabel
Het instrument wordt met een standaard vier-aderige kabel zonder
afscherming aangesloten.
Aansluiting via M12 x 1-stekker
2
1
3
4
out 1

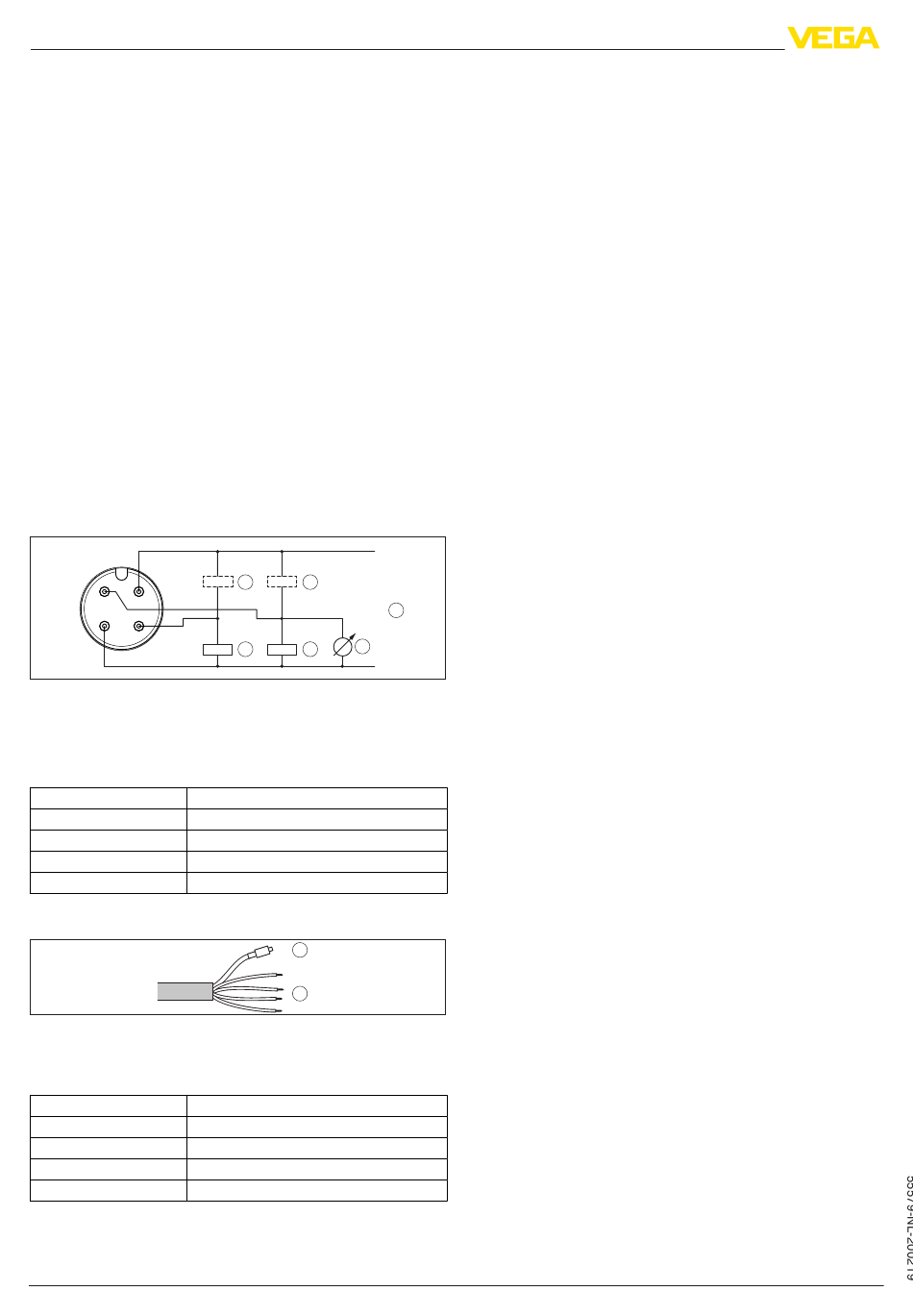

Fig. 18: Aansluitschema - driedraads met IO-Link (2 x transistor of 4 ... 20 mA plus
1 x transistor)
1
Voedingsspanning
2
PNP-schakelend
3
NPN-schakelend
4
Stroomuitgang
Contact connector
Functie/polariteit
1
Voedingsspanning/plus
2
Transistoruitgang 2 resp. stroomuitgang
3
Voedingsspanning/minus
4
Transistoruitgang 1 resp. IO-Link-poort
Aansluiting via directe kabeluitgang
Fig. 19: Aansluitschema - driedraads met IO-Link (2 x transistor of 4 ... 20 mA plus
1 x transistor)
1
Aders
2
Capillair met filterelement
Aderkleur
Functie/polariteit
Bruin
Voedingsspanning/plus
Wit
Transistoruitgang 2 of stroomuitgang
Blauw
Voedingsspanning/minus
Zwart
Transistoruitgang 1 resp. IO-Link-poort
12
< 18 V): ≤ 0,7 V
(16 ... 400 Hz)
B
eff
< 35 V): ≤ 1,0 V
(16 ... 400 Hz)
B
eff
+
3
3
out 2
4
2
2
-
2
1
1
