FC 300 Design Guide
•
Verwijder het LCP, de klemafdekking en de LCP-houder van de FC 30x.
•
Steek de MCB 105-optie in sleuf B.
•
Sluit de stuurkabels aan en bevestig de kabels met behulp van de bijgevoegde kabelklemmen.
•

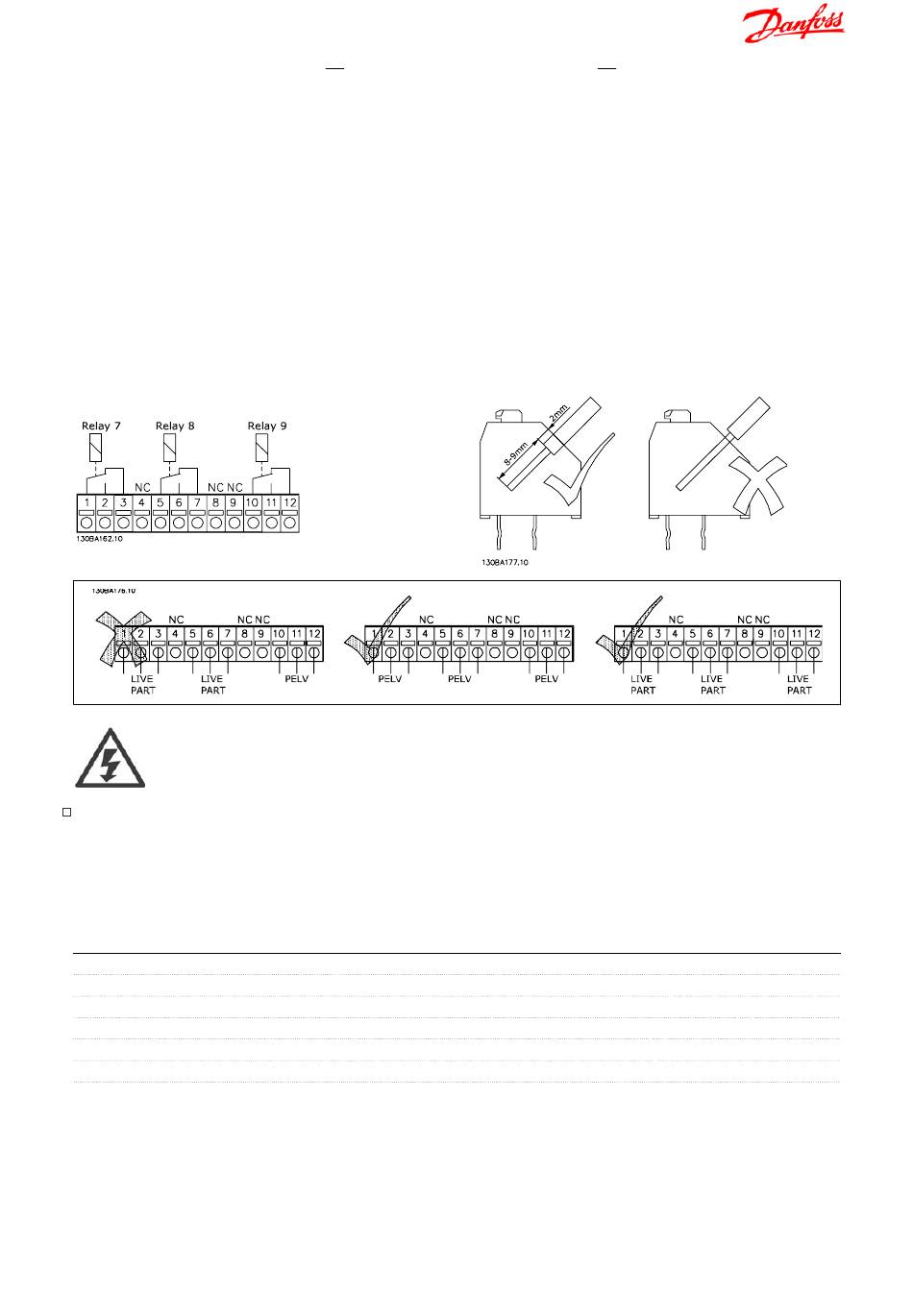

Zorg voor een juiste striplengte van de draad (zie onderstaande afbeelding).
•
Combineer geen spanningvoerende delen (hoge spanning) met stuursignalen (PELV).
•
Bevestig de vergrote LCP-houder en de vergrote klemafdekking.
•
Plaats het LCP terug.
•
Sluit de voeding aan op de frequentieomvormer.
•
Stel de relaisfuncties in via par. 5-40 [6-8], 5-41 [6-8] en 5-42 [6-8].
NB (Array [6] is relais 7, array [7] is relais 8 en array [8] is relais 9)
Combineer 24/48 V-systemen niet met systemen met hoge spanning.
24 V-backupoptie MCB 107 (optie D)
Externe 24 V DC-voeding
Een externe 24 V DC-voeding kan worden gebruikt als laagspanningsvoeding voor de stuurkaart en
eventuele geïnstalleerde optiekaarten. Hierdoor kan het LCP (incl. de parameterinstellingen) volledig
functioneren zonder aansluiting op het net.
Specificatie externe 24 V DC-voeding:
Bereik ingangsvermogen
Max. ingangsstroom
Gemiddelde ingangsstroom voor FC 302
Max. kabellengte
Belasting ingangscapaciteit
Inschakelvertraging
De ingangen zijn beveiligd.
Klemnummers:
Klem 35: - externe 24 V DC-voeding.
Klem 36: + externe 24 V DC-voeding.
Opties en accessoires
®
MG.33.B8.10 – VLT
is een geregistreerd handelsmerk van Danfoss
24 V DC ± 15 % (max. 37 V gedurende 10 s)
2,2 A
0,9 A
75 m
< 10 uF
< 0,6 s
125
