De verticuteermessen
monteren
1. Monteer een mes op de messenkooi
2. Monteer een groot afstandsstuk.
3. Keer de messen van de messenkooi niet om terwijl u
deze opnieuw aan de as monteert.
Opmerking: Als de messen zijn omgekeerd, worden
de gebruikte (afgeronde) messen gemengd met de
scherpe uiteinden van de messen die niet in gebruik
waren. Dit veroorzaakt onbevredigende prestaties
van de verticuteermessenkooi. Let goed op tijdens
het verwijderen van de verticuteermessen van de
messenkooi.
4. Monteer het volgende mes rechtsom zodat de
indexopening
(Figuur
opening van het eerste mes, en één mesvlak van de as
verschilt.

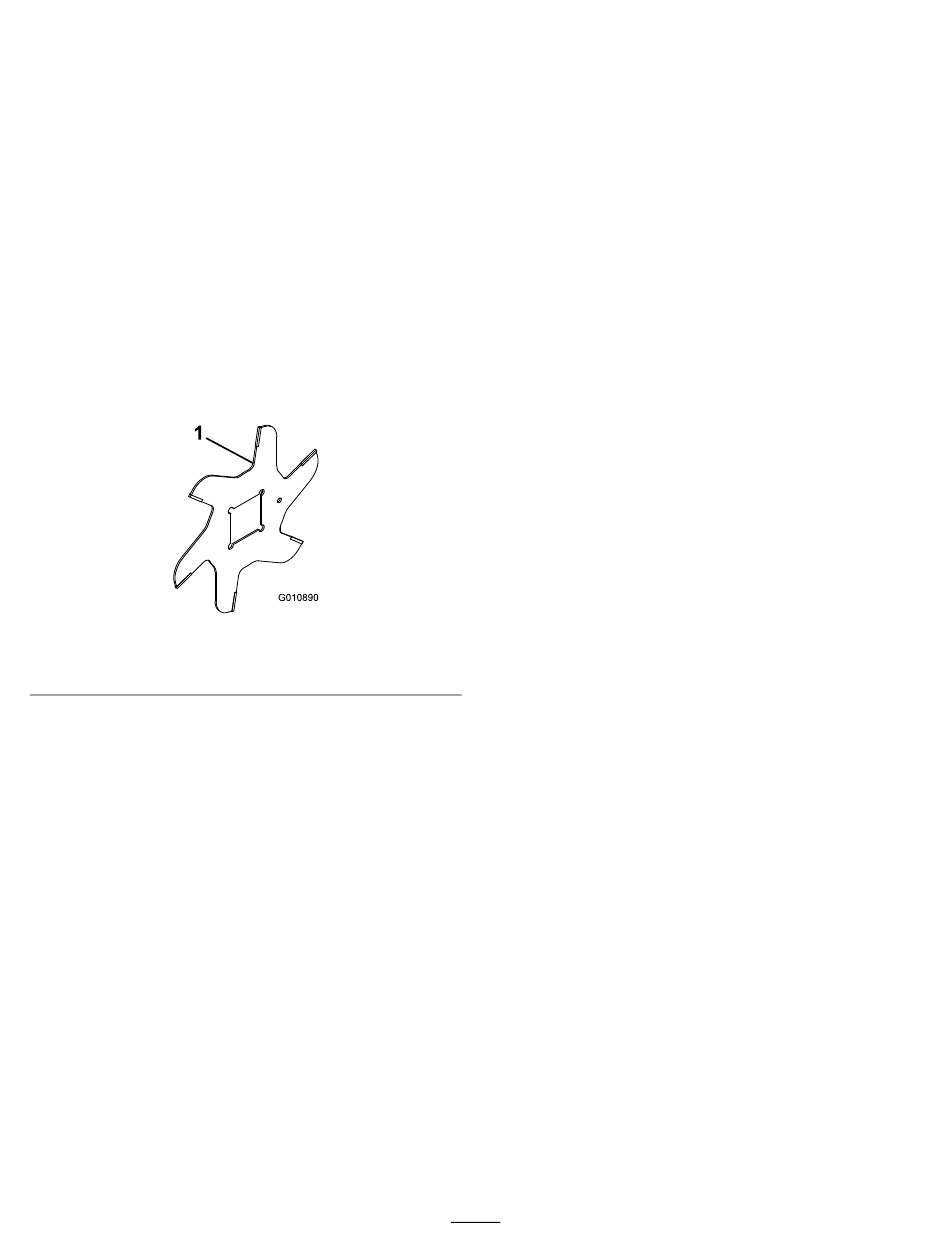

Figuur 18
1. Indexopening
5. Ga verder met het monteren van afstandsstukken
en messen op deze manier totdat alle messen zijn
gemonteerd.
Opmerking: Als alles juist is geplaatst, ziet de
mesvolgorde eruit als een schroefgang.
6. Monteer het kleine afstandsstuk op de as.
7. Breng blauwe Loctite 242 aan op de moer. Monteer de
moer op de as (met de aangedreven kant van de moer
richting het afstandsstuk) en draai de moer vast met
een torsie van 108,5 tot 135 N·m.
Onderhoud van de rol
Er zijn een revisieset voor de rol (onderdeel 114-5430) en een
gereedschapsset voor revisie van de rol (onderdeel 115-0803)
(Figuur
19) verkrijgbaar om de rol een onderhoudsbeurt te
geven. De revisiekit omvat alle lagers, lagermoeren en binnen-
en buitenpakkingen die nodig zijn om een rol te reviseren. De
gereedschapsset omvat alle werktuigen en montage-instructies
die nodig zijn om een rol aan te reviseren met de revisiekit.
Zie de onderdelencatalogus of neem contact op met uw
Toro-dealer als u hulp nodig heeft.
(Figuur
18).
18) niet is uitgelijnd met de
g010890
14
