Stuurwiel monteren
Benodigde onderdelen voor deze stap:
1
Stuurwiel
Procedure
Opmerking: Deze procedure is alleen van toepassing voor
modelnr. 07359TC.
1. Maak langs de openingen achteraan het stuurwiel de
borglipjes van de middenkap los, en neem de kap van
het stuurwiel
(Figuur
1. Stuuras
2. Stofkap
3. Stuurwiel
4. Gleuven van lipjes in
stuurwiel
2. Verwijder de borgmoer en de ring van de stuuras
(Figuur
3).
3. Lijn het stuurwiel uit met de spieën op de stuuras
(Figuur
3).
Opmerking: Plaats het stuurwiel zo op de as dat de
wielen van de machine recht naar voren wijzen wanneer
de dwarsbalk van het stuurwiel horizontaal is, met de
dikke spaak van het stuurwiel naar onderen.
4. Monteer de ring en de borgmoerdraden van de stuuras
(Figuur
3).
5. Draai de moer vast met een torsie van 24-29 N·m.
6. Lijn de borglipjes van de middenkap uit met de
openingen in het stuurwiel en druk de kap op het stuur
tot de borglipjes op hun plaats klikken
3).

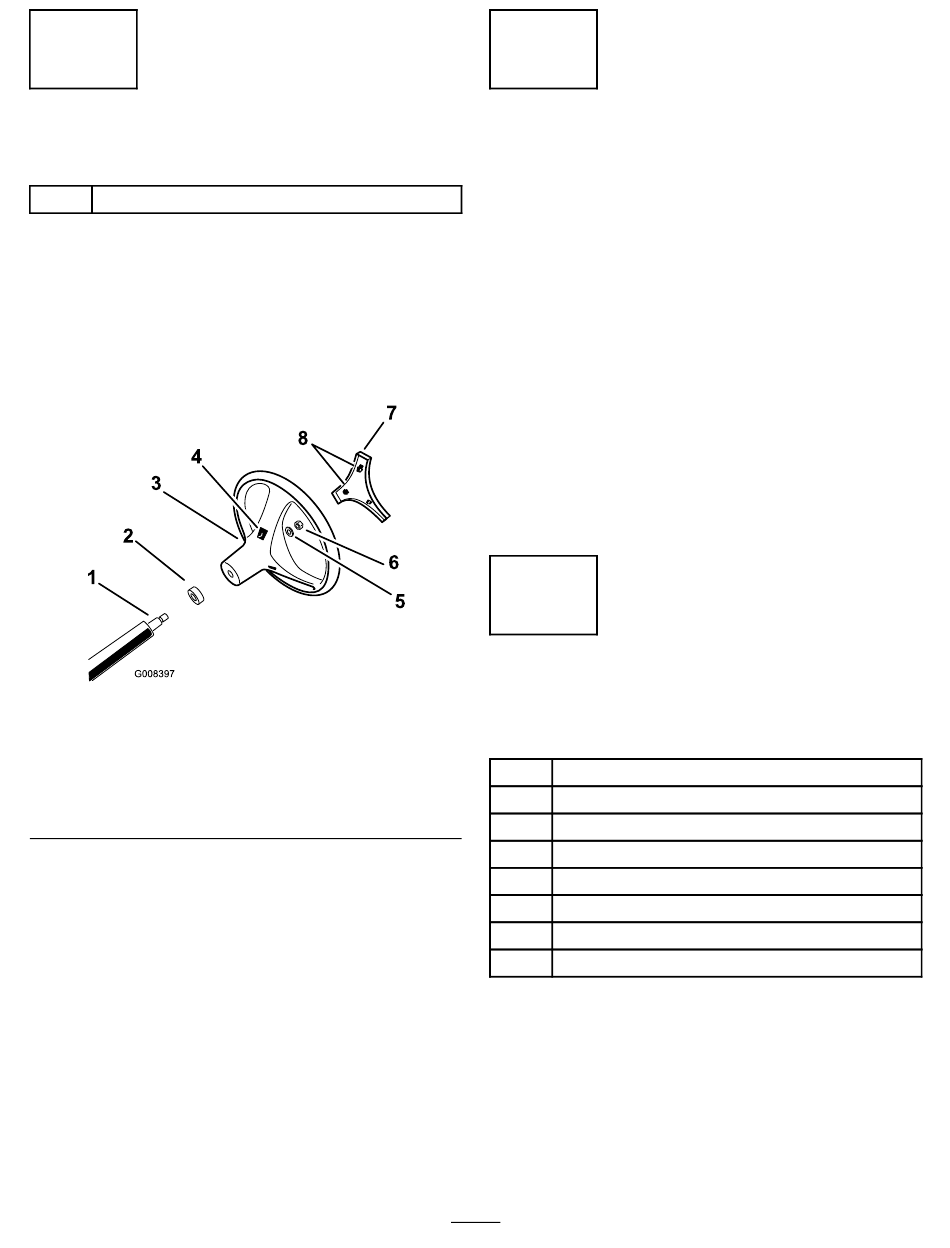

Figuur 3
5. Ring
6. Borgmoer
7. Middenkap
8. Opening (voor toegang tot
de lipjes van het stuurwiel)
(Figuur
2
Het peil van de vloeistoffen
en de luchtdruk in de banden
controleren
Geen onderdelen vereist
Procedure
1. Controleer het peil van de motorolie voor- en nadat
de motor de eerste keer wordt gestart; zie
motoroliepeil controleren (bladz.
2. Controleer het peil van de remvloeistof voordat de
motor de eerste keer wordt gestart; zie
controleren (bladz.
3. Controleer het oliepeil van de transaxle voordat
de motor voor het eerst wordt gestart; zie
Transaxle-oliepeil controleren (bladz.
4. Controleer de bandendruk; zie
controleren (bladz. 21)
3
Handleiding lezen en video
bekijken
Benodigde onderdelen voor deze stap:
1
Gebruikershandleiding
1
Gebruikershandleiding van de motor
1
Onderdelencatalogus
1
Veiligheidsinstructiemateriaal
1
Registratiekaart
1
Inspectieformulier
1
Kwaliteitscertificaat
2
Sleuteltje
Procedure
•
Lees de Gebruikershandleiding en de Gebruikershandleiding
van de motor.
•
Bekijk het veiligheidsinstructiemateriaal.
•
Vul de registratiekaart in.
•
Vul het Inspectieformulier in.
•
3).
Bekijk het Kwaliteitscertificaat
12
Het
20).
Remvloeistofpeil
20).
41).
Bandenspanning
