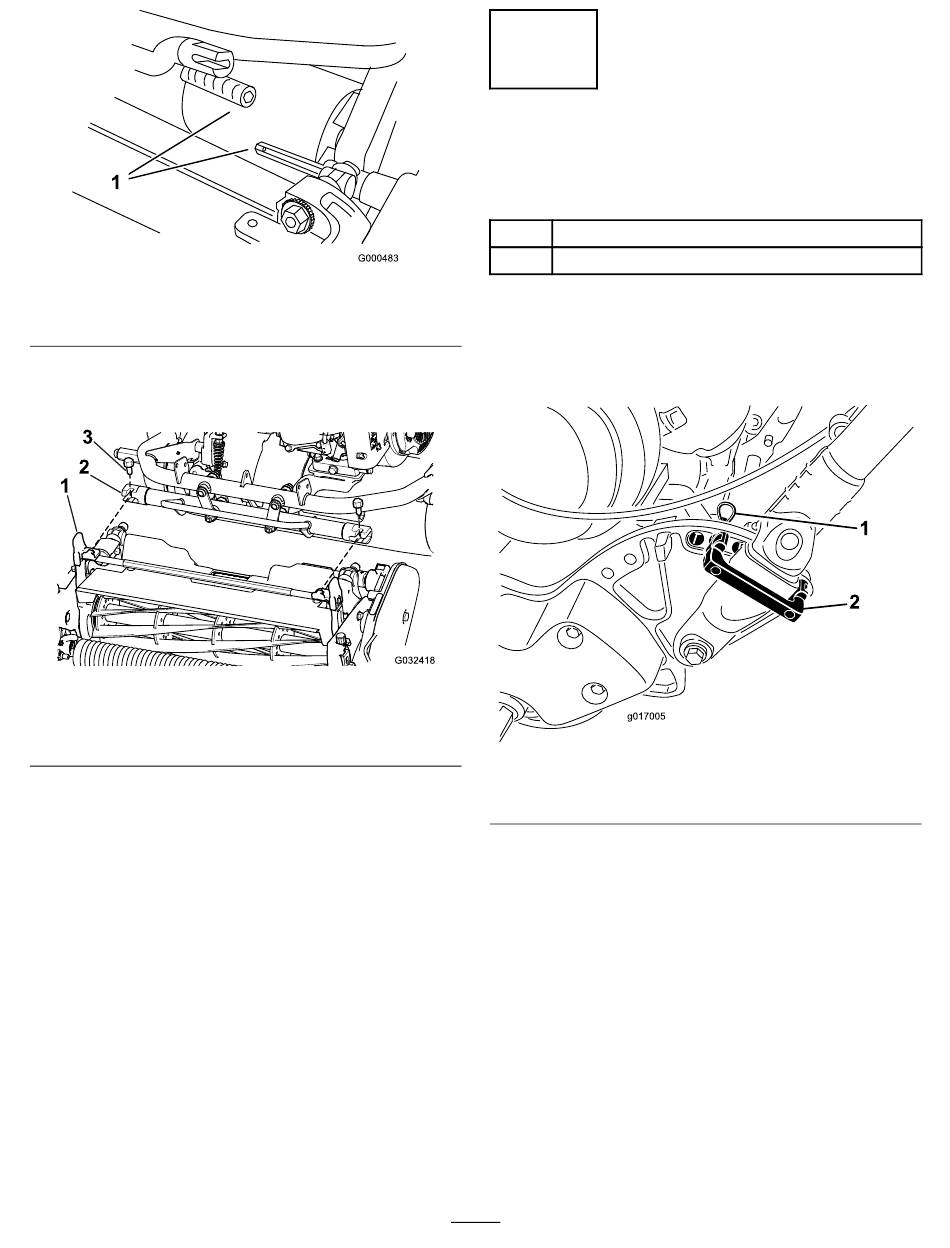

Figuur 6
1. Transmissiekoppeling
4.
Beweeg het frame van de tractie-eenheid
(Figuur
7) naar voren totdat deze contact maakt
met de draaiarmen van het maaidek.
Figuur 7
1. Draaiarmen van maaidek
2. Frame van tractie-eenheid
5.
Bevestig het frame van de tractie-eenheid aan
de draaiarmen van het maaidek met (2) 3/8" x
¾" bouten
(Figuur
Opmerking:
Om het maaidek te verwijderen
zet u gewoon de (2) 3/8" x ¾" bouten anderhalve
slag los. Vervolgens draait u de draaiarmen
naar buiten.
6.
Druk de kickstandaard naar beneden om
de veerbelaste borgpen vrij te zetten en
de kickstandaard omhoog te draaien in de
opslagstand.
3. Bouten
7)
3
De handgreepbevestigin-
gen monteren
Benodigde onderdelen voor deze stap:
2
Handgreepbevestiging
2
R-pen
g000483
Procedure
1.
Ondersteun de handgreep en verwijder de
kabelbinders waarmee de handgreepklemmen
aan de zijplaten zijn bevestigd
g032418
1. R-pen
2.
Draai de handgreep in de gewenste gebruiks-
stand en breng een handgreepbevestiging over
de handgreepklem en in de overeenkomende
openingen van de zijplaat
3.
Borg de positie van de klem met een borgpen
(Figuur
8).
4.
Herhaal deze procedure aan de andere kant
van de handgreep.
5.
Stel de handgreep af op de gewenste hoogte;
raadpleeg
(bladz.
19).
Opmerking:
met de handgreep in de laagste stand.
De machine wordt doorgaans gebruikt met
de handgreep tot de maximale hoogte
uitgeschoven.
10
(Figuur
Figuur 8
2. Handgreepbevestiging
(Figuur
Hoogte van handgreep instellen
De machine wordt geleverd
8).
g017005
8).
