ES 2070 TV
Externe aansturing
Bij de externe aansturing heeft het centraalstuurventiel slechts 1 impuls op de klemmen 5-7
(resp. 14-16, 23-25) nodig, om de complete regeneratiecyclus te doorlopen. De afzonderlijke
regeneratietijden worden in de regel op een schakelwals in het centraalstuurventiel ingesteld. Dezelfde
tijden moeten aanvullend in programmastap 13 ingevoerd worden, om het regeneratieverloop in de
besturing te kunnen volgen. Een exacte synchronisatie tussen het centraalstuurventiel en weergave op
de besturing is echter niet mogelijk.
Pulslengte instelbaar
Fase1
Regeneratie start

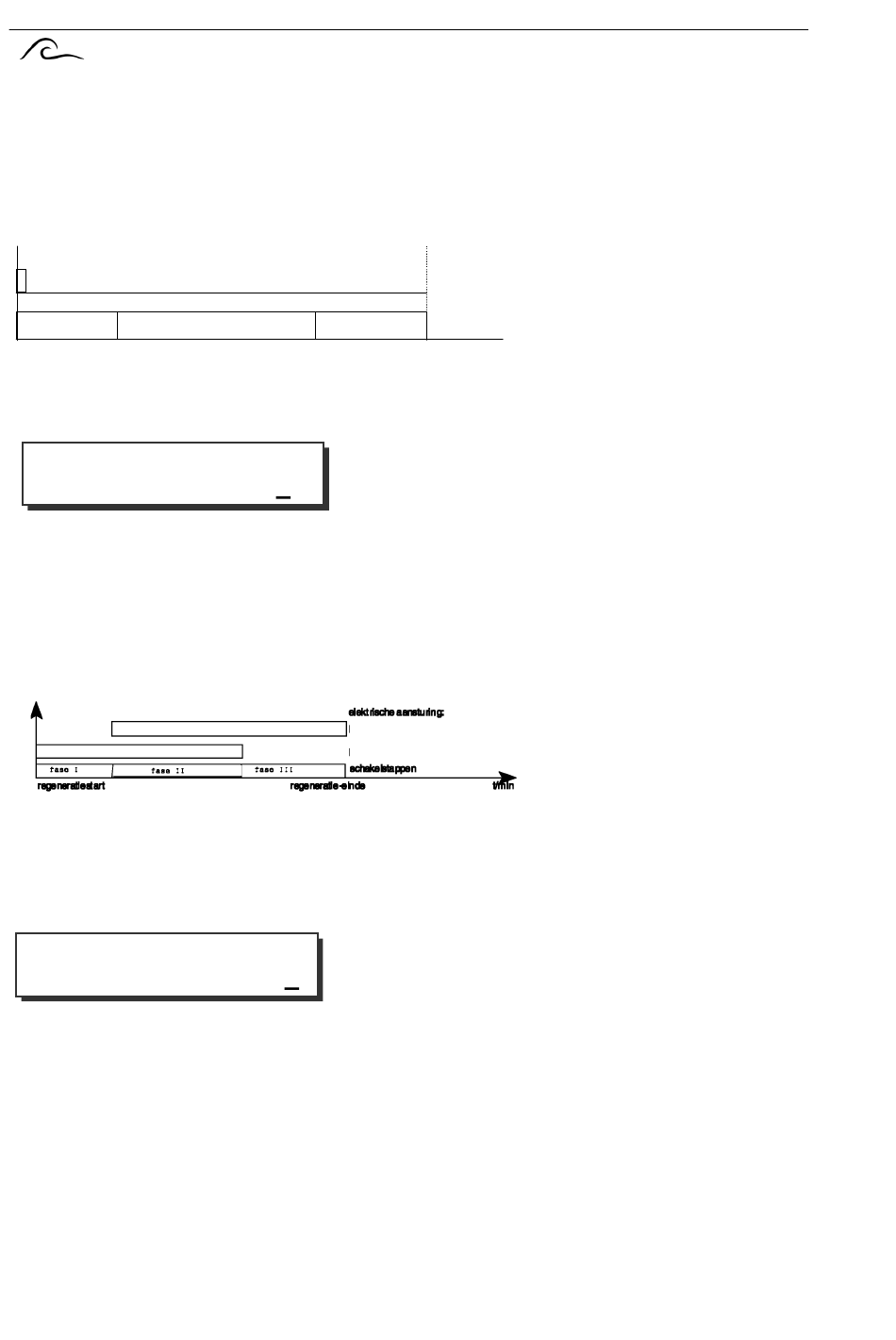

Voorbeeld 5-stappenventiel met externe aansturing
EURO - besturing
Stap nr:
Spoelen
Bij de EURO - besturing wordt het centraalstuurventiel met behulp van 2 magneetkleppen in de
verschillende regeneratiefase gestuurd. De aansluiting van de beide kleppen geschiedt op de klemmen
5-7 en 8-10 (resp. 14-16 en 17-19, 23-25 en 26-28).
Bij duplo of triplo filterinstallaties in wisselschakeling kan door het openen van een van de kleppen,
klemmen 8-10 (resp. 17-19, 26-28) een voorspoelen van 1 tot 99 minuten van het
stand-by filter, alvorens deze in bedrijf wordt genomen, plaats vinden.
Bij ingaven van de waarde 0, vindt geen voorspoelen plaats.
Voorbeeld aansturing EURO
ATTENTIE : Deze stap is niet programmeerbaar indien de doorstroom afhankelijk mode is ingeschakeld
(stap 1..3 op Ja).
11. Aantal van de ventiel-schakelstappen
Stap nr:
Schakelstap
Centraalstuurventielen en pilotverdelers worden in 2 tot 9 stappen uitvoeringen aangeboden. In deze
programmastap geeft U het aantal van de schakelstappen op, indien U de cursor op de
overeenkomstige waarde brengt.
ATTENTIE! Fabrikanten van centraalstuurventielen beschrijven hun product vaak als een 5-
stappenventiel met 4 schakelstappen, daar men in de stap chemicaliën aanzuigen twee functies
onderscheidt: chemicaliën met drijfwater aanzuigen en langzaam naspoelen (drijfwater). Geef het aantal
schakelstappen aan via de toets "# ".
Wijzigen en oproepen van de basiswaarden
Fase2
Fase3
10.3
2m
11.1
4
Elektrische Ansteuerung
Schakelstappen
Regeneratie einde
30
