Ultrasone time-of-flight sensor
Inhoudsopgave
Installatie
• Twee sensoren incl. verbindingskabels
• Steeksleutel (sensor 13 mm)
• Schroevendraaier
Procedure:
1.

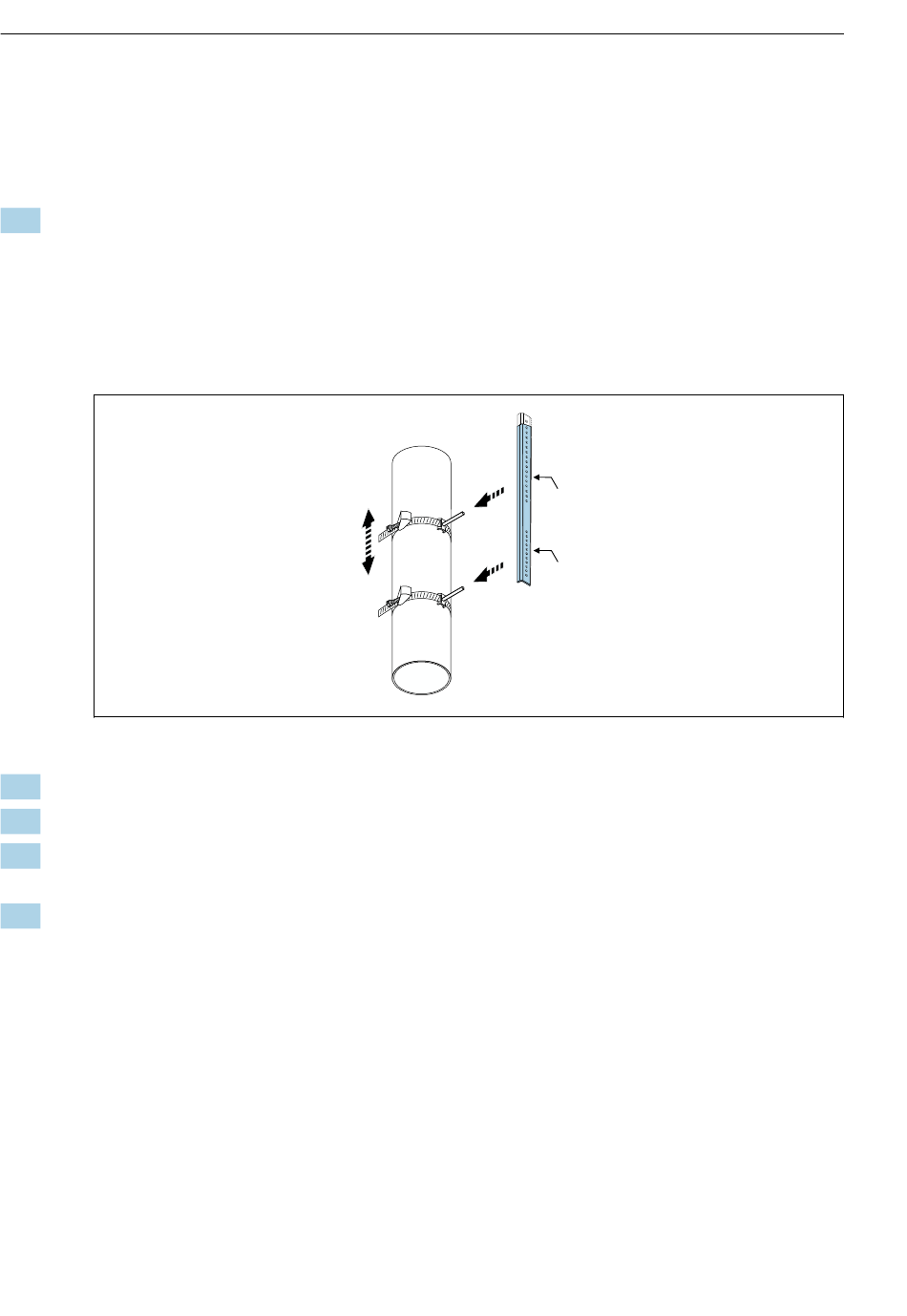

Plaats de bevestigingsbanden gebruik makend van de montagerail [alleen DN50 tot 600
(2 tot 24"), voor grotere diameters, meet de afstand tussen het midden van de
bevestigingsbouten direct]: plaats de montagerail met het gat gemarkeerd met de letter
(uit de Parameter Resultaat sensor afstand / meethulp) over de montagebouw van
bevestigingsband 1 die al vast is bevestigd.. Plaats de instelbare bevestigingsband 2 en
positioneer de montagerail met het gat gemarkeerd met de numerieke waarde over de
montagebout.
20
Bepaal de afstand conform de montagerail (bijv. G22)
2.
Zet de bevestigingsband 2 vast zodat deze niet kan verglijden.
3.
Verwijder de montagerail van de montagebout.
4.
Plaats de sensorhouders over de afzonderlijke montagebouten en zet deze vast met de
borgmoer.
5.
Schroef de montagerailhouders op de sensorhouder.
32
Proline Prosonic Flow P
22
G
A0043384
