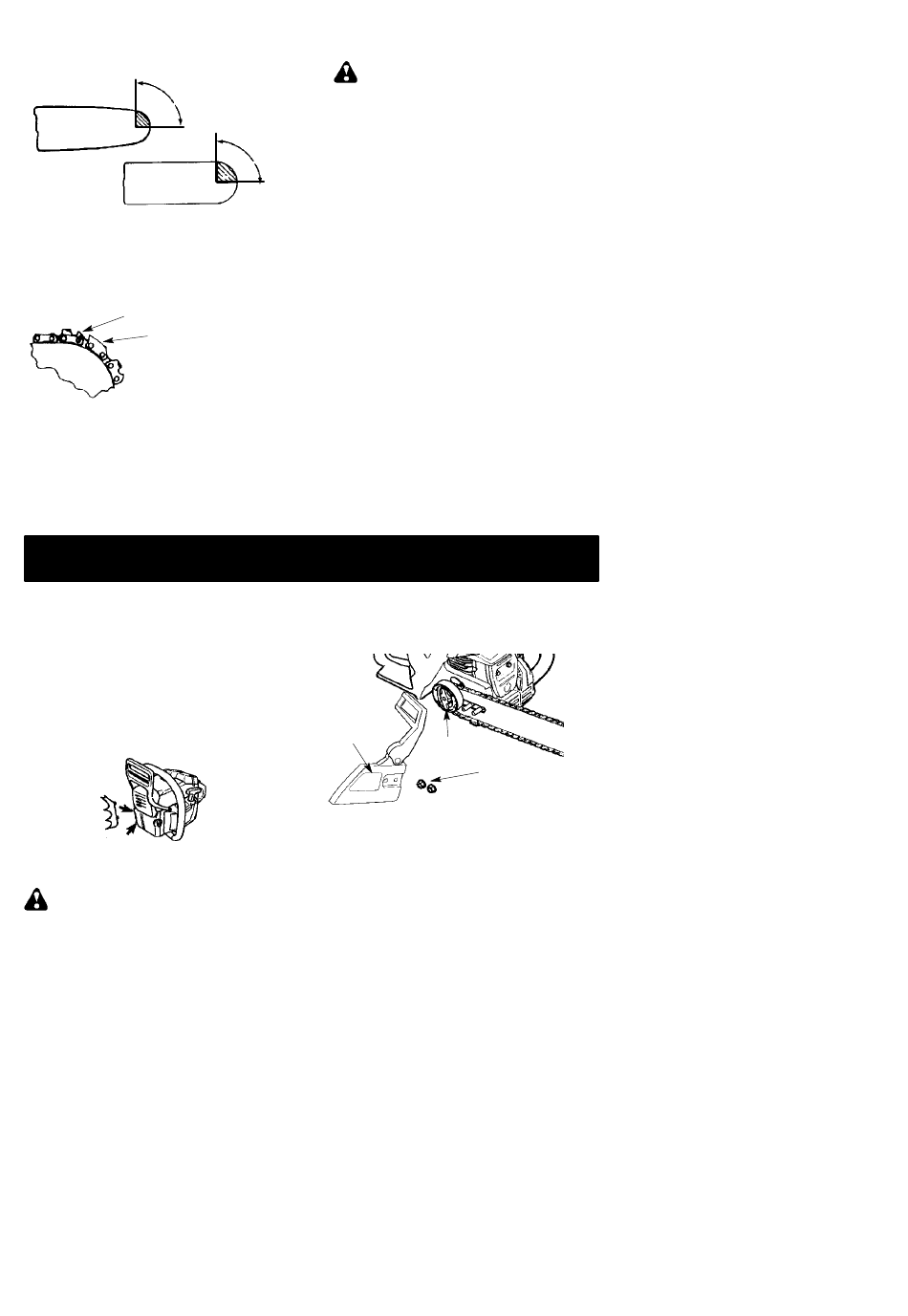

S Zaagblad voor gereduceerde terugslag
(Reduced- -Kickback Guide Bar), ontwor-
pen met een uiteinde met een kleine straal
die de afmetingen van de gevarenzone
verkleint op het uiteinde van het zaagblad.
Gevaren-
zone
Uiteinde met
grote straal
op zaagblad
S Lage- -terugslagketting
Chain), ontworpen met een geprofileerde
dieptemeter en verbinding met stootplaat
die de terugslagkracht afbuigt en het hout
geleidelijk de zaag invoert.
Lage- -terugslagketting
Geprofileerde dieptemeter
Uitgestrekte verbind-
ing met stootplaat
buigt terugslagkracht
af en voert het hout
geleidelijk de zaag in
S Handbeschermplaat, ontworpen om de kans
te verkleinen dat uw linkerhand in aanraking
komt met de ketting wanneer uw hand van
de voorste handgreep afschiet.
S Positie van de handgrepen aan voor- - en
achterkant, ontworpen met afstand tussen
de handgrepen en "in lijn" met elkaar. De
spreiding en "in line"- -positie van de han-
den die door dit ontwerp wordt geboden
Tijdens de montage dienen beschermende
handschoenen (niet meegeleverd) te worden
gedragen.
DE STOOTPUNT BEVESTIGEN
(Indien nog niet aangebracht)
De stootpunt kan worden gebruikt als een
draaipunt bij het zagen.
1. Draai de kettingremmoeren en de kettin-
grem los en verwijder deze van de zaag.
2. Bevestig de stootpunt met de twee
schroeven op de aangegeven manier.
HET ZAAGBLAD & KETTING AAN-
BRENGEN
(Indien nog niet aangebracht)
WAARSCHUWING
zaag gemonteerd heeft ontvangen, dient u
elke stap van de montage te controleren.
Wanneer u de ketting hanteert, dient u altijd
handschoenen te dragen. De ketting is
scherp en zelfs wanneer deze niet beweegt
kunt u zich eraan snijden!
werken samen en geven balans en weer-
stand bij het sturen van het draaipunt van
de zaag terug aan de gebruiker bij het op-
treden van terugslag.
WAARSCHUWING
Uiteinde met
TROUW NIET OP DE IN UW ZAAG INGE-
kleine straal
BOUWDE APPARATUUR. U MOET DE
op zaagblad
ZAAG OP DE JUISTE WIJZE EN VOOR-
ZICHTIG GEBRUIKEN OM TERUGSLAG
Gevaren-
TE VOORKOMEN. Gereduceerde terugs-
zone
lag- -zaagblads en laagterugslag- -zaagket-
tingen reduceren de kans op, en de kracht
van terugslag en worden aanbevolen. Uw
zaag is uitgerust met een laagterugslag- -ket-
(Low- -Kickback
ting en - -beugel als onderdeel van de oor-
spronkelijke uitrusting. Reparaties op een
kettingrem moeten door een erkende servi-
cedealer worden uitgevoerd. Breng uw ap-
paraat naar de plaats van aankoop indien bij
een servicedealer aangeschaft, of naar de
dichtstbijzijnde erkende hoofd- -servicedeal-
er.
S Contact aan het uiteinde kan in sommige
gevallen een bliksemsnelle omgekeerde
REACTIE tot gevolg hebben, waarbij het
zaagblad omhoog en terug naar de ge-
bruiker wordt gestoten.
S Het vastklemmen van de zaagketting
langs de bovenkant van het zaagblad kan
ertoe leiden dat het zaagblad snel wordt
teruggeduwd naar de gebruiker.
S Elk van deze reacties kan ertoe leiden dat
u de controle over de zaag verliest en re-
sulteren in ernstig letsel. Vertrouw niet vol-
ledig op de veiligheidsinstellingen die in uw
zaag zijn ingebouwd.
MONTAGE
1. Draai de kettingremmoeren en de kettin-
grem los en verwijder deze van de zaag.
2. Verwijder het plastic afstandstuk voor
verscheping (indien aanwezig).
Kettin-
grem
3. Om de spanning van de ketting af te stel-
len wordt een stelpen en –schroef ge-
bruikt. Bij het monteren van het zaagblad
is het zeer belangrijk dat de pen, op de
stelschroef, op één lijn ligt met een ope-
ning in het zaagblad zodat deze daarin
: Indien u de
past. Door de schroef te draaien be-
weegt de stelpen naar boven en bene-
den in de schroef. Bepaal eerst de posi-
tie van deze stelschroef voordat u begint
met het bevestigen van het zaagblad
aan de zaag. Raadpleeg de onderstaan-
de afbeelding.
25
:
VER-
Koppelings-
trommel
Kettingrem-
moeren
