Bedieningsorganen en indicatoren (vervolg)
1
2
3
4
<De onderkant van het toestel>
COMPACT AUDIO SYSTEM
230 V
50 Hz 40 W
~
SERIAL NO.
SHARP CORPORATION
NEDERLANDS
N-4
MODEL NO. XL-3000H
1
2
3

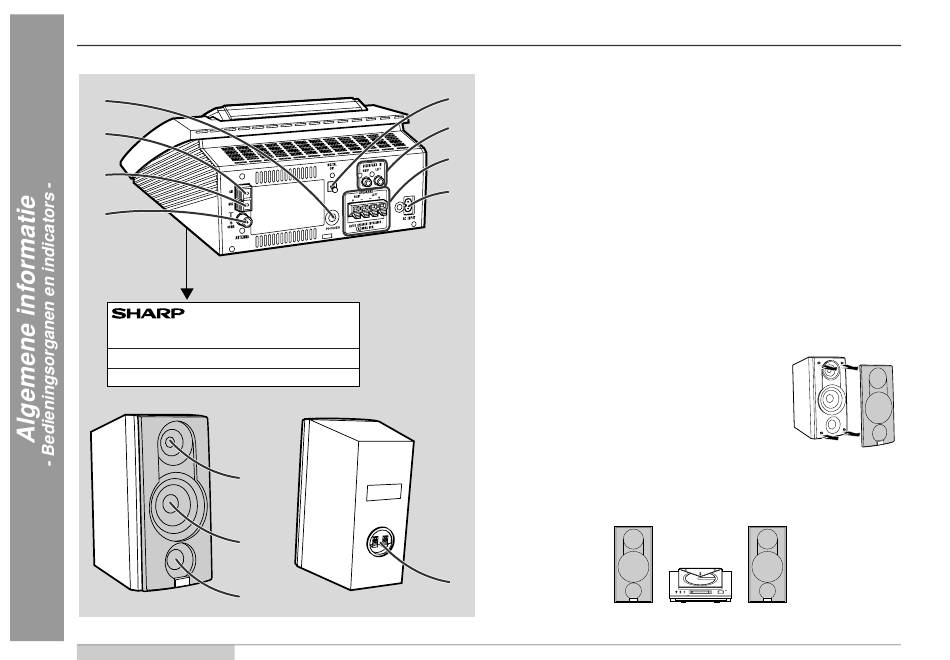

„ Achterpaneel
5
1. Aansluiting hoofdtelefoon . . . . . . . . . . . . . . . . . . . . . . . . . . 30
2. AM antenne-aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . 6, 7
6
3. Antenne aard-aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . 6, 7
4. 75 Ohm FM antenne-aansluiting . . . . . . . . . . . . . . . . . . . . 6, 7
7
5. Digitale CD-uitgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
6. Video/externe apparatuur (audiosignaal)
8
ingangsaansluitingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
7. Luidspreker-aansluitingen . . . . . . . . . . . . . . . . . . . . . . . . 6, 7
8. Wisselstroom ingangsaansluiting . . . . . . . . . . . . . . . . . . 6, 7
„ Luidsprekersysteem
1. Tweeter
2. Woofer
3. Bassreflexkanaal
4. Luidsprekeraansluitingen
De grilles van de luidsprekers zijn afneembaar:
Er mag niets in aanraking komen met de luid-
spreker-membranen wanneer u de grilles van de
luidsprekers haalt.
Opstellen van het luidsprekersysteem:
Er is geen verschil tussen de linker en de rechter luidspreker.
Linkerluidspreker
4
Referentiepagina
Rechterluidspreker
