Elektrische aansluiting
3

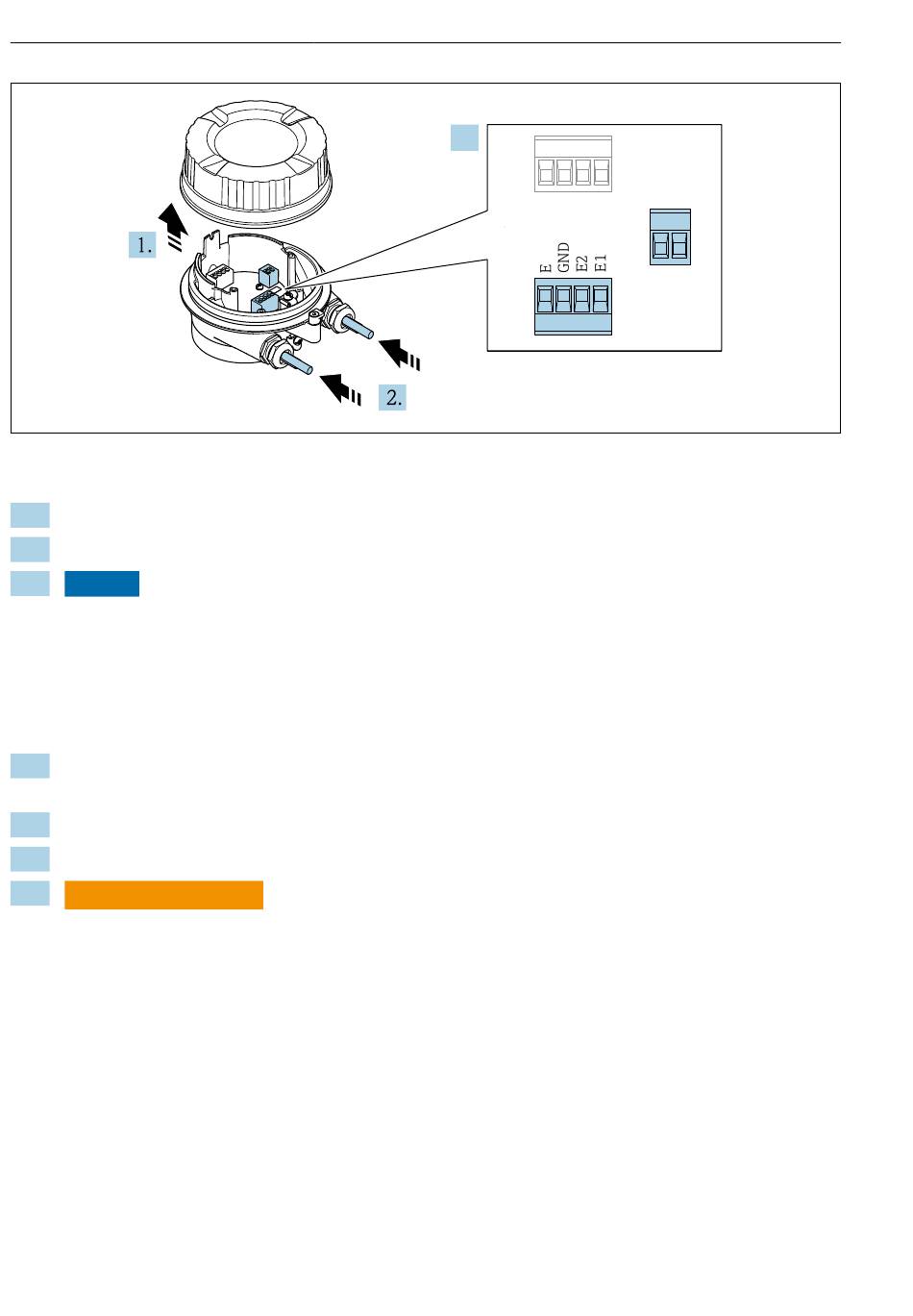

Sensor: aansluitmodule
1.
Maak de borgklem van de behuizing los.
2.
Schroef het deksel van de behuizing en verwijder deze.
3.
LET OP
Voor conduit-verlengingen:
‣
Plaats de O-ring op de kabel en druk deze voldoende terug. Bij het plaatsen van de
kabel moet de O-ring buiten de conduit-verlenging liggen.
Druk de kabel door de kabelwartel. Verwijder de afdichting van de kabelwartel niet,
teneinde een goede afdichting te waarborgen.
4.
Strip de kabel en de aders. Plaats adereindhulzen in geval van soepele aders
(Verweisziel existiert nicht, aber @y.link.required=' t rue' )
5.
Sluit de kabel aan conform de klembezetting .
6.
Zet de kabelwartels stevig vast.
7.
WAARSCHUWING
L
De beschermingsklasse van de behuizing kan in gevaar komen vanwege
onvoldoende afdichting van de behuizing.
‣
Schroef de schroeven vast zonder gebruik van smeermiddel. De schroefdraad op het
deksel is behandeld met een droog smeermiddel.
Ga in omgekeerde volgorde te werk om de sensor weer te assembleren.
22
3.
37
4
7
5
.
Proline 800 Radiotelefoon
42 41
A0032103
