BESCHRIJVING EN GEBRUIK VAN HET TOESTEL
INFORMATIE OVER HET GEBRUIK VAN DE ACVMAX
Het ACVMax-regelsysteem is flexibel en gebruiksvriendelijk. Het controleert en regelt de werking van de
ketel voor een optimaal rendement. De ACVMax waakt over de vertrek-, retour- en rookgastemperaturen
en controleert de ontsteking, de gasklep en de ventilator. Het systeem gebruikt deze informatie om het
verwarmingsregime aan te passen en de temperatuur op de ingestelde waarde te houden. De ACVMax
biedt talrijke geavanceerde bedieningsopties die voor verschillende toepassingen geprogrammeerd
kunnen worden en zo de ketel optimaal kunnen laten renderen:
•
Twee kringen voor centrale/zoneverwarming (CV) met een specifiek regelsysteem.
•
Een kring voor sanitair warm water (SWW) met optionele prioriteit.
•
Een voorziening voor de detectie en de regeling van de temperatuur van de installatie met
optionele temperatuurvoeler.
•
Een cascadefunctie die de gelijktijdige werking van maximaal vier Prestige-ketels in één installatie
mogelijk maakt.
•
Een Modbus-interface die zorgt voor de integratie in gebouwbeheersystemen
Deze geavanceerde functies kunnen na het invoeren van een toegangscode via het menu Installateur
geregeld worden. Zie "Code van de installateur toegang", op blz. 5 voor meer informatie.

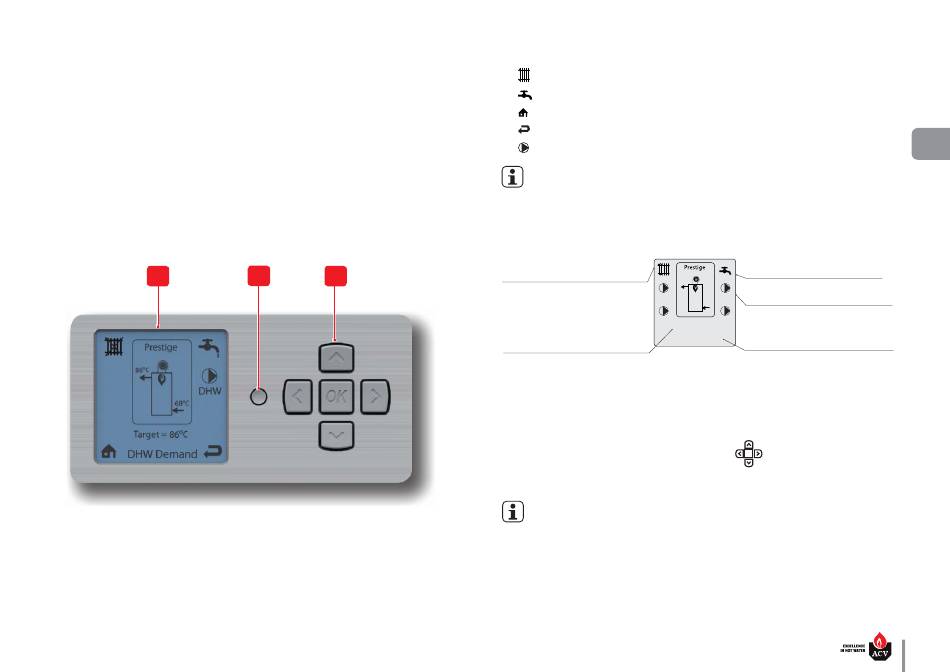

BESCHRIJVING VAN BEDIENINGSBORD EN SCHERM
1
1.
LCD-scherm ACVMax - Dit is de interface voor de instelling van de ketel, waarop ook de waar-
den in bedrijf, de foutcodes en de status van de ketel weergegeven worden. Deze instelinterface
maakt gebruik van een aantal schermen en menu's die informatie en/of iconen bevatten. De
belangrijkste iconen worden hierna in detail besproken.
2.
Toets installateur - Toets waarmee de installateur zich toegang kan verschaffen tot de menu's van
de instelinterface om het systeem te configureren.
3.
Pijltjestoetsen en toets OK - Toetsen voor de navigatie in de schermen van de ACVMax, voor de
instelling van de ketel en installatie, voor de wijziging (verhoging/verlaging) van de weergege-
ven waarden, voor de bevestiging van de gekozen instellingen en voor de toegang tot de functie
Snel instellen. De toets OK dient ook gebruikt te worden voor het resetten van de ketel als deze in
storing is gegaan (volg de instructies op het scherm).
2
3
Instellingen en parameters - ACVMax: 660Y2800 • C
Belangrijkste iconen op het ACVMax-scherm
Centrale verwarming - wijst op de aanwezigheid van informatie over de verwarmingskring (CV).
Sanitair Warm Water - wijst op de aanwezigheid van informatie over de SWW-kring.
Home - om naar het hoofdscherm terug te keren.
Terug - om naar het vorige scherm terug te keren.
Pomp - wijst op dat een pomp actief is.
Voor meer informatie over het gebruik van het ACVMax bedieningsbord, raadpleegt u de
installatie-, gebruiks- en onderhoudshandleiding die bij het toestel wordt geleverd.
BESCHRIJVING VAN HET HOOFDSCHERM
Icoon radiator: wijst op de ontvangst
van een aanvraag voor de verwarmings-
kring (CV). Een cijfertje 1 of 2 geeft aan
1
welke CV-aanvraag actief is.
2
84°C
Basisinformatie: De gebruiker kan met
CV
behulp van de pijltjestoetsen naar LINKS/
RECHTS tussen de gegevens navigeren en
de ingestelde temperatuur, retourtempe-
P3
Regelwaarde = 85°C
ratuur, aanvoertemperatuur, SWW-tem-
peratuur, buitentemperatuur en installa-
Toestel beveiliging
tietemperatuur raadplegen.
CODE VAN DE INSTALLATEUR TOEGANG
Dankzij de specifieke code "54" kan de installateur zich toegang verschaffen tot verschillende
configuratieschermen om talrijke parameters in te stellen en de werking van de ACVMax aan te passen
aan de configuratie van de installatie
Voor de navigatie op het scherm moeten de pijltjestoetsen
bevestigd worden door op de toets OK te drukken.
Om een waarde te vergroten/te verkleinen, dient u op de pijltjestoetsen OMHOOG/OMLAAG of LINKS/
RECHTS te drukken.
Algemene opmerkingen
•
Na het invoeren van de code installateur heeft de installateur 30 minuten de tijd om te
configureren. Na deze 30 minuten moet de code opnieuw ingevoerd worden om verder
te kunnen configureren.
•
Als de eindgebruiker zich met de code van de installateur toegang verstrekt tot
parameters die voorbehouden zijn voor de installateur, en als hij wijzigingen uitvoert die
tot een storing van de installatie leiden, zullen garantieclaims als ongeldig beschouwd
worden.
Icoon kraan: wijst op de ontvangst van
een aanvraag voor Sanitair Warm Water
(SWW).
Iconen pompen: tonen welke circulatie-
pompen actief zijn.
SWW
61°C
P4
Status: toont de huidige bedrijfsmodus
van de ketel. Zie "Statusberichten", op
blz. 63.
, de gekozen instellingen kunnen
OK
EN
FR
NL
ES
IT
DE
PL
RU
nl
5
