Installatie-instructie
Document versie:
1.1
Product:
TZ8000/6015-c
Omschrijving:
OCC | Gateway R2 v1.1

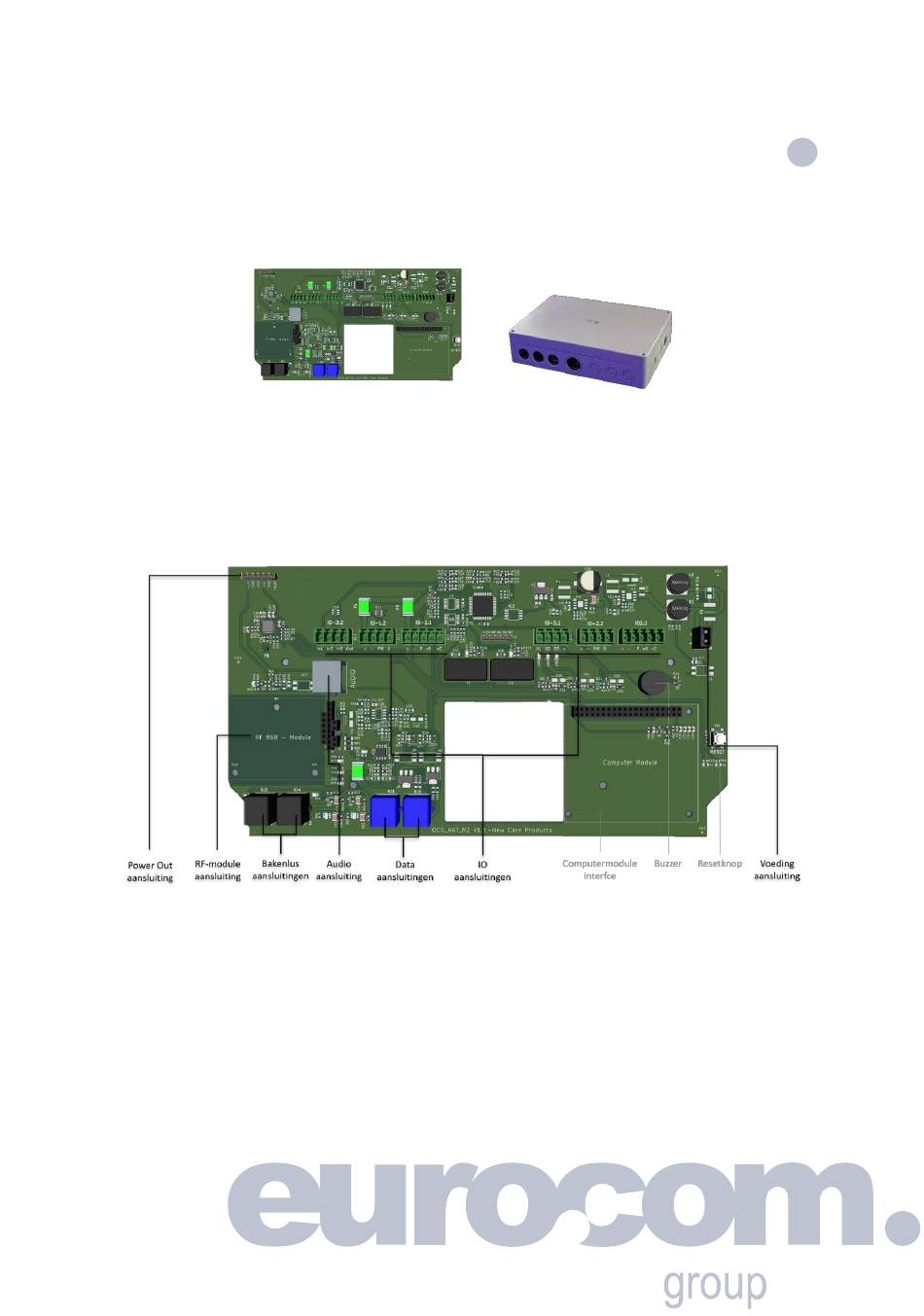

Afbeeldingen:
Aansluitingen
De OCC | Gateway bevat de volgende aansluitingen:
Voor het installeren van een OCC | Gateway zijn aansluitschema's beschikbaar op de volgende
pagina's.
Bovenaanzicht
Zijaanzicht
Advertenties
Samenvatting van Inhoud voor EUROCOM TZ8000/6015-c
- Pagina 1 Installatie-instructie Document versie: Product: TZ8000/6015-c Omschrijving: OCC | Gateway R2 v1.1 Afbeeldingen: Bovenaanzicht Zijaanzicht Aansluitingen De OCC | Gateway bevat de volgende aansluitingen: Voor het installeren van een OCC | Gateway zijn aansluitschema’s beschikbaar op de volgende pagina’s.
- Pagina 2 Aansluitschema’s Voeding De OCG_HAT_R2 is voorzien van een vergrendelbare voedingsaansluiting. Hierop kan een 24V DC- adapter worden aangesloten. Code Type Functie Opmerkingen Molex 2P Power Power 24V DC Power 3,75A gezekerd Power Out Connector De OCG_HAT_R2 is voorzien van de mogelijkheid om eenvoudig de voedingsspanningen te controleren voor service doeleinden.
- Pagina 3 SANRF_A SANRF_B Output 1 Led sturing Output 2 Led sturing Output 3 Led sturing Terminal TX Data Naar Computer Module Power Baken lus aansluitingen De OCG_HAT_R2 is voorzien van 2 baken lus aansluitingen waarop maximaal 3 bakens kunnen worden aangesloten. De voeding is schakelbaar en begrenst. Code Type Functie...
- Pagina 4 DATA aansluitingen De OCG_HAT_R2 is voorzien van twee SAN aansluitingen voor bedrade componenten. Code Type Functie Opmerkingen RJ1 / RJ5 RJ-12 DATA (SAN) Niet aangesloten Niet aangesloten Power 24V DC (Output) Power 1.000 mA max. SAN data B Digitaal IO SAN data A Digitaal IO IO-aansluitingen...
- Pagina 5 Code Type Functie Opmerkingen IO3.1 Relais 2 Output 1 Output 2 Output 3 Power GND geschakeld Installatievoorwaarden Voor het correct functioneren van de OCC | Gateway, voor het kunnen plegen van onderhoud en voor het aanspraak kunnen maken op garantie moet de installatie van de OCC | Gateway aan de volgende voorwaarden voldoen: Algemeen Onze leveringsvoorwaarden (NLdigital) en de overige voorwaarden gesteld in...
- Pagina 6 Let op: Deze voorboormal dient vanuit het originele document afgedrukt te worden op A4 formaat. Voor uitgebreidere specificaties verwijzen we u graag door naar de Technische specificaties op ons Self Service Desk: https://eurocom-group.topdesk.net Meer handleidingen, installatie-instructies en product sheets zijn te vinden op www.eurocom-...
- Pagina 7 Tekening behuizing OCC | Gateway R2 v1.1 Let op: Deze tekening is niet op ware grootte.
- Pagina 8 Voorboormal OCC | Gateway R2 v1.1 LET OP: Alleen op ware grootte bij afdrukken van het originele document op A4 formaat. 180 mm...
