ZA-9120TU

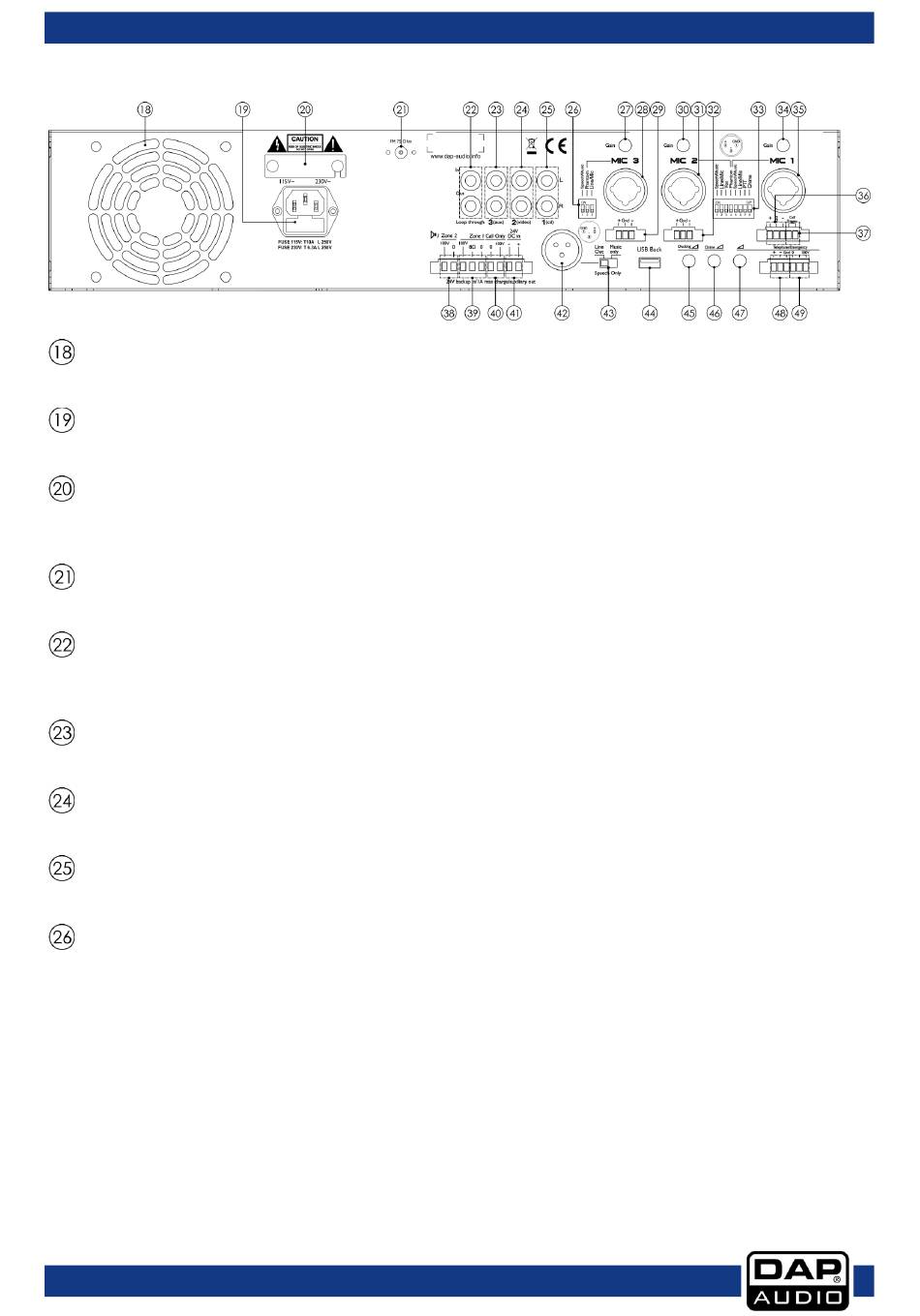

Achterzijde
Ventilator
Blokkeer de luchtopening niet.
IEC-voedingsaansluiting 230 V AC + zekering T5AL/250 V
Sluit het apparaat aan op netspanning.
AC-selectie
Voordat u uw ZA-9120TU op het lichtnet aansluit, moet u eerst controleren of de keuzeschakelaar op
het juiste voltage is ingesteld voor uw land. Raadpleeg bij twijfel een technicus.
75 Ω FM-antenneaansluiting
Sluit hier uw FM-antenne aan.
Loop-through RCA IN/OUT
Met de loop-through-aansluitingen kunnen externe geluidsverwerkingsapparaten worden
aangesloten tussen de voorversterker en de eindversterker.
Aux – RCA IN
Hierop kunt u een extra signaalbron aansluiten. De knop Source (10) moet zijn ingesteld op 6.
Video – RCA IN
Hierop kunt u een bron voor videosignalen aansluiten. De knop Source (10) moet zijn ingesteld op 5.
CD – RCA IN
Hierop kunt u een cd-speler aansluiten. De knop Source (10) moet zijn ingesteld op 4.
DIP-switches Mic 3
U kunt combo-ingang 3 instellen door de DIP-switches
Speech/Music
Phantom
Line/Mic
Speech/Music (spraak/muziek): Als deze DIP-switch is ingeschakeld worden de lage frequenties van
het ingangssignaal gedempt om de verstaanbaarheid van spraak te verbeteren.Als de schakelaar
niet is ingeschakeld, worden de frequenties niet gedempt.
Fantoomvoeding: Als deze schakelaar is ingeschakeld levert het apparaat voeding aan
condensatormicrofoons.
Line/Mic (lijn/microfoon): Als deze schakelaar is ingeschakeld is de ingangsgevoeligheid ingesteld
op line-signalen. Als deze schakelaar is uitgeschakeld is de ingangsgevoeligheid ingesteld op
microfoonsignalen.
Bestelcode: D6153
aan of uit te zetten. De beschikbare opties zijn:
9
Afb. 03
