V I I . D E M O N T A G E E N M O N T A G E
Hoe het frame uit elkaar te halen
1. Breng de stuurkolom naar beneden en schroef vast.
2. Verwijder de blokkeerpen van het frame. Zie figuur 24.
3. Til de voet van de zetel op en draai het achterste gedeelte naar achteren tot de haken van het frame niet
langer rusten op de buis van het onderste frame.
4. Scheid langzaam de twee delen. Zie figuur 25.
BLOKKEERPEN FRAME

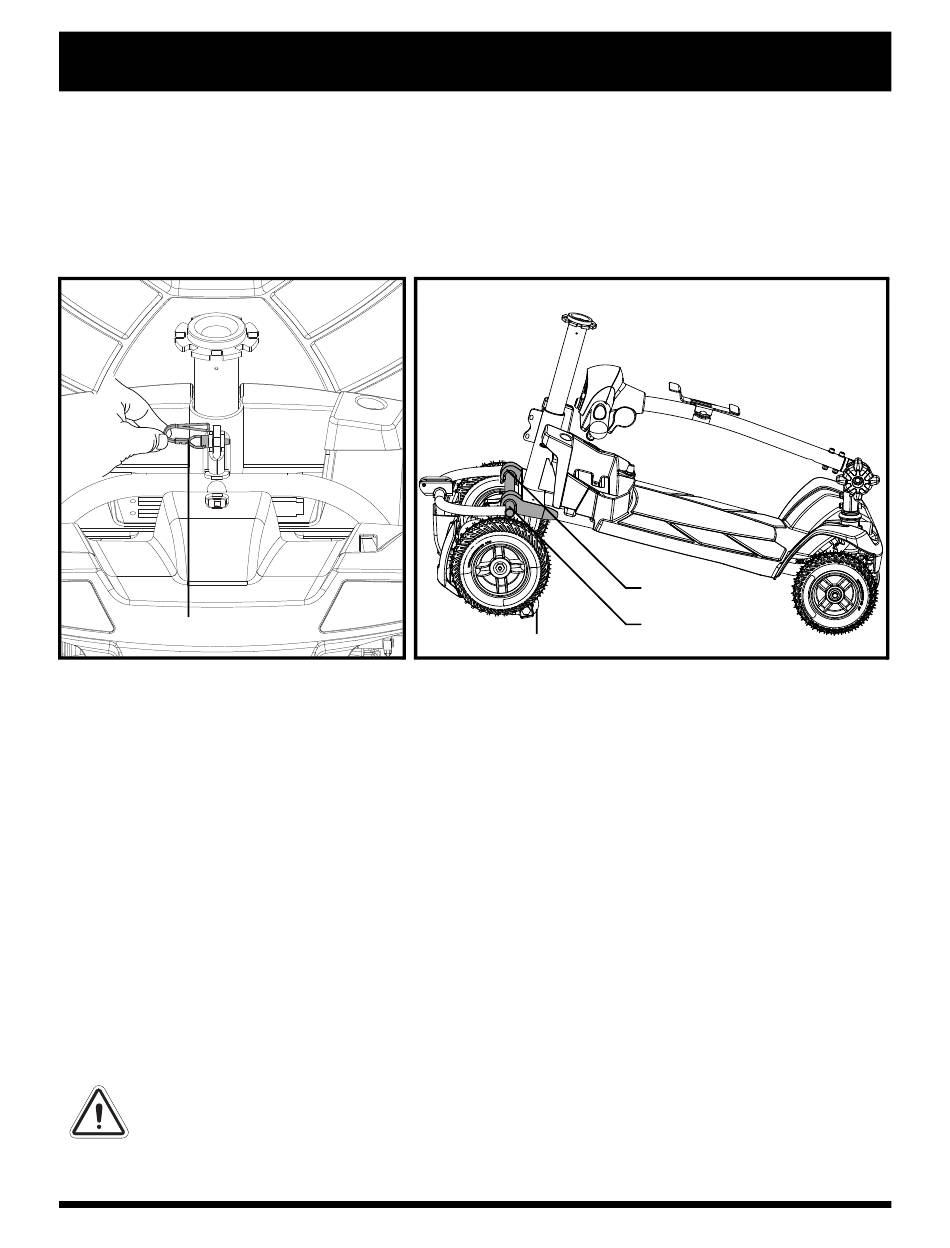

Figuur 24. Blokkeerpen Frame
MONTAGE
LET OP: Kantel voordat u met de montage begint het achterste deel van de scootmobiel ietsachterover,
op de wieltjes tegen het omvallen, zoals te zien is in figuur 25.
1. Gebruik de voet van de zetel om het voorste gedeelte op te tillen terwijl u de haken van het frame van
het voorste gedeelte op één lijn plaatst met de buis van het onderste frame van het achterste gedeelte.
Zie figuur 25.
2. Als de framehaken éénmaal over het onderste deel van het frame zijn, laat u het voorste deel helemaal
zakken.
3. Draai het achterste gedeelte naar voren; hierdoor valt het frame in zijn slot.
4. Plaats de blokkeerpen van het frame terug.
5. Til het stuur omhoog en draai de verstelknop van het stuur helemaal vast.
6. Installeer het accuhouder.
7. De accu en de klemmen die voor- en achterkant met elkaar verbinden terug aankoppelen.
8. Installeer de zitting en draai deze totdat hij op zijn plaats vergrendelt.
9. Ontgrendel het voorwiel door de stuur vergrendelknop met 90° tegen de klok in te draaien. Zie figuur 22.
WAARSCHUWING! Na montage dient u zich er van te overtuigen dat de stuur
vergrendelknop op de ontgrendel positie staat voordat u met de scootmobiel gaat rijden.
34
ANTI-KIEPWIELEN
Figuur 25. Hoe het frame uit elkaar te halen
www.pridemobility.com
FRAME HAAK
ONDER FRAME BUIS
Travel Pro ES
