X-Terminator
Bedieningspaneel
Besturingsstand
De fixtures worden individueel aangestuurd via een datalink en aangesloten op de controller.
De fixtures reageren op het DMX-signaal uit de controller. (Als u het DMX-adres selecteert en opslaat,
toont de controller de volgende keer het opgeslagen DMX-adres.)
DMX-adrestoewijzing
Met het bedieningspaneel op de voorkant van de voet kunt u het DMX-fixtureadres toewijzen. Dit is het
eerste kanaal waarmee de X-terminator zal reageren op de controller.
Merk op dat het apparaat beschikt over 11 kanalen als u de controller gebruikt.
Zorg dat u de DMX-adressen goed instelt als u meerdere X-terminators gebruikt.
Het DMX-adres van de eerste X-terminator dient daarom 1 (001) te zijn, het DMX-adres van de tweede X-
terminator moet 1+11=12 (012) zijn, het DMX-adres van de derde X-terminator 12+11=23 (023),
enz. Voorkom overlappende kanalen, om elke X-terminator correct aan te kunnen sturen.
Als er twee of meerdere X-terminators eenzelfde adres hebben, zullen deze gelijktijdig werken.
Besturing:
Nadat u een adres hebt toegewezen aan alle X-terminator-fixtures, kunt u deze bedienen via uw
verlichtingscontroller.
Opmerking: Na het inschakelen detecteert de X-terminator automatisch of er DMX 512-data wordt
ontvangen. Als er geen dataontvangst via de DMX-ingang is, gaat de "LED" op het bedieningspaneel
niet knipperen.
De oorzaak van het probleem is mogelijk:
•
De XLR-kabel van de controller is niet aangesloten op de ingang van de X-terminator.
•
De controller is uitgeschakeld of defect, de kabel of de aansluiting is defect of de signaalkabels in
de invoerstekker zijn omgewisseld.
Opmerking: U moet een XLR-eindplug (met 120 Ohm) in de laatste fixture plaatsen voor een goede
gegevenstransmissie over de DMX-datalink.
Weergave uit na 30 seconden
Het display wordt uitgeschakeld als er langer dan 30 seconden geen knop wordt ingedrukt.
Voor het oplichten van het display, moet u de knop MODE, OMHOOG, OMLAAG of ENTER indrukken.
Wanneer u een van de knoppen hebt ingedrukt, zal het display licht geven.
Bestelcode: 43157

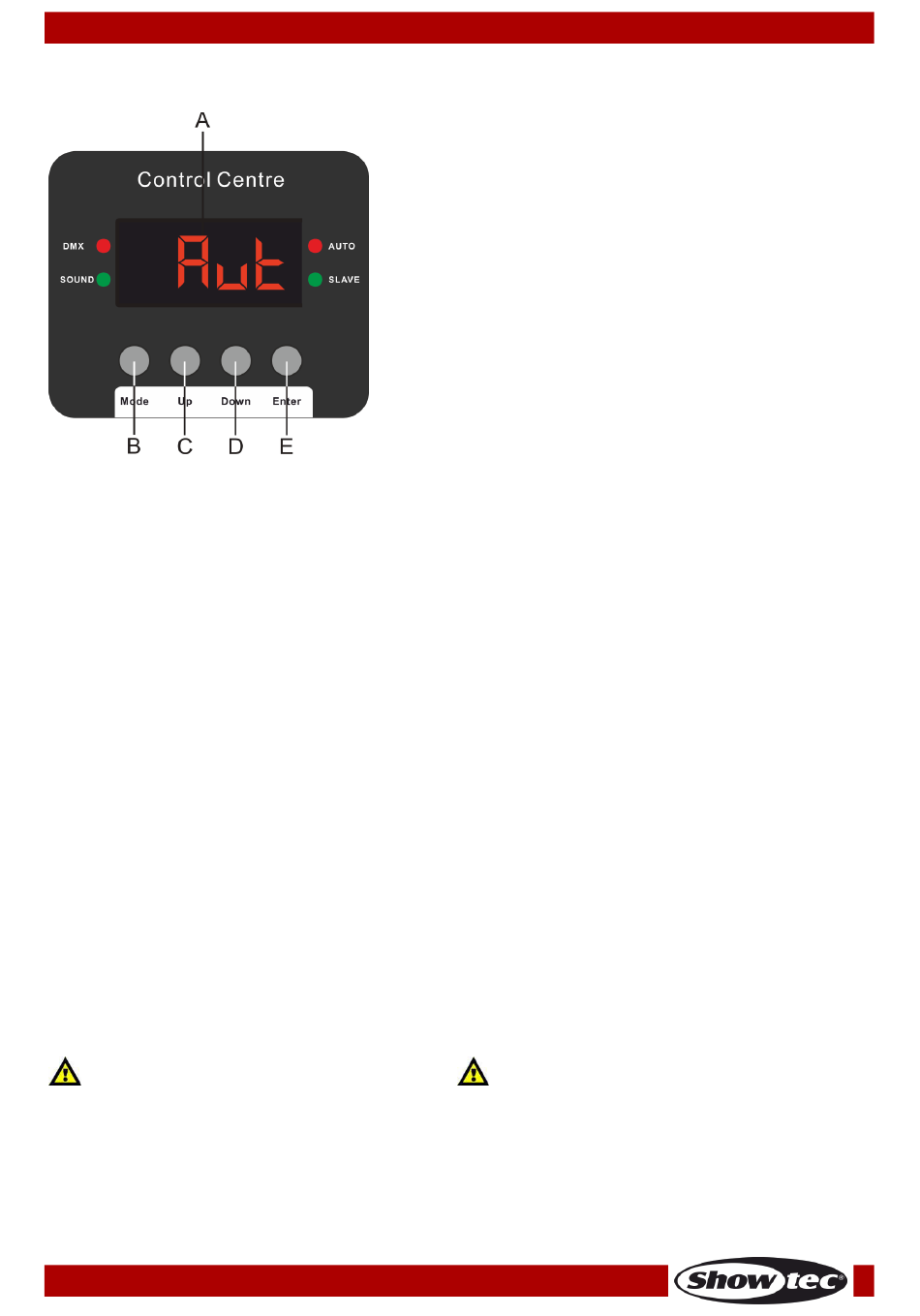

A) LED-display
B)
MODE-knop
C) OMHOOG-knop
D) OMLAAG-knop
E)
ENTER-knop
16
Afb. 05
