3. Elektrische aansluitingen

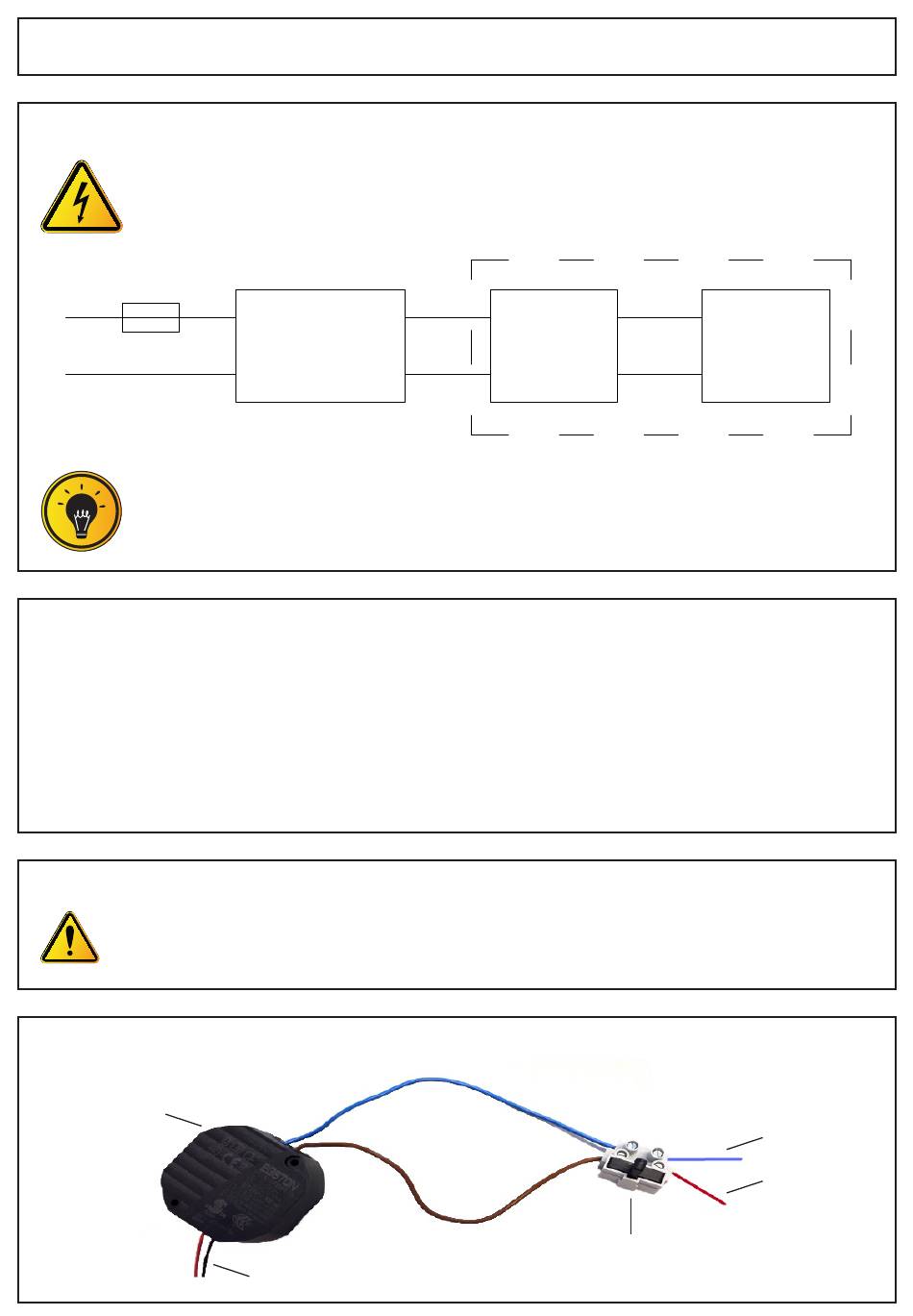

3.1. Aansluitschema voeding
De volgende werkzaamheden zijn levensgevaarlijk en kunnen leiden tot ernstige verwondingen en
schade aan het product of gebouw. De aansluitingen dienen dan ook door een gecertificeerde en erkende
installateur uitgevoerd te worden.
10A
L
N
Bedradingen van de hoofdvoeding en de 24V SELV mogen elkaar niet kruisen zonder isolerende
bescherming. Bedrading dient geisoleerd te worden met warmte krimphoezen of buizen naar gelang
de toepassing.
3.2 Bedradingseisen
Tussen motor en besturingsunit
Tussen schakelaar en besturingsunit
Tussen hoofdschakelaar en omvormer
3.3 Montage besturingsunit
Zorg ervoor, voordat je met de montage van de besturingsunit begint,
dat de stroomaanvoer is afgesloten.
A. Sluit de Nuldraad en Fasedraad aan op de 2A-zekering. Plaats de 24V-omvormer in de WCD inbouwdoos.
24V omvormer
Hoofdschakelaar
<20 meter
20-50 meter
>50 meter
<50 meter
<20 meter
20-50 meter
24V draden naar besturingsunit
Zekering
T2A
Wandcontactdoos
2x0,50mm
(AWG 20)
2
2x0,75mm
(AWG 18)
2
4x0,25mm
(AWG 22)
2
4x0,25mm
(AWG 20)
2
2x0,50mm
(AWG 20)
2
2x0,75mm
(AWG 18)
2
Zekering 2A
Omvormer
24V DC
Nuldraad (N)
Fasedraad (L)
230V
