A 1632 eMobility Analyser
3 Beschrijving van de adapter
3.1 Front paneel
Het paneel voor de gebruiker wordt hieronder getoond in Figuur 3.1
1
Ingang voor netvoeding (CEE 16 A).
2
Netspanning rode LED geeft aansluiting op netspanning aan (ingestelde
bedrijfsmodus).
Zie hoofdstuk 4.1 Overwegingen m.b.t. de stroomvoorziening voor meer
informatie.
3
Ingangszekeringen (zie hoofdstuk 7.2 Zekeringen voor meer informatie)
4
Lx/ N/ PE/ CP/ PP veiligheidsbussen INPUT voor aansluiting van een
veiligheidstester
5
Stroomlus voor aansluiting van lekstroomtang voor het meten van IPE
6
U
toets
INPUT
Om wel of geen spanning op de INPUT-connectoren aan te sluiten (1-
fasecontactdoos, type 2-connector, 3-fasecontactdoos, 4 mm/ 2 mm
veiligheidscontactdozen)

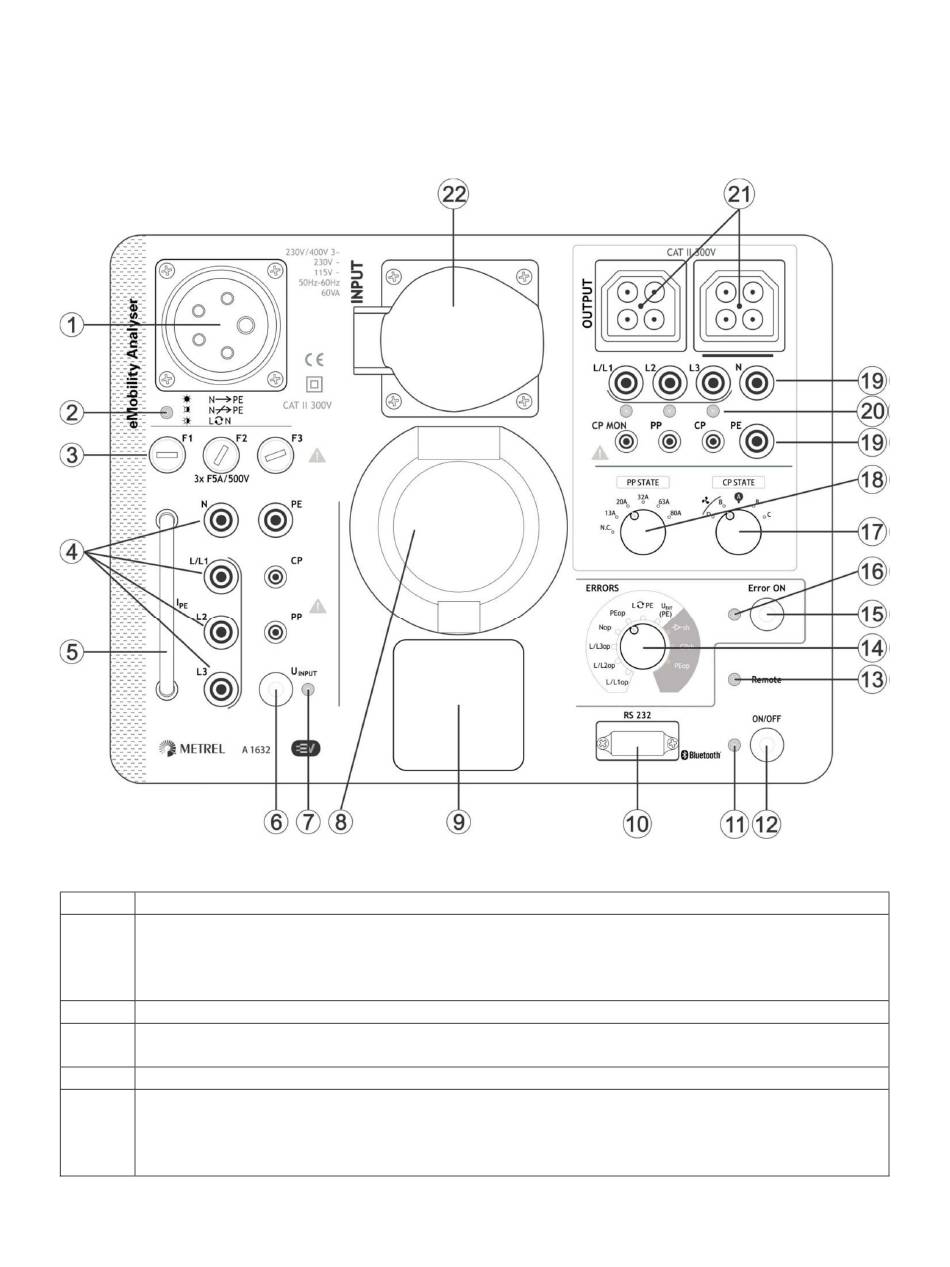

Figuur 3.1: Frontpaneel
11
