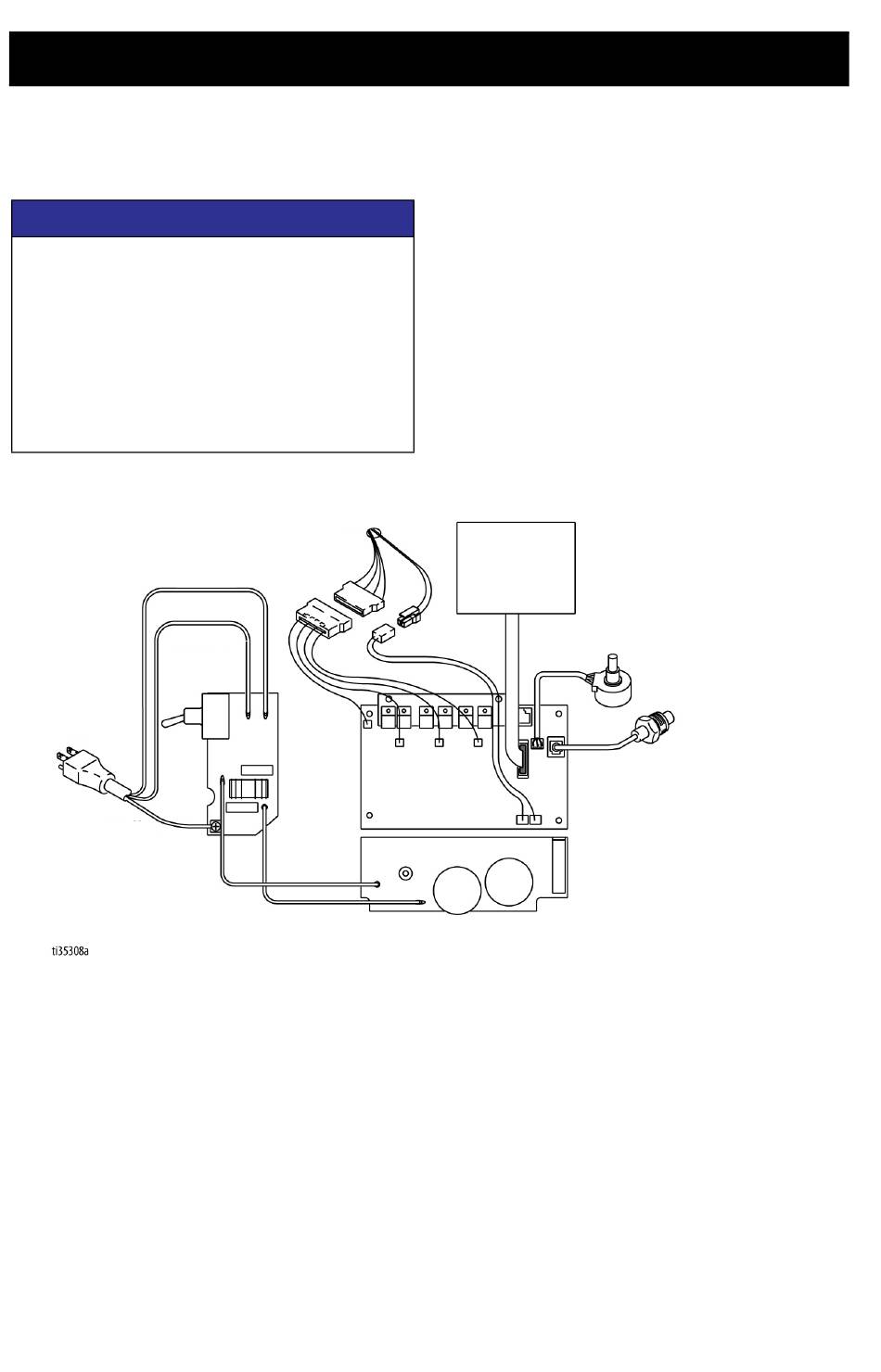

Bedradingsschema's
110 UK/230V
Modellen 490, 495, 595
LET OP
Warmte van de smoorspoel van de
filterkaart kan de isolatie van de draden
beschadigen als die ermee in aanraking
komen. Door blootliggende draden kan
kortsluiting ontstaan en componenten
kunnen beschadigd raken. Bundel alle
losse draden en bind ze vast, zodat er geen
enkele draad in contact komt met de
inductiespoel op de filterkaart.
BLAUW
BRUIN
AAN-UIT-
SCHAKE-
VOE-
DINGS-
GROEN
54
VAN
MOTOR
ZWART
BLAUW
BLUETOOT
H-MODULE
of SCHERM
POTENTIOME-
OMZETTER
3A6496L
