diaMeterberekeninG
Stap 2: Bepaling van de doorsnede worden ingezet
In Tabel 5.3.6 moet een doorsnede worden gevonden, die de R W bij 30 minuten het dichts bij de R K van de eerder berekende diameter komt.
Voorbeeld voor de berekenende diameter 6 mm².
16 mm² = 1,15 Ω/km
25 mm² = 0,727 Ω/km
Als een theoretische doorsnede werd bepaald op basis van 5,39 mm² voor de koude toestand, is een doorsnede voldoende in ons voorbeeld
van 16 mm².
5.3.5.2 Functiebehoud klasse E90
Stap 1: Weerstandverandering toe te schrijven aan stijging van de temperatuur bij de geleider
R W Weerstand na stijging van temperatuur in Ω/km
R K Weerstand van de geleider bij 20° C
∆T Verandering van temperatuur in K
α Temperatuur verhogingswaarde (voor koper 0,00393)
De verandering van temperatuur ∆T aan de geleider bedraagt 850 K in 90 minuten.

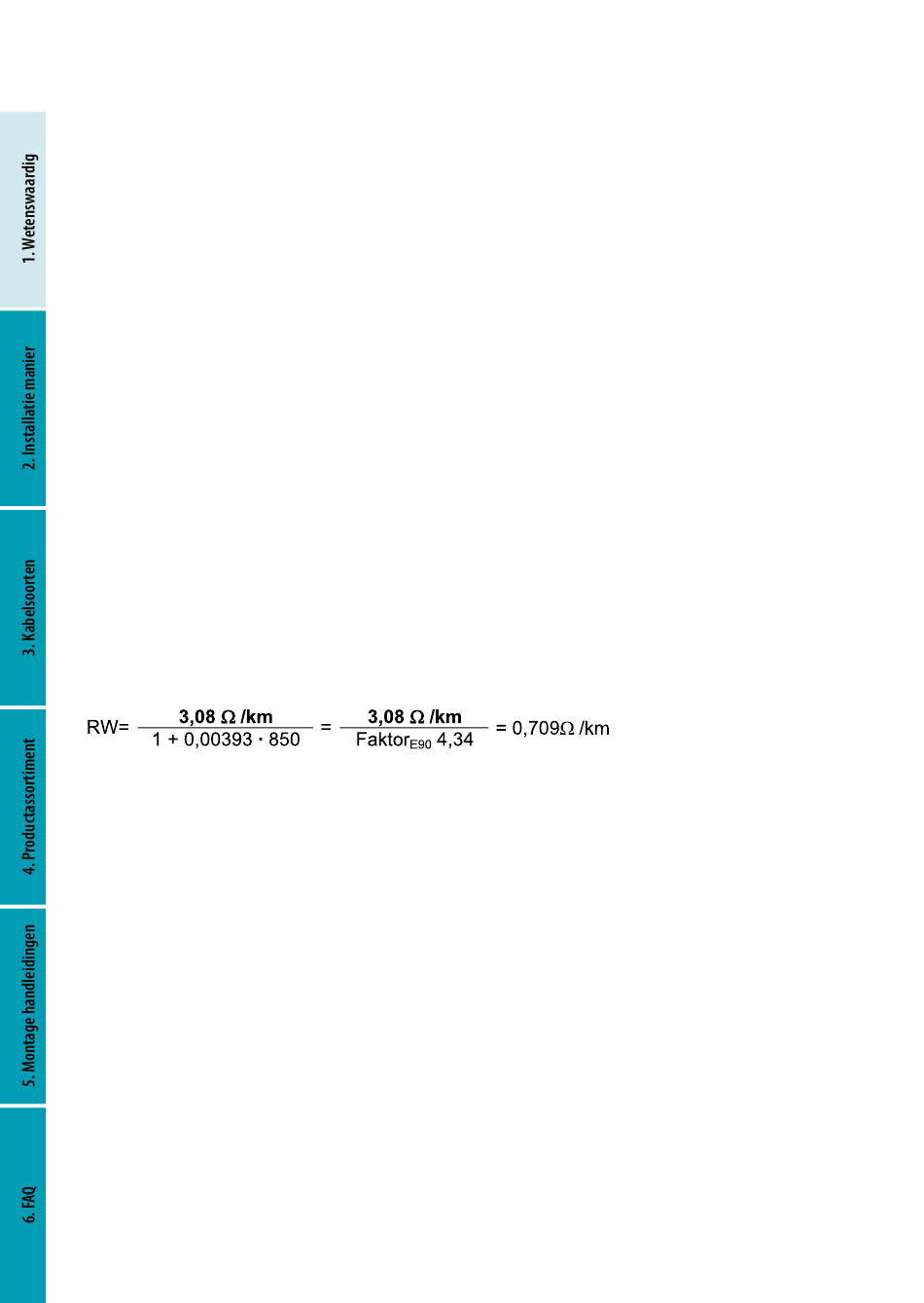

R W = R K · (1+0,00393 · ∆T)
Voorbeeld:
U = 400 V; l = 150 m; P = 15 kW; ∆U = 18 V (voldoet 4,5% spanningsval)
cos φ = 0,87
χ = 58 (elektrische geleidingsvermogen voor koper)
Ib = 25 A, A theoret. = 5,39 mm²
Gekozen is de weerstand van 6 mm² van tabel 5.3.6 = 3,08 Ω/km
Er moet een doorsnede worden gevonden, deze R W moet bij 90 minuten het dichts bij de R K van de eerder berekende diameter komen.
De factor E90 bedraagt 4,34.
Stap 2: Bepaling van de geleider diameter
In tabel 5.3.6 moet een doorsnede worden gevonden, die de R W bij 90 minuten het dichts bij de R K dvan de eerder berekende diameter komt.
Voorbeeld voor de berekende diameter 6 mm².
25 mm² = 0,727 Ω/km
35 mm² = 0,524 Ω/km
Zoals een theoretische doorsnede van 5,39 mm²voor de koude staat werd vastgesteld, is het een dwarsdoorsnede van 25 mm² afdoende in ons
voorbeeld.
Bij deze (extreme) voorbeeld verhoogt de vereiste diameter met een dimensie. Met een redelijk leidings plan door verschillende brand secties of door
een mogelijke hogere spanningsval kan de doorsnede verminderen.
