Elektrische aansluiting
34
11.

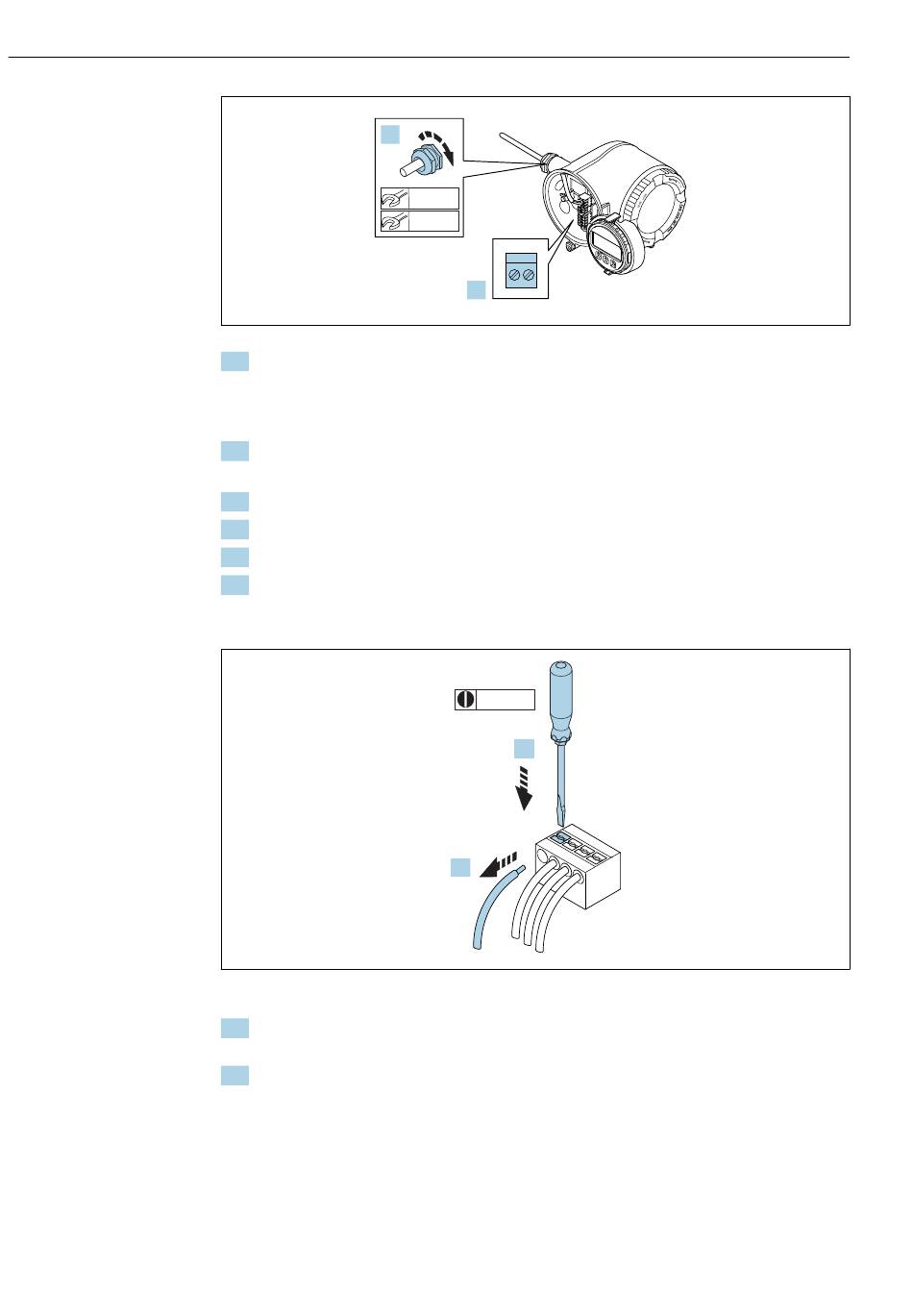

10. Sluit de kabel aan conform de klembezetting.
Klembezetting signaalkabel: De instrumentspecifieke klembezetting is
gedocumenteerd op een sticker in het klemmendeksel.
Klembezetting voedingsspanning: sticker in klemmendeksel of → 32.
11. Zet de kabelwortels stevig vast.
Hiermee is het aansluiten van de kabel voltooid.
12. Sluit het klemmendeksel.
13. Plaats de displaymodulehouder in het elektronicacompartiment.
14. Schroef het deksel van het aansluitcompartiment vast.
15. Maak de borgklem van het deksel van het aansluitcompartiment vast.
Verwijderen van een kabel
6
Technische eenheid mm (in)
1. Gebruik, om een kabel uit de klem te verwijderen, een platte schroevendraaier en
druk deze in de gleuf tussen twee klemopeningen
2. terwijl tegelijkertijd de aders uit de klem worden getrokken.
22 mm
24 mm
10.
3 (0.12)
1.
2.
Proline Promag H 300 HART
ES
C
–
+
E
Endress+Hauser
A0029816
A0029598
