De vloeistofnaald vervangen
1. Zie
Het pistool voorbereiden voor onderhoud,
page
40.
2. Verwijder de luchtkapconstructie en de behuizing
van de vloeistofzitting. Zie
huis van de zitting vervangen, page
3. Verwijder de pistoolloop. Zie
Pistoolloop verwijderen, page
4. Verwijder de schroeven van de trekker (13) en
de trekker (12).
5. Schroef de veerkap (37) los. Verwijder de veer
(20a).
6. Zorg dat het zittinghuis (24) is verwijderd. Steek
de 2 mm kogelinbussleutel (60) achter in de
vloeistofnaald. Duw het gereedschap naar voren,
zodat de twee segmenten van de naald in elkaar
grijpen, en draai het ongeveer 12 volledige
slagen linksom om de naald los te draaien.
7. Duw met het buitenste zeskantuiteinde van de
kunststof multitool (61) voorzichtig recht op de
vloeistofnaaldkogel vanaf de voorzijde van de
loop, totdat de vloeistofdichtingen loslaten uit de
boorgaten.
Zorg dat de naald is ontkoppeld alvorens deze
te verwijderen om scheiding en beschadiging
van de naaldconstructie te voorkomen.
8. Verwijder de vloeistofnaald uit de achterzijde van
de loop van het pistool.
9. Breng de vloeistofnaald aan in de loop van het
pistool. Druk de naald met de schroevendraaier
(60) naar binnen en draai hem vast.
10. Installeer de veer (20a).
11. Installeer de veerkap (37). Zorg dat de
aardingsveer (37a) op zijn plaats zit.
12. Plaats de trekker (12) en de schroeven (13).
13. Plaats de pistoolloop.
Pistoolloop installeren, page
14. Installeer de behuizing van de zitting en de
luchtkapconstructie. Zie
huis van de zitting vervangen, page
332060G
Luchtkap, spuittip en
41.
44.
LET OP
Zie
44.
Luchtkap, spuittip en
41.
15. Zie
De pistoolweerstand testen, page

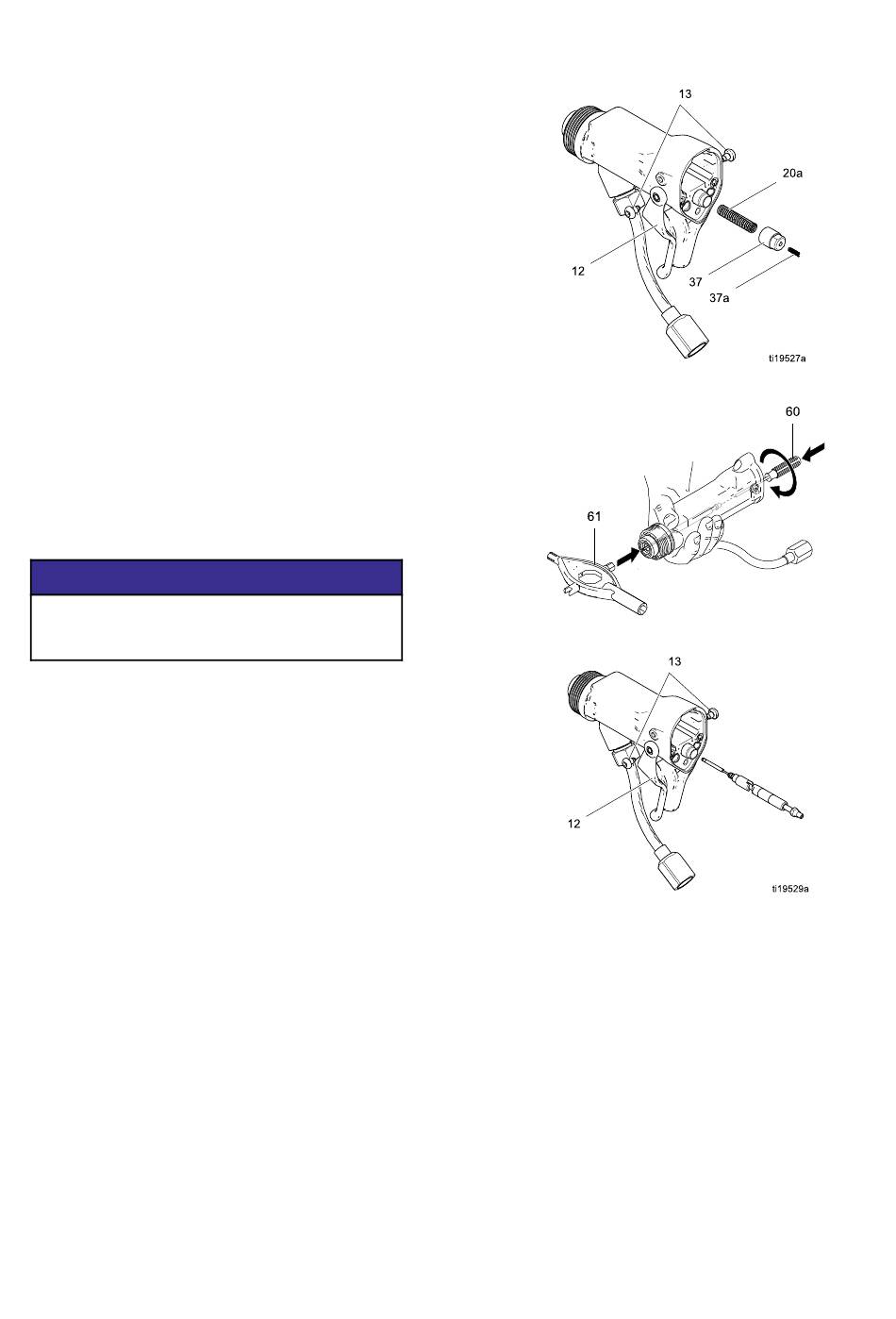

Figure 29 Kap en veren verwijderen
Figure 30 Vloeistofnaald verwijderen
Figure 31 Vloeistofnaald vervangen
Reparatie
33.
45
