A 1532 XA EVSE adapter

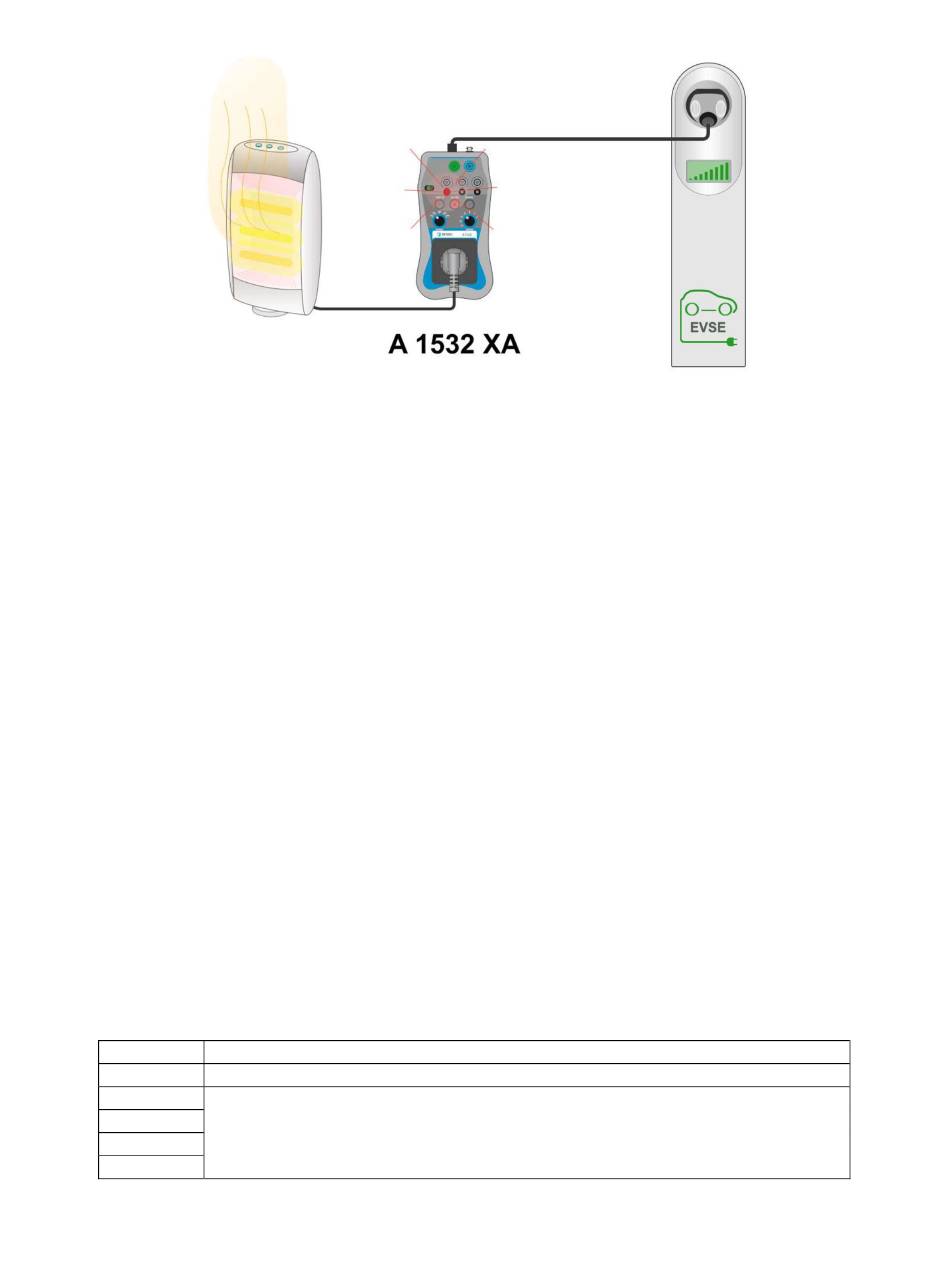

Figuur 4.3: A 1532 XA verbinding naar EVSE en testlading – laadtest
Veiligheid- en functionele tests:
o Sluit de uitgang A 1532 XA aan op de installatietester (via de netvoeding
of veiligheidsbanaanstekers).
o Zet PP STATE (3) op positie N.C. en CP STATE (4) op positie A.
o Verbind A 1532 XA stekker (6) met de EVSE.
o Voer installatietests uit voor niet onder spanning staande
installatiecircuits.
o Simuleer verschillende laadomstandigheden met PP status (3) en CP
status (4). Controleer de respons van de EVSE.
o Indien de PP status (3) anders is als N.C. en de CP status (4) op C of D
staat, staat de uitgang van de EVSE onder spanning (aangegeven door
een of meer (2) spanningsindicatoren op de EVSE).
o Voer installatieproeven uit voor onder spanning staande
installatiecircuits.
o Voer een belastingstest uit met maximaal 13 A.
o Zet CP status (4) in stand A om EVSE spanningsloos te maken, voordat u
stekker A 1532 XA (6) van EVSE loskoppelt.
Nota:
o Bij een 3-fase EVSE is alleen fase L1 via de testaansluiting (5)
toegankelijk.
o Voor de belastingstest kunnen de stopcontacten of de klemmen L1, L2, L3,
N worden gebruikt.
PP status opties
Positie
Simuleert
N.C.
Foutsituatie of loskoppeling van de stekker
13A
Codering voor maximale stroom van de EV-kabel.
20A
EVSE is aangesloten en kan in elk van deze coderingsstanden
32A
werken.
63A
9
A 1532 XA werking
