Gebruiksaanwijzing
Aansluitingen
WAARSCHUWING!
Gevaar voor elektrische schokken.
Alleen toestellen aansluiten die de vereisten van een SELV-kringloop (veiligheids-kleinspan-
ningskringloop) volgens EN 60950 vervullen.
VOORZICHTIG!
Gevaar voor beschadiging van de machine door gebrekkig toebehoren.
I

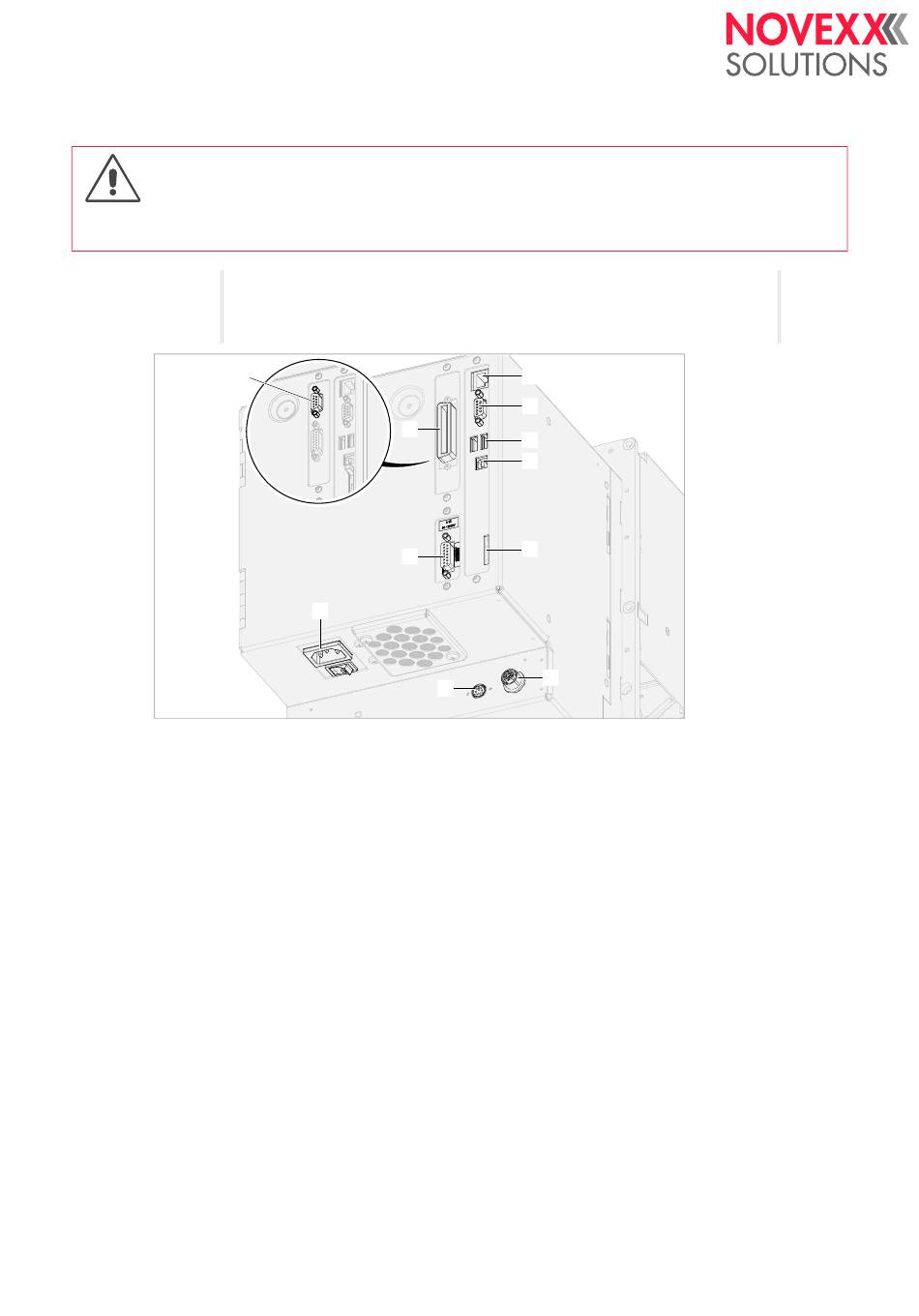

[10] Aansluitingen op een DPM.
A Netwerkaansluiting (Ethernet 10/100); gebruik: verzenden van printopdrachten van een host
(bv. PC); uitlezen van servicedata; overdracht van firmware; bediening via web-server
B Seriële interface (RS232); gebruik: verzenden van printopdachten van een host (bv. PC); uitle-
zen van servicedata; overdracht van firmware
C USB-toestel-interfaces (2x); gebruik: Aansluiten van een USB-stick of van toestellen, bv. toet-
senbord of scanner
D USB-interface type A (Host); gebruik: verzenden van printopdrachten van een host (bv. PC);
uitlezen van servicedata; overdracht van firmware
E Kaartslot voor SD/MC-kaarten; gebruik: opslaan/inlezen van printopdrachten, servicedata of
firmware
F
Aansluiting op het stroomnet
G (Optie) Parallelle interface (Centronics); gebruik: Doorsturen van drukopdrachten vanaf een
host; Uitlezen van servicegegevens; Doorsturen van firmware
H Signaalinterface (USI); naar keuze met 5 V of 24 V signaalspanning; gebruik: Activeren van het
druk(-dispense)-proces (startsignaal); Sturing van applicatoren of scanners; Oproepen van be-
drijfsstatussen
I
(Optie) Seriële interface (RS232 of RS422 of RS485); gebruik: Doorsturen van drukopdrachten
vanaf een host; Uitlezen van servicegegevens; Doorsturen van firmware
J
(Optie) Aansluiting draaisensor voor automatische snelheidsaanpassing (APSF)
K (Optie) Aansluiting voor een extern bedieningsveld (zie
pagina 47)
09/2022 | 01
DPM/PEM
Uitsluitend originele toebehoren aansluiten.
G
H
F
A
B
C
D
E
K
J
Extern bedieningspaneel
22
op
Beschrijving van het apparaat
