6.2

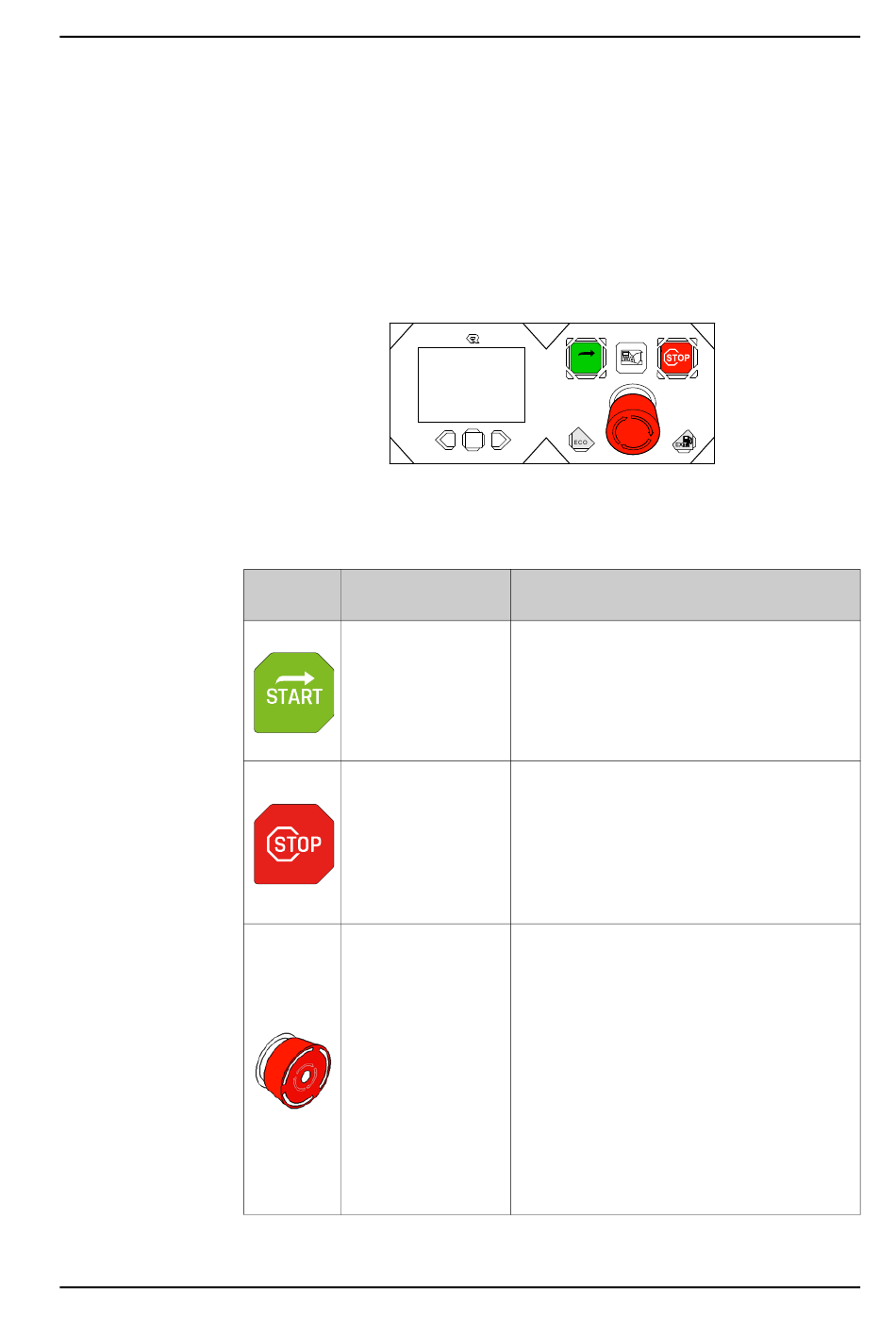

LCS-bedieningspaneel
6.2.1
Menutoets
22
Aansluiting RLS-lampkop
23
Aansluiting externe start-stop (optie)
24
Aansluiting USB – oplaadstopcontact (optie)
25
Aansluiting MAGCODE – oplaadstopcontact (optie)
26
Wisselstroom- of voedingsaansluiting (optie)
27
Opening RLS – Lampkop (optie)
Picto-
Naam
gram
Start stroomgene-
rator
Stop stroomgene-
rator
Noodstop
Technische beschrijving
ST
ART
Functionele beschrijving
De schakelaar activeert de bediening-
seenheid na een korte druk op de knop.
Bij een langere druk op de knop wordt de
stroomgenerator gestart. De schakelaar
is verlicht wanneer de bedieningseen-
heid actief is.
De schakelaar schakelt de stroomgene-
rator uit of deactiveert de besturingseen-
heid als de knop langer wordt ingedrukt.
De besturing schakelt na 2 minuten auto-
matisch over naar de stand-by-modus.
De schakelaar is verlicht wanneer de be-
dieningseenheid actief is.
De schakelaar bedient de noodstop.
Wanneer de noodstopschakelaar wordt
geactiveerd, wordt de stroomgenerator
onmiddellijk uitgeschakeld.
De schakelaar heeft twee standen:
•
Geactiveerd: ontsteking is onderbro-
ken - activering van het startrelais
wordt voorkomen
Draai de schakelaar rechtsom om
de nooduitschakeling ongedaan te
maken.
•
Gedeactiveerd: normaal bedrijf
LCS-bedieningspaneel
31 / 93
