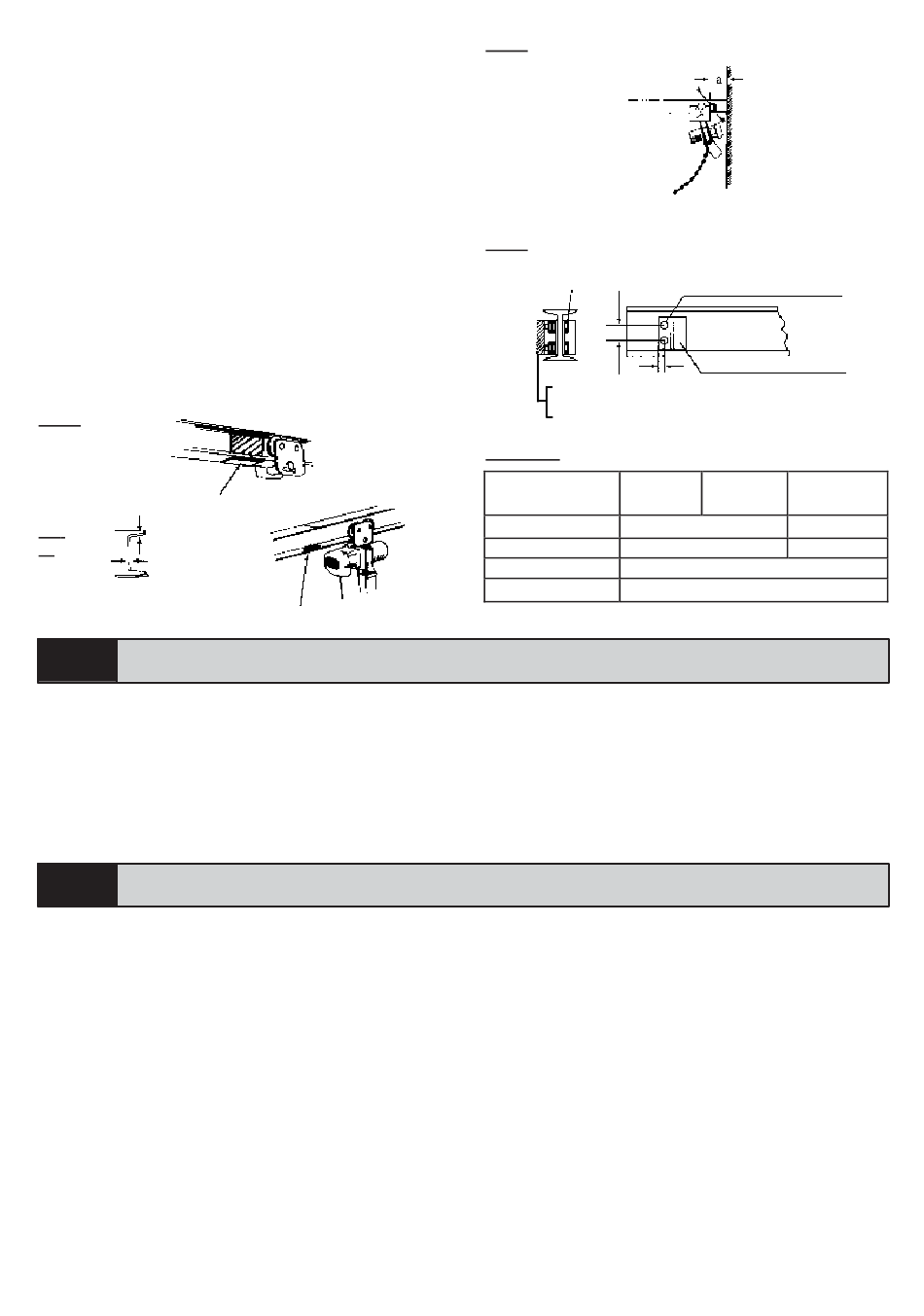

5) LOOPVLAK
● In het geval van het gebruik op een gebogen ijzer, moet de
elektrische loopkat zo geïnstalleerd worden dat de
motorkant aan de buitenkant van de buiging is.
● Het loopvlak dat in contact komt met de wieltjes van de
loopkat mag niet geschilderd of roest zijn.
● Indien u een plaat op de onderkant van het ijzer last,
vermijden dat die te dik is om het risico van het vastlopen
van de loopkat te vermijden (zie tekening nr. 10).
● De loopvlakken moeten samengevoegd worden met een
maximale horizontale en verticale tolerantie van 0,5mm en
het oppervlak van de voeg van het ijzer waarop de loopkat
zich verplaatst moet eveneens bewerkt zijn (zie tekening
nr. 11).
● We raden aan om een aanslag te installeren aan de
uiteinden van het loopvlak, met voldoende plaats (a) tussen
de aanslag en de muur om te vermijden dat de takel niet
tegen deze laatste stoot, zelfs niet bij grote snelheid (zie
tekeningen nr. 12 en 13 en tabel nr. 4).
Nr. 10
Noteer de dikte
Nr.
Tolerantie
11
<0,5 mm
VII
WERKING VAN DE TAKEL
1) GEBRUIKSINSTRUCTIES
● Respecteer de veiligheidsinstructies (warnings) aangeduid
op pagina 11.
2) GEBRUIKSREGELS
● Voor de aanvang controleren dat er niemand in de buurt
van de takel is.
VIII
CONTROLE EN ONDERHOUD
1) DAGELIJKSE CONTROLE
HIJSKETTING
● Controleer dat de ketting gesmeerd is over haar volledige
lengte. Een niet gesmeerde ketting heeft een zeer verkorte
levensduur.
● Controleer dat de ketting niet vervormd, versleten of
verlengd is.
● Controleer dat de ketting niet gescheurd of geroest is.
● Zonder fout controleren dat de ketting niet gedraaid is (zie
4. 1.
Tekening nr. 2)
HAKEN
● Controleer dat de veiligheidspallen normaal werken.
● Controleer dat de haken niet vervormd of gescheurd zijn.
● Controleer dat de hijshaak een goede rotatie heeft.
LICHAAM VAN DE TAKEL
● Controleer dat alle moeren, splitpennen, schroefbouten
goed geplaatst zijn.
● Controleer het olieniveau van de raderwerken.
Nr. 12
Nr. 13
Knop
B
Snij elk deel van de aanslag af
dat voorbij het uiteinde van het
ijzer komt
Tabel nr. 4
Afmetingen van het ijzer
Aanslag mm
A
mm
B
mm
C
mm
● Bij het begin van het hijsen controleren dat de hijsketting
goed bevestigd is en dat de last in evenwicht is.
● Tegelijkertijd de remming van de takel controleren door die
een paar centimeter te laten stijgen en dalen.
BEDIENINGSDOOS
● Controleer dat er geen scheuren zijn
● Controleer dat de doos normaal werkt.
DIVERSEN
● Controleer de goede werking van de eindeloop en de
remming.
● Controleer dat er geen faseomwisseling is ter hoogte van
de hoofddoos van de voeding.
● Controleer dat de kettingbak goed vast staat.
● Controleer dat de takel geen abnormaal geluid maakt.
● Controleer de met de takel gebruikte hijsketting.
2) MAANDELIJKSE CONTROLE
LICHAAM VAN DE TAKEL
● Controleer de toestand van het raderwerk, van de
hijskettingnoot van de kettinggeleider, van de eindelopen
en de lagers - met een visuele controle.
9
Aan-
slag
demper
A
150 x 75
200 x 100
250 x 125
mm
mm
50 x 50 x 6
65 x 65 x 6
20
50
M12
mm
30
